ГЛАВА II КОНСТРУКЦИЯ НАРУЧНЫХ И КАРМАННЫХ ЧАСОВ

ПРИНЦИПИАЛЬНАЯ КОНСТРУКТИВНАЯ СХЕМА ЧАСОВ

Для более детального ознакомления с названиями и назначением отдельных конструктивных элементов часов на рис. 1 приведена развернутая схема механизма часов с анкерным ходом. Заводная пружина 16, находящаяся в барабане 15, раскручиваясь передает через зубья барабана движение на триб 2 центрального колеса, сидящий на одной оси с центральным колесом 1, ведущим
триб промежуточного колеса 14. Промежуточное колесо 13 через триб 12 передает движение на секундное колесо 11, которое в свою очередь вращает триб ходового колеса 10 и находящееся с ним на одной оси ходовое колесо 9. Зубья этого колеса кинематически соединяются с палетами анкерной вилки 8. Анкерная вилка, колеблясь, сообщает импульсы балансу 3.

Часовой механизм состоит из следующих основных узлов:

1) колебательная система (рис. 2)—баланс с осью и спиралью, двойной ролик с эллипсом:

2) спусковой механизм или спуск (рис. 3) — анкерная вилка с палетами и анкерное колесо;

3) зубчатая передача (рис. 4);

4) двигатель часового механизма (рис. 5);

5) узел завода и перевода стрелок.

Рис. 1. Механизм часов с анкерным ходом (вид сверху):
1 — центральное колесо; 2 — триб центрального колеса; 3 — баланс разрезной (компенсационный); 4 — колодка волоска и ось баланса; 5 — колонка волоска; 6 — волосок;
7 — винты баланса (грузики); 8 — анкерная вилка с палетами и осью; 9 — ходовое колесо; 10 — триб ходового колеса; 11 — секундное колесо; 12 — триб секундного колеса; 13 — промежуточное колесо; 14 — триб промежуточного колеса; 15 — барабан; 16 — заводная пружина; 17 — собачка; 18 — винт собачки; 19 — барабанное колесо;
20 — винт барабанного колеса; 21 — заводное (коронное) колесо; 22 — винт заводного колеса

Рис. 2. Колебательная система:
1 — баланс с винтами-грузиками; 2 — ось баланса с цапфами; 3 — волосок; 4 — двойной ролик; 5 — эллипс; 6 — колодка волоска; 7 — штифт колодки волоска; 8 — колонка волоска

Рис. 3. Спусковой механизм:
1 — анкерная вилка с палетами; 2 — анкерное колесо

Рис. 4. Зубчатая передача:
I. Центральное колесо: 1—триб; 2— цапфа; 3— ось, на которую насаживается минутный триб;
II. Промежуточное колесо: 1 — триб с осью; 2 — цапфа;
III. Секундное колесо: 1 — триб с осью; 2 — цапфы

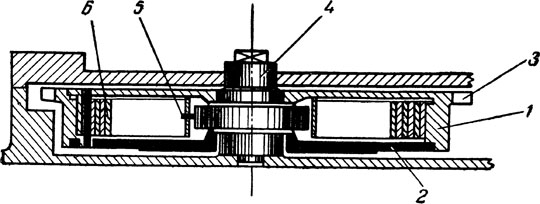

Рис. 5. Двигатель часового механизма в собранном виде:
1 — барабан; 2 — крышка барабана; 3 — зубья барабана; 4 — вал; 5 — крючок вала, входящий в отверстие пружины; 6 — пружина
