Монтаж воздуховодов при конвейерном методе сборки блоков покрытий

 Воздуховоды промышленных зданий при сборке блоков покрытий на специальном конвейере, расположенном на уровне земли, удобно монтировать одновременно со сборкой блоков. Это позволяет почти полностью устранить работы, выполняемые обычно на большой высоте, снижает потребность в грузоподъемных механизмах, подмостях, увеличивает производительность труда, уменьшает опасность травматизма, улучшает качество работ.

Конвейерный метод сборки блоков предусматривает устройство нескольких стоянок, на которых собирают каркасы блоков, укладывают плиты настила, устраивают кровлю, производят остекление фонарей. Одна из стоянок предназначена для монтажа магистральных воздуховодов в блоке.

На заготовительном предприятии или непосредственно на объекте, в мастерской 8 (рис. 132) на стоянке 5 изготовляют спиральные воздуховоды, которые должны монтироваться в блоке. Воздуховоды транспортируют на площадку 9 складирования и укрупнительной сборки воздуховодов, где их собирают в звенья длиной 6 м. Звенья укладывают в контейнер 1 для воздуховодов и подготовляют укрупненный блок длиной 24 м (в соответствии с длиной блока покрытия). После поступления блока покрытия на стоянку подготовленный укрупненный блок воздуховодов с помощью электрической лебедки по роликам подъемного роликового конвейера 4 подают в блок покрытия. Предварительно в блоке устанавливают подвески для крепления воздуховодов. Затем поднимают воздуховод с роликового конвейера лебедками в проектное положение и закрепляют на подвесках. Подъемный роликовый конвейер после этой операции опускают.

Воздуховоды, расположенные в соседних блоках покрытий, соединяют с автогидроподъемником после установки блоков на колонны.

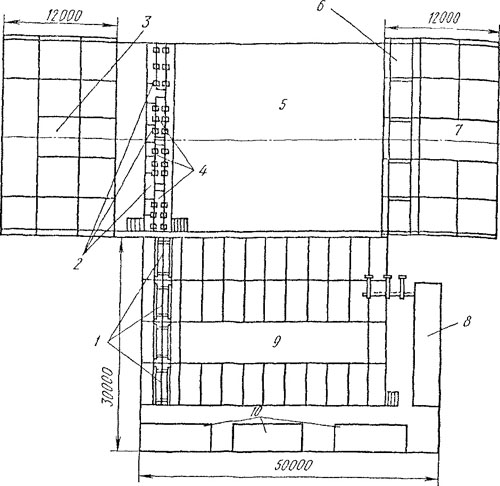

Рис. 132. Плац стоянки производства вентиляционных работ при конвейерной сборке блоков покрытий:
I — контейнеры для воздуховодов, 2— монтажные столы, 3— собираемый блок покрытия, 4 — подъемный роликовый конвейер, 5 — стоянка для вентиляционных работ, 6—воздуховод, смонтированный в блоке покрытия, 7 — готовый блок покрытия, 8 — заготовительная мастерская, 9 — площадка складирования воздуховодов и их укруппительной сборки, 10 — бытовки


Конвейерный метод монтажа вентиляционных систем в блоках покрытий промышленных зданий. Этот метод предусматривает сборку блоков со всеми коммуникациями на стоянках конвейера, расположенного на уровне земли, и последующий подъем блоков мощным краном на проектную высоту (до 27...30 м). Масса такого блока достигает 140 т.
На стоянках конвейера, выделенных для вентиляционных работ, в блоках (рис. 133) производят монтаж типовых приточных камер, крышных вентиляторов и вентиляторов вытяжных систем, воздуховодов и воздухораспределителей, а также проверку работы вентиляторов для выявления скрытых дефектов.

Рис. 133. Блок покрытия промышленного здания с встроенным вентиляционным оборудованием:
1 — воздухозаборное устройство, 2—приточная вентиляционная камера, 3 — крышный вентилятор, 4 — блок воздухораспределителей

Время работы на стоянке — одни или двое суток, поэтому оборудование и воздуховоды, монтируемые в блоке, должны иметь высокую степень сборности и готовности. Предварительно на сборочной площадке или в специальных помещениях собирают из отдельных секций приточные камеры, укрупняют звенья воздуховодов, комплектуют средства крепления. Чтобы обеспечить ритмичную работу конвейера, запас укрупненных деталей воздуховодов и вентиляционного оборудования на стоянке должен быть не менее чем на 5 сут.

До поступления очередного блока на стоянку проверяют наличие в нем и соответствие проекту фундаментов под приточные камеры, железобетонных стаканов под крышные вентиляторы, отверстий в покрытиях для прохода воздуховодов. Готовность блока для ведения вентиляционных работ подтверждают актом приемки под монтаж.

Монтажные работы в блоке проводят в такой последовательности: устанавливают подъемные лестницы и укладывают ходовые трапы по прогонам и связям нижнего пояса блока покрытия, монтируют средства креплений воздуховодов. Подают в блок по направляющим с помощью полиспаста или автопогрузчика со стрелой-консолью и устанавливают в проектном положении укрупненные звенья воздуховодов и воздухораспределителей. Максимальная длина звена воздуховодов до 24 м. Подъем воздуховодов в проектное положение выполняют ручными рычажными лебедками. Затем монтируют направляющие, по которым подают с использованием лебедок собранные приточные камеры в блок покрытия к месту установки на фундаменте.
Далее соединяют приточные камеры с воздухозаборными решетками, а вентиляторная секция соединяется гибкой вставкой с воздуховодом, идущим к воздухораспределителям.

Устанавливают с использованием крапов крышные вентиляторы на стаканы, предварительно смошировав их поддоны, и обкатывают вентиляторы для выявления дефектов и проверки работы систем.

После подъема и установки блоков покрытий на проектную отметку отдельные стыки смонтированных в блоках воздуховодов соединяют между собой, для чего используют площадку мостового крана, автогид-роподъемникн или передвижные подмостки.
