МОНТАЖ КОНДИЦИОНЕРОВ И ПРИТОЧНЫХ КАМЕР

Подготовительные работы по приемке помещений под монтаж кондиционеров и приточных камер заключаются в проверке соответствия размеров фундаментов и расположения отверстий под анкерные болты, правильности выполнения бетонных оснований под секции и детали кондиционеров и соответствия отметок оснований и фундаментов. К приемочному акту должна быть приложена схема геодезической съемки отметок фундаментов и оснований.

До начала монтажа проверяют: наличие и размеры закладных деталей и обрамлений отверстий, к которым крепятся приемные секции и утепленные клапаны; правильность расположения, размеры и отметки фундаментов под вентиляторные агрегаты и бетонные основания оросительных камер; наличие монтажных проемов и отверстий и соответствие их размеров беспрепятственному перемещению отдельных секций в зону монтажа.

Минимальные размеры монтажных проемов зависят от степени сборки отдельных узлов и секций кондиционеров (табл. 82).

Центральные кондиционеры марок КТЦ2-10 и КТЦ2-20 поставляют полностью собранными секциями, а кондиционеры КТЦ2-31.5 и КТЦ2-250 — отдельными элементами, которые собирают в секции либо в зоне монтажа на фундаменте, либо на отдельной сборочной площадке, а затем подают к месту установки,

В табл. 83 приведена масса наиболее тяжелой детали или секции, что требуется знать при выборе грузоподъемных механизмов.

Секции кондиционеров, контактирующие с наружным воздухом (приемные и присоединительные, камеры воздушные н обслуживания, блоки тепломассообмена и камеры орошения), изготовляют с шипами под крепление тепловой изоляции. Изоляцию наносят после установки камер и сдачи их организации, выполняющей теплоизоляционные работы.

Последовательность сборки секций центральных кондиционеров зависит от места их монтажа.

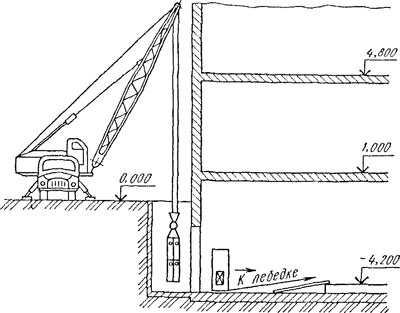

Рис. 107. Монтаж секций кондиционера автомобильным краном через монтажный приямок

При установке кондиционеров в подвалах и па антресолях эти помещения часто оборудуют электрическими талями с монорельсами, которые предназначены для последующего обслуживания и эксплуатации кондиционеров, но могут быть использованы и для подачи отдельных секций и деталей от монтажного проема непосредственно в зону монтажа (рис. 106). В этом случае монтаж кондиционеров начинают с приемного клапана, присоединяемого к воздухозаборному каналу /, и ведут по направлению к вентилятору.

Детали секции кондиционеров, устанавливаемые в подвалах многоэтажных зданий, подают через специальные монтажные приямки (рис. 107). закрываемые впоследствии съемными перекрытиями.

Горизонтальное перемещение секций к месту установки кондиционера выполняют ручными рычажными или электрическими лебедками с использованием катков либо автопогрузчиками.

При установке кондиционеров на отметке пола первого этажа промышленных зданий или в энергоблоках следует предусматривать возможность подачи деталей и секций без нарушения их упаковки к фундаментам башенными или автомобильными кранами до устройства перекрытий камер. Кондиционеры в этом случае монтируют после сдачи строительных работ в камере, начиная обычно с оросительной камеры.

Незначительная высота подъема оборудования, устанавливаемо

го на нулевой отметке, позволяет широко применять маневренные автопогрузчики (рис. 108).

На антресоли или площадки секции и детали кондиционеров подают автомобильными кранами (рис. 109). Если подачу и монтаж секций кондиционеров невозможно производить краном или автопогрузчиком, то используют электрические или ручные лебедки (рис. 110).

При подаче секций и деталей кондиционеров к месту монтажа и использовании грузоподъемных механизмов руководствуются указаниями ППР и типовыми технологическими картами.
