 ИЗГОТОВЛЕНИЕ ПРЯМЫХ УЧАСТКОВ И ФАСОННЫХ ЧАСТЕЙ СВАРНЫХ ВОЗДУХОВОДОВ

Технологическая последовательность изготовления прямых участков сварных воздуховодов приведена в табл. 71, а отводов - в табл. 72.

Изготовление сварных круглых и прямоугольных узлов ответвлений отличается от изготовления фальцевых конструкций только методом соединения базовой врезки, которое выполняется на сварке.

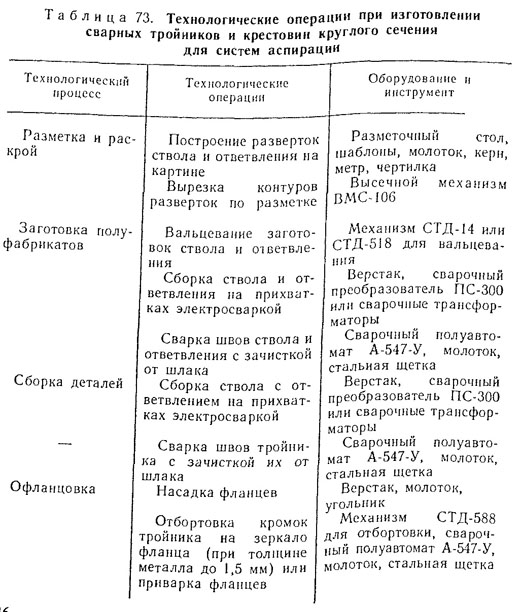

Технологическая последовательность изготовления сварных тройников и крестовин круглого сечения для систем аспирации и пневмотранспорта приведена в табл. 73.

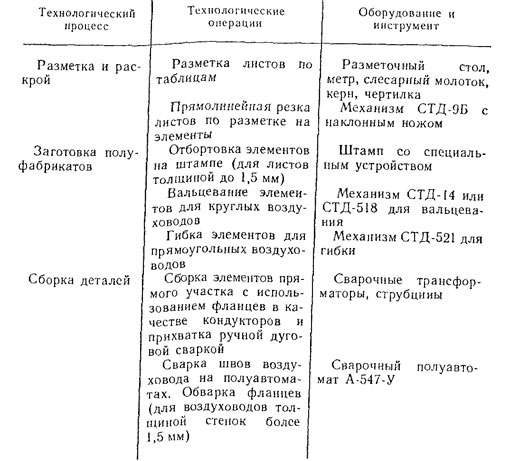

Таблица 71. Технологические операции при изготовлении прямых участков

Таблица 72. Технологические операции при изготовлении сварных отводов
