Механизм СТД-14001

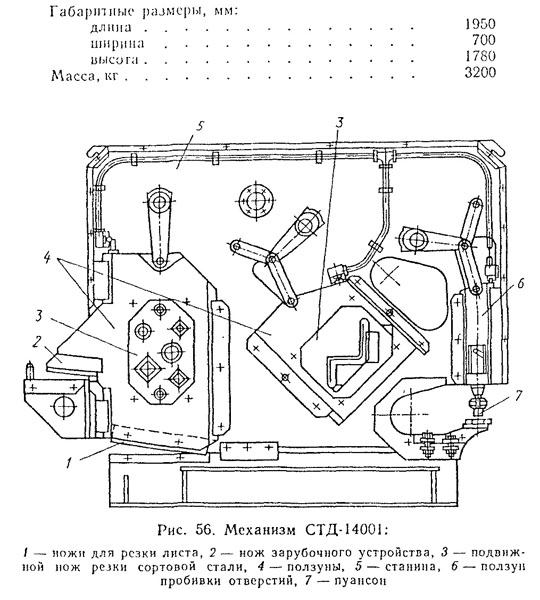

Механизм СТД-14001 (рис. 56) служит для резки листового и сортового металлопроката, пробивки отверстий и зарубок.

Техническая характеристика механизма СТД-14001

Наибольшие размеры разрезаемого металлопро-
ката, мм:

толщина листа......................16

полоса............................18X190

круг............................50

квадрат (сторона) ..................45

угловая сталь................125X125X 14

швеллер и двутавр......... К? 18а

пробивка отверстий диаметром..........32

Мощность электродвигателя, кВт............3

Механизм СТД-518 предназначен для вальцевания цилиндрических обечаек небольших размеров.

Техническая характеристика механизма СТД-518

Максимальные размеры вальцуемой заготовки, мм:

толщина................................2

ширина................1200

Минимальный диаметр вальцуемой обечайки, мм . . . . 100

Скорость вальцевания, м/мин......................3

Мощность электродвигателя, кВт.........1,1

Масса, кг....................................740

Четырехвалковый механизм СТД-14 (рис. 57) служит для вальцевания заготовок цилиндрических обечаек (царг) из листовой стали без предварительного отгиба кромок листа.

Рис. 57. Механизм СТД-14:
1 — рама, 2 — поворотная цапфа, 3— стойка, 4 — электродвигатель, 5 — аварийная педаль, 6 — пневмоцилиндр, 7 — стойка, 8 — откидной подшипник

Техническая характеристика механизма СТД-14

Максимальные размеры вальцуемого листа, мм:

толщина.............

ширина .............

Минимальный диаметр вальцуемой загоювкн, мм .

Скорость вальцевания, м/мин........

Мощность электродвигателя главного привода, кВг Габаритные размеры, мм:

длина ..............3

ширина............2500

высота.............250

Масса, кг...............3750

Механизм- СТД-521 предназначен для прямоугольной гибки листа, Техническая характеристика механизма СТД-521
Максимальные размеры сгибаемого листа, мм:

толщина............................2

длина..............................2500

Минимальные размеры поперечного сечения заготовки, мм ................................200X200

Мощность электродвигателя, кВт................2,2

Габаритные размеры, мм:

длина..............................3765

ширина..............................1075

высота..............................1425

Масса, кг................................2900

Фальцепрокатный механизм СТД-16А (рис. 58) служит для прокатывания заготовок фальцевого защелочного соединения, не требующего последующей осадки, которое применяют при изготовлении воздуховодов прямоугольного сечения, а при наличии соответствующего комплекта роликов — для прокатывания заготовок углового и лежачего фальцев и соединительно» рейки при изготовлении воздуховодов круглого и прямоугольного сечений.

Техническая характеристика механизма СТД-16А

Толщина прокатываемого листа, мм........0,5... I

Скорость прокатывания, м/с...........0,17

Мощность электродвигателя, кВт.........2,2

Габаритные размеры, мм:

длина ................2210

ширина................................780

высота................1235

Масса, кг..................................900

Механизм для прокатывания фальцевых швов СТД-11019 дает возможность работать как с шестью, так и с десятью парами комплектов роликов, что расширяет область его применения.

Механизм СТД-13 (рис. 59) предназначен для отгиба криволинейной кромки с просечкой на боковинах заготовок прямоугольных отводов, собираемых на защелочном соединении. На механизме можно отгибать кромку и без просечки.

Техническая характеристика механизма СТД-13
Максимальная толщина отгибаемого металла, мм . . i

Минимальный радиус кривизны отгибаемой кромки, мм . . 150

Скорость прокатки, м/с............0,076

Мощность электродвигателя, кВт.........1,1

Габаритные размеры, мм;

длина..................................710

ширина................................630

высота................1425

Масса, кг..................................420
Механизм СТД-28В используют для осаживания лежачих и угловых швов круглых и прямоугольных воздуховодов, фальцы которых изготовлены на фальцепрокатных механизмах.

Техническая характеристика механизма СТД-28В
Максимальная толщина обрабатываемого листа, мм:

Максимальная толщина обрабатываемого листа, мм:

для углового шва....................0,7..Л,О

для лежачего шва....................0,5..Л,25

Диаметр обрабатываемых воздуховодов, мм . . . 160... 1 ООО

Размеры сторон обрабатываемых воздуховодов

прямоугольного сечения, мм........от 160X160

до 750X750

Максимальная длина обрабатываемого воздуховода, мм ..............................2500

Скорость перемещения каретки, м/мин..........10

Мощность электродвигателя., кВт..............3

Габаритные размеры, мм:

длина............................4685

ширина............................2520

высота............................2585

Масса, кг..............................1700

Механизмы ВМС-76В (рис. 60, а) и СТД-865 (рис. 60, б) служат для изготовления отводов из цилиндрических фальцевых заготовок путем соединения звеньев на зигах. Механизмы могут быть использованы для офланцовки, резки и отбортовки звеньев воздуховодов и изготовления раструбов.

Технические характеристики механизмов
ВМС-76В СТД-865

Максимальная толщина обрабатываемого материала, мм . . 2 0,8

Диаметр воздуховодов, мм . . . 315...1000 100...315

Скорость прокатки зига, м/мин б,6...10 2.1G; 4,64; 6,49

Механизированный комплекс СТД-13025 для изготовления отводов круглого сечения {рис. 61) по принципу работы аналогичен зигмаши-нам (механизмы ВМС-76В и ВМС-78). Благодаря вертикальному расположению осей отбортовочных роликов облегчается процесс сборки звеньев. Этому способствует также привод роликов от электродвигателя с бесступенчатым регулированием. Для повышения производительности устанавливают два механизма: один — налаженный на сборку отводов на зигах, второй — на отбортовку, что исключает переналадку механизмов.

Рис. 61. Механизированный комплекс СТД-13025:
1 — основание, 2 — рычаг, 3 — педаль управления, 4коробка, 5 — кнопочная станция, 6 — регулятор скорости, 7 — стопорные винты, в — поддерживающие ролики, 9 — сменные дуги, 10 — стойка

Техническая характеристика механизированного комплекса СТД-13025
Максимальная толщина прокатываемого металла, им 1,0

Диаметр обрабатываемых отводов, мм:

из одного звена и двух стаканов............355... 1000

из трех звеньев и двух стаканов............200...1000

Регулируемая скорость профилирующих колес, мин'"1 1,5...75

Мощность электродвигателя, кВт..............1,1

Габаритные размеры, мм:

длина..............................1610

ширина............................720

высота..............................1045

Масса, кг................................1005
