ЛАКОКРАСОЧНЫЕ МАТЕРИАЛЫ

  Главная       Учебники - Техника      Справочник молодого рабочего по изготовлению и монтажу вентиляционных систем

 поиск по сайту





















содержание   ..  1  2  3  4  5  6  7  8  9  10    ..





ЛАКОКРАСОЧНЫЕ МАТЕРИАЛЫ

Металлические воздуховоды и зависимости от транспортируемом среды и ее температуры защищают от воздействия коррозии соответствующими покрытиями: масляными, перхлоровиниловыми (табл. 12).


Таблица 12. Грунтовка для различных типов покрытий лакокрасочных материалов в зависимости от условий эксплуатации






Как правило, металлические воздуховоды перед нанесением покрытии грунтуют.

Масляные краски используют для покрытия воздуховодов, по которым перемещается воздух температурой до 70 °С (табл. 13). Покрытия масляными красками атмосферостойкие; сохраняют защитные свойства в умеренном климате 1,5 года.




Таблица 14. Покрытия для изделий, эксплуатируемых в агрессивных средах







Количество слоев в покрытии определяется агрессивностью среды и может доходить до 12. При нанесении на поверхность очередного слоя грунтовки, эмали или лака предыдущий слой высушивают (табл. 15). Ха­рактеристика защитного покрытия и количество слоев краски определяются проектом.

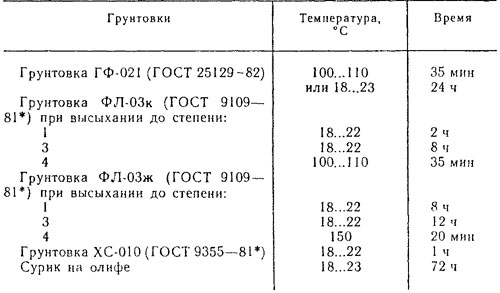

Таблица 15. Режим сушки грунтовок для умеренного климата







Противокоррозионным фосфатный краситель «Фанкор» применяют в качестве заменителя грунтовки ГФ-021. При эюм почти вдвое увеличивается срок службы покрытия.

«Фанкор» — водоэмульсионный состав, состоящий из хромовифостной пасты (ТУ 6-18-30—84) и водяной эмульсии синтетического латекса DC-65 (ТУ 38-10 35-50 — 84). «Фанкор» наносят но обезжиренной поверхности и высушивают при температуре 60...70°С в течение 10 мин. Состав иепожароопасен и не требует расхода традиционных расгвори-телей. Расход красителя «Фанкор» 0,38 кг/м2; покрытие однослойное.

Грунт-преобразователь ржавчины Э-К4-0184 (ТУ 6*10-1916—83) — суспензия пигментов, наполнителей, модификатора ржавчины и других компонентов в водном растворе синтетического латекса DCK-65/3M. Грунт применяют для грунтовки металлических поверхностей, имеющих небольшой слой окалины или плотнодержащиеся ржавчины, которым не превышает 20...40 мкм, с целью последующей защиты поверхности от коррозии. Грунт наносят кистью или путем пневматического распыления на обезжиренную поверхность. Расход грунта 0,09...0,11 кг/м3; время высыхания 1 ч при температуре 20 °С.




Растворители, применяемые для разбавления лакокрасочных материалов, приведены ниже











содержание   ..  1  2  3  4  5  6  7  8  9  10    ..
