Трехсекционная телескопическая стрела автокрана

Трехсекционная телескопическая стрела автокрана

Трехсекционная телескопическая стрела (рис. 119) состоит из неподвижной 8 и выдвижных средней 6 и верхней 5 секций сварной коробчатой конструкции, крюковой подвески 1, оголовка 3, гидроцилиндра 10 выдвижения секций стрелы,
ускорительного полиспаста (канаты 11 и 13). Неподвижная секция соединена шарнирно осями 16 со стойкой поворотной рамы. Подъем стрелы осуществляется гидроцилиндром 12, установленным на осях 19 и 20. У основания секции установлен направляющий ролик 15 грузового каната 2. Перемещение средней выдвижной секции стрелы относительно неподвижной производится гидроцилиндром 10; перемещение верхней выдвижной секции относительно средней (одновременно с перемещением средней секции) — с помощью ускорительного полиспаста.

Оба конца каждого из канатов 11 и 13 крепятся коушами к верхней выдвижной секции. Канаты огибают соответственно блоки 21 и 18, установленные на средней выдвижной секции, и соединяются с неподвижной секцией посредством уравнительных блоков натяжных устройств 17 и 9, образуя ускорительные полиспасты.
Средняя и верхняя выдвижные секции при перемещении опираются на ролики кареток 7 и ролики 22 балансирных кареток 14.

На кранах КС-4572 и КС-4573 средняя и выдвижная секции стрелы перемещаются двумя длинноходовыми гидроцилиндрами.

Оголовок стрелы представляет собой сварную коробчатую конструкцию, в которой установлены один обводной и три рабочих блока, а также ось для крепления коуша грузрвого каната. Оголовок к верхней части стрелы крепят пальцем 4. Схема запасовки грузового каната и канатов ускорительного полиспаста показана на рис. 120.

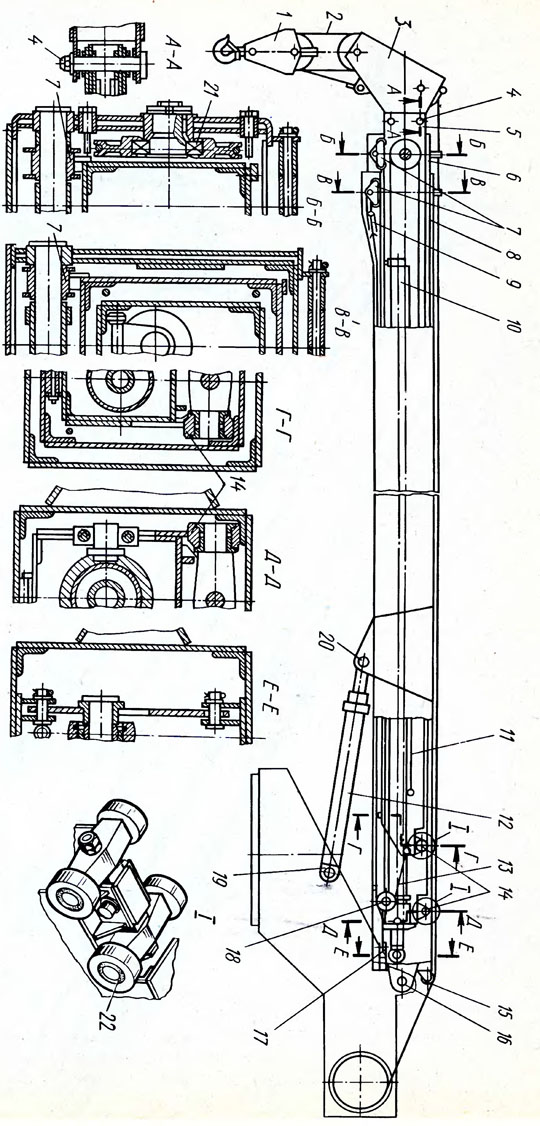

Рис. 119. Телескопическая трехсекционная стрела крана КС-4571:
1 - крюковая подвеска, 2 - грузовой канат, 3 - оголовок, 4 - палец, 5, 6 — верхняя и средняя выдвижные секции, 7 - каретка, 8 - неподвижная секция, 9, 17 — натяжные устройства, 10, 12 - гидроцилиндры выдвижения и подъема стрелы, 11, 13- канаты выдвижения и втягивания стрелы, 14 — балансирная
каретка, 15, 22 - ролики, 16, 19, 20 - оси, 18, 21 — блоки

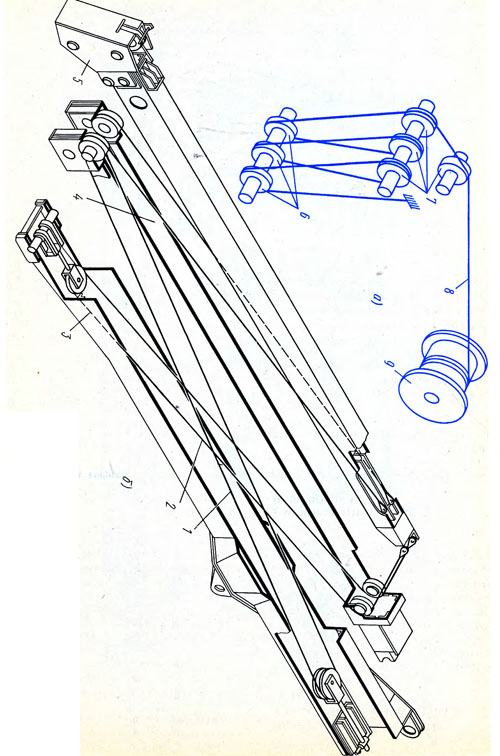

Рис. 120. Схема запасовки канатов грузового полиспаста (а) и канатов выдвижения и втягивания телескопической стрелы (б): 1, 2, 8 — канаты выдвижения, втягивания и грузовой, 3 — неподвижная секция стрелы, 4, 5 - средняя и верхняя выдвижные секции стрелы, 6, 7 - блоки крюковой подвески и головки стрелы, 9 - барабан грузовой лебедки

Контрольные вопросы

1. Что входит в состав рабочего оборудования кранов? 2. Охарактеризуйте основные составные части стрелового и башенно-стрелового рабочего оборудования. 3. Какие канаты применяют на кранах? Какими способами крепят канаты? 4. Какие полиспасты используют для подъема груза, стрелы? 5. Из чего состоит крюковая подвеска и какие требования безопасности труда к ней предъявляют? 6. Чем отличается основная стрела от удлиненной?

7. Как работает механизм выдвижения и фиксации у крана КС-2561 К? 8. Опишите принципиальную конструкцию башенно-стрелового оборудования. 9. Каковы конструктивные особенности стрелового оборудования с телескопической стрелой?
