ВЫДВИЖНЫЕ СТРЕЛЫ АВТОКРАНОВ

Выдвижные секции стрелы позволяют быстро изменять длину стрелы без рабочей нагрузки. В качестве рабочего органа на выдвижных стрелах устанавливают крюковую подвеску. Обе секции выдвижной стрелы кранов с гидравлическим приводом полностью унифицированы с одноименными секциями телескопических стрел этих машин. Подъем и опускание стрелы производятся гидроцилиндром, как у кранов с жесткой подвеской стрелы.

Основная выдвижная стрела. Выдвижение секции стрелы осуществляется канатным механизмом (рис. 114), барабан 3 и штурвал 1 которого крепятся на валу 2 неподвижной секции 6 стрелы соответственно болтом 5 и шпонкой. Канат 4 крепится через натяжное устройство 7 в нижней части выдвижной секции 8, наматывается на барабан 3 (четыре витка) и вторым концом крепится через натяжное устройство 9 на верхней части выдвижной секции 8. К тяге 13 он присоединяется с помощью вилки 15, а тяга связана со скобой 14 секции стрелы через пружину 11, которую затягивают гайкой 10.

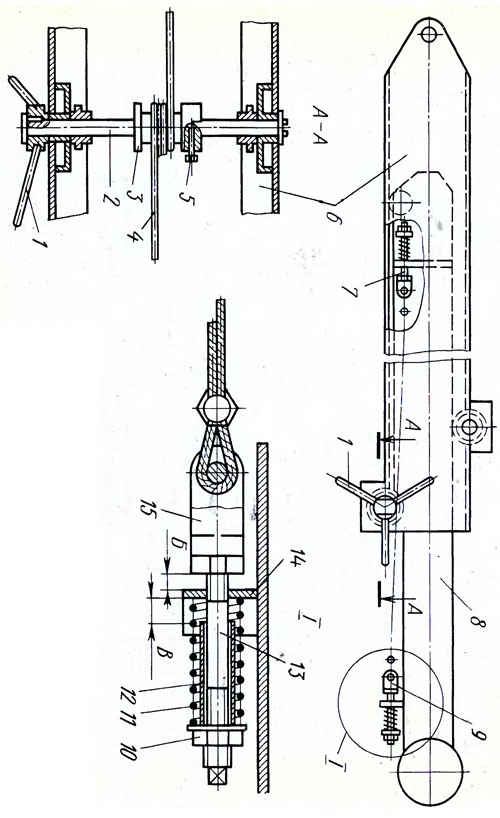

Рис. 114. Схема канатного механизма выдвижения стрелы: / — штурвал, 2 — вал, 3 — барабан, 4 — канат, 5 — болт, 6, 8 — неподвижная и выдвижная секции стрелы, 7, 9 — натяжные
устройства, 10 — гайка, 11— пружина, 12 — втулка, 13 — тяга, 14 — скоба, 15 — вилка

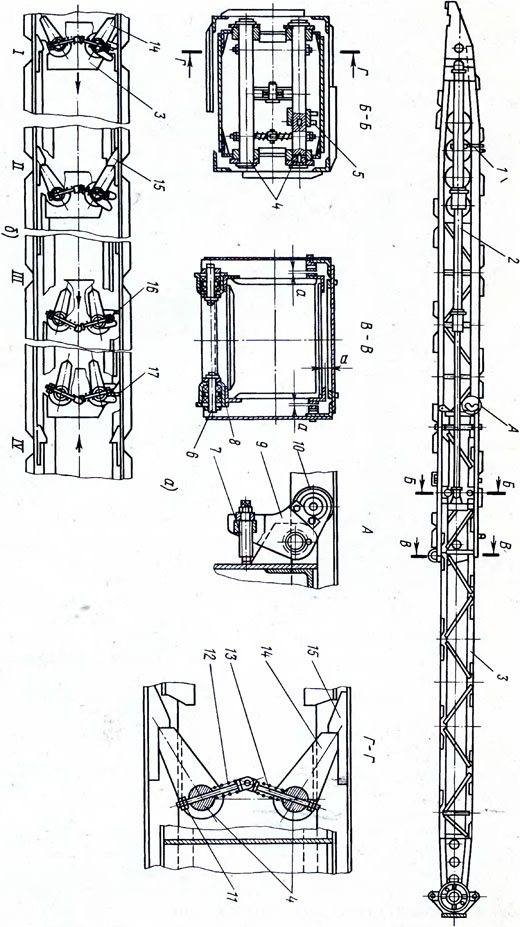

Рис. 115. Выдвижная стрела:
а-общий вид, б - схема работы механизма фиксации; 1, 3 - секции, 2 - пневмоцилиндр, 4 - вал, 5 - управляющий рычаг, . 6 - ось, 7 - винт, 8, 10 - ролики, 9 - рычаг, 11 - гайка, 12 - пружина, 13 - шток, 14 - защелка, 15-17 - упоры


При вращении штурвала по часовой стрелке часть каната, расположенная между барабаном и натяжным устройством 7, наматывается на барабан, а часть, расположенная между барабаном и натяжным устройством 9, сматывается с него — секция 8 выдвигается. Втягивается секция 8 при вращении штурвала против часовой стрелки. Натяжение каната регулируют, затягивая пружину 11 так, чтобы между втулкой. 12 и скобой оставался зазор В, равный 8 — 10 мм, а между вилкой 15 и скобой 14 — зазор Б, равный 5 — 9 мм.

На кранах КС-2561 К (рис. 115) в верхней части неподвижной секции 1 на осях 6 установлены ролики 8, по которым перекатывается выдвижная секция 3 при ее выдвижении и втягивании. В заднем


Торце секции 3 на четырех рычагах 9 установлены ролики 10, которые, опираясь на полки уголков поясов секции 7, обеспечивают правильное взаиморасположение секции 3 относительно секции 1. Положение рычагов 9 регулируют винтами 7. Выдвижение секции 3 производят телескопическим пневмоцилиндром 2, втягивание — посредством каната полиспаста подъема стрелы.

В транспортном положении стрелу фиксируют с помощью полиспаста подъема стрелы, прижимающего выдвижную секцию 3 к концевым упорам неподвижной секции. В рабочем положении стрелу фиксируют с помощью рабочих 15 и управляющих 16 и 17 упоров, установленных на неподвижной секции стрелы, и поворотных защелок 14, попарно установленных на валах 4 секции 3. Через отверстия в валах проходят штоки 13, шарнирно связанные между собой. Пружины 12 на штоках фиксируют поворотные защелки в рабочем и нерабочем положениях. На верхнем из валов установлен рычаг 5. Защелки 14 при перемещении выдвижной секции стрелы взаимодействуют с упорами 75, а рычаг 5 — с упорами 76 и 7 7. Ход защелок должен обеспечивать нормальное взаимодействие их с упорами 75. Регулируют его гайками 77.

При выдвижении секции 3 (рис. 115,/) поворотные защелки подходят к упорам 15 (рис. 115, //), проходят через упоры и поворачиваются назад, входя в зацепление с ними, — стрела зафиксирована в выдвинутом положении, можно производить ее подъем. Для подготовки к втягиванию секции выводят защелки 14 из зацепления с упорами 75 и секцию 3 выдвигают вперед. При этом (рис. 115, III) рычаг 5 своим приливом находит на упор 76: верхний вал поворачивается сам и поворачивает связанный с ним штоками 13 нижний вал. Вместе с валами поворачиваются в сторону оси стрелы и защелки (занимают нерабочее положение) — секция 3 может быть втянута в секцию 7. При втягивании секции 3 защелки в нерабочем положении проходят мимо упоров 75, а рычаг 5 своим приливом находит на упор 7 7 (рис. 115,1V). При этом валы, поворачиваясь, поворачивают защелки в сторону от оси стрелы — механизм фиксации подготовлен к последующей работе — очередному выдвижению секции 3.

Удлиненная выдвижная стрела включает в себя основную стрелу и промежуточные секции (вставки) длиной 2 или

4 м. Кроме того, в комплект входят удлиненные растяжки и указатель вылетов. Неподвижная или выдвижная секция основной стрелы имеет разъем, которым секция делится на две части, соединяемые между собой болтами. Удлиняют неподвижную или выдвижную секции стрелы, устанавливая в месте разъема промежуточные секции. Обычно предусматриваются одна или две модификации удлиненной выдвижной стрелу.
