Удлиненная стрела автокрана с гуськом

Удлиненная стрела с гуськом (рис. 113). Гусек выполнен из труб в виде сварной треугольной пространственной фермы.


Тупая вершина фермы опорная, ею гусек устанавливают на втулках 12 оси 13 головки стрелы. Крепят гусек специальными хомутами 10 с болтами. Оттяжка 8 огибает блок 2 на гуське, а ее концы закрепляют втулками 14 на кронштейнах 5, имеющихся на секции 7 стрелы. Конец грузового каната крепят на оси гуська. Запасовывают грузовой канат так же, как при удлиненной стреле.

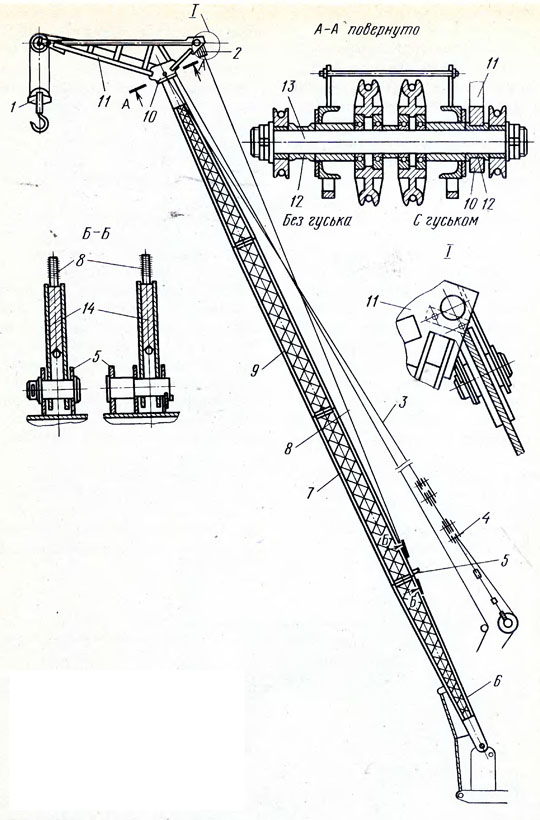

Рис. 113. Стреловое оборудование кранов с удлиненной стрелой и гуськом:
1 — крюковая подвеска, 2 — блок, 3 — растяжка, 4 — полиспаст подъема стрелы, 5 — кронштейн, 6 — указатель вылетов, 7,9 — секции стрелы, 8 — оттяжка, 10 — хомут, 11 — гусек, 12, 14 — втулки, 13 — ось
