Крюковая подвеска автокрана

Крюковая подвеска (рис. 110) состоит из щек 2, траверсы 72, крюка 10 и блока 4, установленного на шарикоподшипниках 5 на оси 6. В траверсе размещен хвостовик крюка, на который напрессован упорный подшипник 9 и навернута гайка 8, застопоренная в торец винтом 7. Траверса установлена в отверстия щек и закреплена с обеих сторон оседержателями .75. Щеки между собой скреплены двумя шпильками 16. Для предохранения канатов от соскакивания с блока и попадания грязи между щеками установлен кожух 73, огибающий блок снизу. Ось блока проходит через отверстие в щеках обоймы и закреплена оседержателем 14, который препятствует ее выпадению и проворачиванию. На пальце 3 в верхних отверстиях щек находятся конусная втулка '1 крепления грузового каната и две дистанционные втулки.

Крюковые подвески автомобильных кранов выполнены конструктивно однотипно и отличаются друг от друга числом блоков в подвеске и способом стопорения гайки 8: стопорной планкой или шплинтом. Крюки крюковых подвесок однорогие сложной конфигурации. Их изготовляют из стали 20 или из стали 20Г коваными или штампованными. Контейнеры, бадьи, ящики, а также пакетированные грузы подвешивают на крюке с помощью колец, скоб, карабинов, причем в соответствии с Правилами Госгортехнадзора СССР сами крюки снабжают замыкающим устройством (например, рамкой 77), которое предохраняет грузозахватные приспособления от выскакивания из зева крюка.

Машинист должен следить за тем, чтобы износ крюка в зеве не превышал 10% проектной высоты сечения. На крюке не должно быть каких-либо трещин, надрывов или искривлений, поломка крюка может вызвать аварию. На крюке обязательно должны быть указаны его номер по ГОСТу (определяющий грузоподъемность крюка), наименование завода-изготовителя и клеймо ОТК.

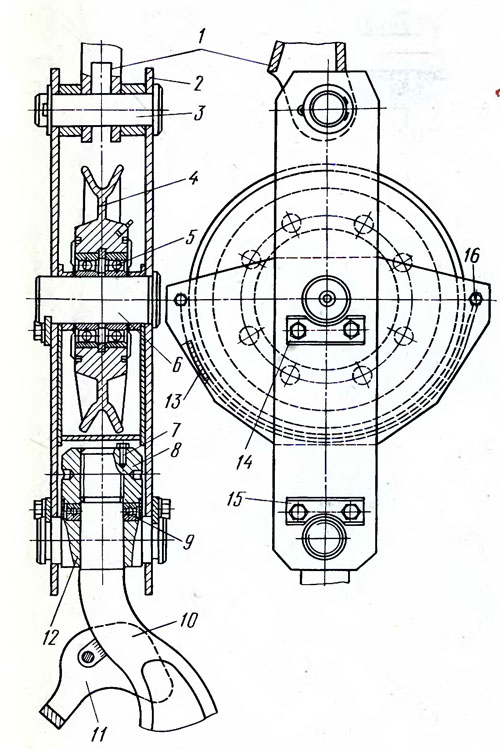

Рис. 110. Крюковая подвеска:
1 — втулка, 2 — щека, 3 — палец, 4 — блок, 5, 9 — шарикоподшипники, 6 — ось, 7 — винт, 8 — гайка, 10 — крюк, 11 — предохранительная рамка, 12 — траверса, 13 — кожух, 14, 15 — оседержатели, 16 — шпильки
