ГИДРАВЛИЧЕСКИЙ ПРИВОД АВТОКРАНОВ

Гидравлический привод автомобильных кранов обеспечивает жесткую в пределах несжимаемости жидкости связь между гидравлическим насосом и гидравлическим двигателем через рабочую жидкость, перемещающуюся по системе трубопроводов.

В качестве источника энергии рабочей жидкости на всех автомобильных кранах применяют аксиально-поршневые гидронасосы. Гидропривод кранов выполняют с одним (КС-2561А, КС-3562Б, КС-3575А, КС-3571,КС-3577) или двумя гидронасосами (КС-4571 и КС-4572).

На кране КС-4571 (рис. 62, а) гидронасосы приводятся во вращение от коробки 5 отбора мощности через карданный вал 6 и редуктор 7 привода насосов. Движение коробке 5 передается от двигателя

1 шасси через его сцепление 2, коробку передач 3, карданный вал 4 и раздаточ-ную коробку 9. Коробка 5 установлена на корпусе коробки 9.

На кранах КС-3562Б, КС-3571 и КС-3577 в трансмиссии шасси раздаточная коробка отсутствует, а коробка 5 установлена непосредственно на коробке передач 3.

На ранее выпускавшихся моделях кранов КС-3571, КС-3562А, а также на кранах КС-2571А и КС-3575А (рис. 62,6) гидронасосы 8 приводятся во вращение от коробки 5. Движение коробке передается от двигателя 1 базового автомобиля через его сцепление 2, коробку передач 3 и карданный вал 4. Рабочая жидкость по трубопроводам поступает через вращающееся соединение на поворотную часть крана и далее к гидродвигателям исполнительных механизмов. Такой привод называется многомоторным с индивидуальным гидроприводом рабочих механизмов. К потоку рабочей жидкости подключается различная аппаратура (см. § 13), с помощью которой производят пуск и остановку двигателей, устанавливают необходимые режимы их работы, а также контролируют работу всех устройств привода.

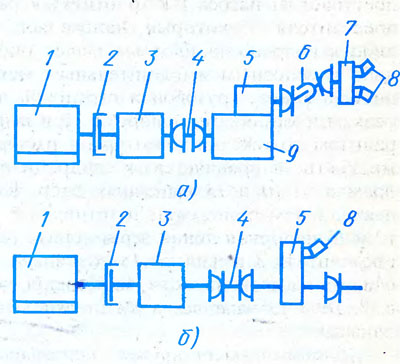

Рис. 62. Схема приводов гидронасоса кранов КС-4571 (а\ КС-2571А иКС-3575А (б):
1 — двигатель шасси, 2 — сцепление, 3 — коробка передач, 4, 6 — карданные валы, 5 — коробка отбора мощности, 7 — редуктор привода гидронасосов, 8 — гидронасосы, 9 — раздаточная коробка
