ЗАЗЕМЛЕНИЕ ВОЗДУШНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ

Для повышения надежности работы линий электропередачи, для защиты электроаппаратуры от атмосферных и внутренних перенапряжений, а также для обеспечения безопасности обслуживающего персонала опоры линий электропередачи должны быть заземлены.

Величина сопротивления заземляющих устройств нормируется "Правилами устройств электроустановок".

На воздушных линиях электропередачи на напряжение 0,4 кВ с железобетонными опорами в сетях с изолированной нейтралью должны быть заземлены как арматура опор, так и крюки и штыри фазных проводов. Сопротивление заземляющего устройства не должно превышать 50 Ом.

В сетях с заземленной нейтралью крюки и штыри фазных проводов, устанавливаемых на железобетонных опорах, а также арматуру этих опор необходимо присоединять к нулевому заземленному проводу. Заземляющие и нулевые проводники во всех случаях должны иметь диаметр не менее 6 мм.

На воздушных линиях электропередачи на напряжение 6-10 кВ должны быть заземлены все металлические и железобетонные опоры, а также деревянные опоры, на которых установлены устройства грозозащиты, силовые или измерительные трансформаторы, разъединители, предохранители или другие аппараты.

Сопротивления заземляющих устройств опор принимаются для населенной местности не выше приведенных в табл. 18, а в ненаселенной местности в грунтах с удельным сопротивлением грунта до 100 Ом·м - не более 30 Ом, а в грунтах с сопротивлением выше 100 Ом·м - не более 0,3. При использовании на ЛЭП на напряжение 6-10 кВ изоляторов ШФ 10-Г, ШФ 20-В и ШС 10-Г сопротивление заземления опор в ненаселенной местности не нормируется.

Таблица 18

Сопротивление заземляющих устройств опор ЛЭП

на напряжение 6-10 кВ

При выполнении заземляющих устройств, т.е. при электрическом соединении заземляемых частей с землей, стремятся к тому, чтобы сопротивление заземляющего устройства было минимальным и, конечно, не выше величин, требуемых #M12293 0 1200003114 3645986701 3867774713 77 4092901925 584910322 1540216064 77 77ПУЭ#S. Большая доля сопротивления заземления приходится на переход от заземлителя к грунту. Поэтому в целом сопротивление заземляющего устройства зависит от качества и состояния самого грунта, глубины заложения заземлителей, их типа, количества и взаимного расположения.

Заземляющие устройства состоят из заземлителей и заземляющих спусков, соединяющих заземлители с заземляющими элементами. В качестве заземляющих спусков железобетонных опор ЛЭП на напряжение 6-10 кВ следует использовать все элементы напряженной арматуры стоек, которые соединяются с заземлителем. Если опоры установлены на оттяжках, то оттяжки железобетонных опор также должны быть использованы в качестве заземляющих проводников дополнительно к арматуре. Специально прокладываемые по опоре заземляющие спуски должны иметь сечение не менее 35 мм или диаметр не менее 10 мм.

На воздушных линиях электропередачи с деревянными опорами рекомендуется применять болтовое соединение заземляющих спусков; на металлических и железобетонных опорах соединение заземляющих спусков может быть выполнено как сварным, так и болтовым.

Заземлители представляют собой металлические проводники, проложенные в грунте. Заземлители могут быть выполнены в виде вертикально забитых стержней, труб или уголков, соединенных между собой горизонтальными проводниками из круглой или полосовой стали в очаг заземления. Длина вертикальных заземлителей обычно составляет 2,5-3 м. Горизонтальные заземляющие проводники и верх вертикальных заземлителей должны находиться на глубине не менее 0,5 м, а на пахотных землях - на глубине 1 м. Заземлители соединяют между собой сваркой.

При установке опор на сваях, в качестве заземлителя можно использовать металлическую сваю, к которой сваркой подсоединяют заземляющий выпуск железобетонных опор.

Для уменьшения площади земли, занятой заземлителем, используют глубинные заземлители в виде стержней из круглой стали, погружаемых вертикально в грунт на 10-20 м и более. Наоборот, в плотных или каменистых грунтах, где невозможно заглубить вертикальные заземлители, используют поверхностные горизонтальные заземлители, которые представляют собой несколько лучей из полосовой или круглой стали, проложенных в земле на небольшой глубине и подсоединенных к заземляющему спуску.

Все виды заземлений значительно снижают величину атмосферных и внутренних перенапряжений на ЛЭП. Однако все же этих защитных заземлений в некоторых случаях оказывается недостаточно для защиты изоляции ЛЭП и электроаппаратов от перенапряжений. Поэтому на линиях устанавливают дополнительные устройства, к которым, прежде всего, относятся защитные искровые промежутки, трубчатые и вентильные разрядники.

Защитное свойство искрового промежутка основано на создании в линии "слабого" места. Изоляция искрового промежутка, т.е. расстояние по воздуху между его электродами, таково, что электрическая прочность его достаточна, чтобы выдерживать рабочее напряжение ЛЭП и не допустить замыкания рабочего тока на землю, и в то же время она слабее изоляции линии. При ударе молнии в провода ЛЭП грозовой разряд пробивает "слабое" место (искровой промежуток) и проходит в землю, не нарушая изоляции линии. Защитные искровые промежутки 1 (рис. 22, а, б) состоят из двух металлических электродов 2, установленных на определенном расстоянии друг от друга. Один электрод подсоединен к проводу 6 ЛЭП и изолируется от опоры изолятором 5, а другой заземлен (4). Ко второму электроду подсоединен дополнительный защитный промежуток 3. На линиях на напряжение 6-10 кВ со штыревыми изоляторами форма электродов выполняется в виде рогов, что обеспечивает растяжение дуги при разряде. Кроме того, на этой ЛЭП защитные промежутки устраивают непосредственно на заземляющем спуске, проложенном по опоре (рис. 23).

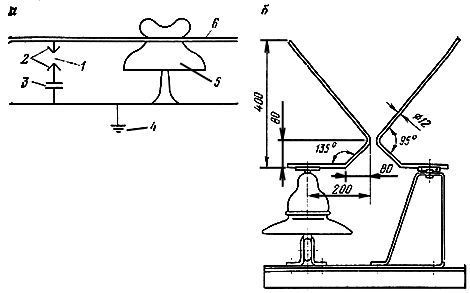

Рис. 22. Защитный искровой промежуток для ЛЭП на напряжение до 10 кВ:

а - электрическая схема; б - схема установки

Рис. 23. Устройство защитного промежутка на опоре

Трубчатые и вентильные разрядники устанавливают, как правило, на подходах к подстанциям, переходах ЛЭП через линии связи и ЛЭП, электрифицированные железные дороги, а также для защиты кабельных вставок на ЛЭП. Разрядники представляют собой аппараты, имеющие искровые промежутки и устройства для гашения дуги. Устанавливают их так же, как и защитные промежутки - параллельно защищаемой изоляции.

Вентильные разрядники типа РВ предназначены для защиты от атмосферных перенапряжений изоляции электрооборудования. Их выпускают на напряжение 3,6 и 10 кВ и можно устанавливать как на открытом воздухе - на ЛЭП, так и в закрытых помещениях. Основная электрическая характеристика разрядников приведена в табл. 19. Конструктивное исполнение, габаритные, установочные и присоединительные размеры разрядников показаны на рис. 24.

Таблица 19

Характеристика вентильных разрядников

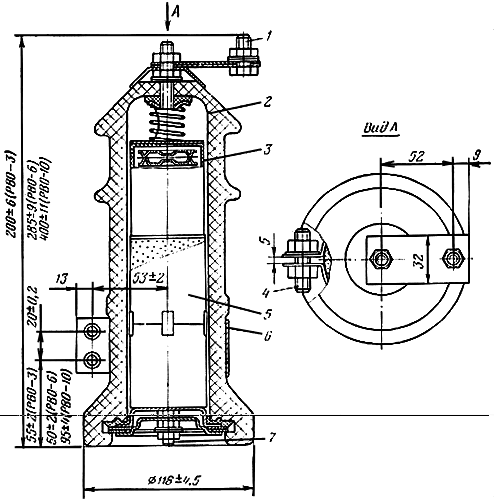

Рис 24 Вентильный разрядник типа РВО:

1 - болт М8х20; 2 - покрышка; 3 - искровой промежуток; 4 - два болта М10х25 для крепления

разрядника; 5 - резистор; 6 - хомут; 7 - болт M8х20 для присоединения провода заземления

Разрядник состоит из многократного искрового промежутка 3 и резистора 5, которые заключены в герметически закрытую фарфоровую покрышку 2. Фарфоровая покрышка предназначена для защиты внутренних элементов разрядника от воздействия внешней среды и обеспечения стабильности характеристики. Резистор состоит из вилитовых дисков, изготовленных из карбида кремния, обладает нелинейной вольтамперной характеристикой, т. е. его сопротивление уменьшается под воздействием высокого напряжения, и наоборот.

Многократный искровой промежуток состоит из нескольких единичных промежутков, который образуется двумя фасонными латунными электродами, разделенным изолирующей прокладкой.

При появлении опасного для изоляции оборудования перенапряжения происходит пробой искрового промежутка, и резистор оказывается под высоким напряжением. Сопротивление резистора резко уменьшается и ток молнии проходит через него, не создавая опасного для изоляции повышения напряжения. Следующий за пробоем искрового промежутка сопровождающий ток промышленной частоты прерывается при первом переходе напряжения через нулевое значение.

Буквенная маркировка разрядников означает тип и конструкцию разрядника, а цифры - номинальное напряжение.

Трубчатые разрядники (рис. 25) представляют собой изолирующую трубку 1 с внутренним искровым промежутком , который образуется двумя металлическими электродами 2 и 3. Трубу изготовляют из газогенерирующего материала и одну из ее сторон закрывают наглухо. При ударе молнии пробивается искровой промежуток и между электродами возникает дуга. Под действием большой температуры дуги из изолирующей трубки бурно выделяются газы и давление в ней поднимается. Под воздействием этого давления газы выходят через открытый конец трубки, чем создают продольное дутье, которое растягивает и охлаждает дугу. При прохождении сопровождающего тока через нулевое положение растянутая и охлажденная дуга гаснет и ток обрывается. Чтобы предохранить поверхность изолирующей трубки от разрушения токами утечки, в трубчатом разряднике устраивают внешний искровой промежуток .

Рис 25. Трубчатый разрядник

Трубчатые разрядники выпускают фибробакелитовыми типа РТФ или винипластовыми типа РТВ. Характеристика трубчатых разрядников приведена в табл. 20.

Таблица 20

Характеристика трубчатых разрядников
