Стальные стойки фахверка промышленных зданий
Фахверк располагают в плоскости продольных и торцовых стен для восприятия массы стен, ветровых нагрузок и передачи их на основной каркас здания. Устраивают фахверк при шаге колонн 12 м и длине панелей равной 6 м; при высоте пролетов свыше 30 м и в кирпичных зданиях с кранами тяжелого режима работы.
Фахверк состоит из стоек (колонн) и ригелей. Их количество и местоположение определяются шагом колонн, высотой здания, конструкцией стен, характером и величиной нагрузок. Изготавливают их из прокатных и составных профилей.
Унифицированные стальные стойки применяются в торцовых и продольных фахверках одноэтажных промышленных зданий высотой до 18 м как с мостовыми кранами, так и без них.
Стойки устанавливают с шагом 6 м. По конструктивному решению колонны фахверка делят на три типа: постоянного сечения по высоте, составные (основной ствол и шарнирно соединенный с ним оголовок) и ступенчатые (с изменением поперечного сечения в уровне низа конструкции покрытия). Поперечное сечение колонн может быть двутавровым или коробчатым, выполненным из прямоугольных труб или из горячекатаных или холодногнутых швеллеров.
К конструкциям каркаса бескрановых зданий стойки фахверка крепятся в уровне покрытия, а в зданиях с мостовыми кранами еще и к тормозным конструкциям подкрановых балок и переходным площадкам.
К покрытию и связям фахверковые колонны крепят с помощью листовых шарниров (изогнутых стальных пластин). Такое крепление обеспечивает передачу ветровых воздействий на основной каркас и исключает вертикальное воздействие покрытия на стойки фахверка.
На рисунке 7 приводятся узлы крепления фахверковых стоек к стальным фермам покрытия.

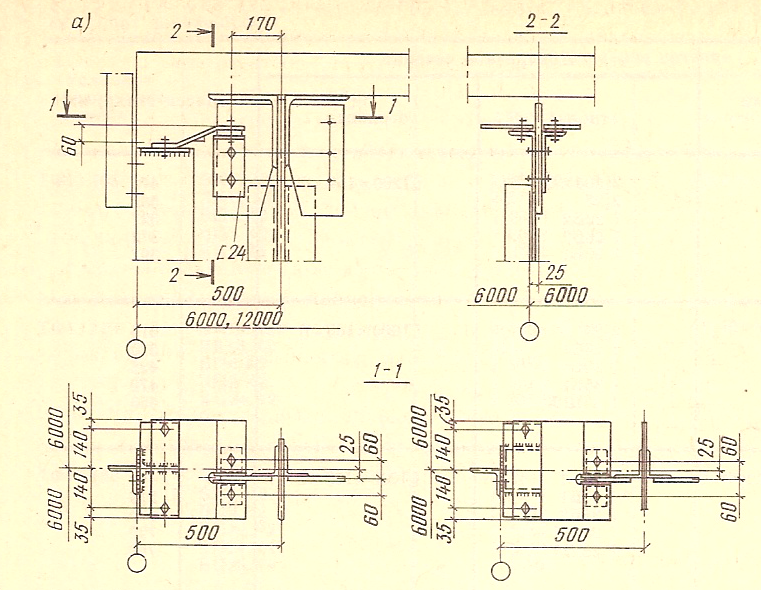

Рис. 7. Узлы крепления стоек фахверка к покрытию:
а – к верхнему поясу фермы;

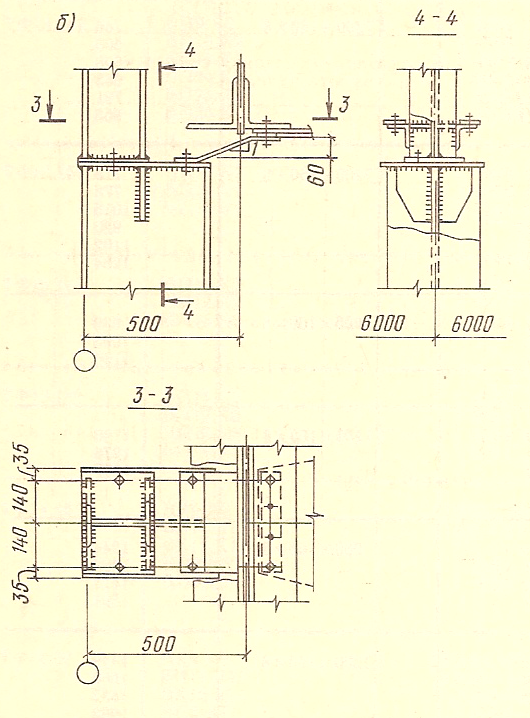

б – к нижнему поясу фермы
В торцах зданий предусматривают приколонные стойки фахверка у колонн основного каркаса. Крепления стоек к основным колоннам по высоте осуществляют с шагом не более 4.8 м.
На фундамент стойки фахверка опираются шарнирно (рис. 8).

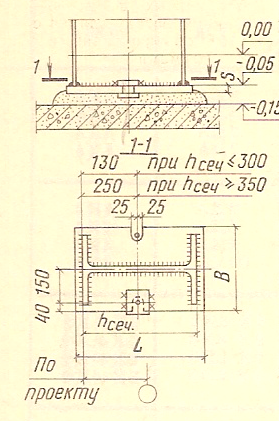

Рис. 8. Узел крепления стойки
фахверка к фундаменту
