Колонны фахверков промышленных зданий

Помимо основных колонн в зданиях предусматривают фахверковые колонны, устанавливаемые в торцах зданий и между основными колоннами крайних продольных рядов при шаге 12 м и длине стеновых панелей 6 м. Предназначены они для восприятия ветровых усилий и массы стен.

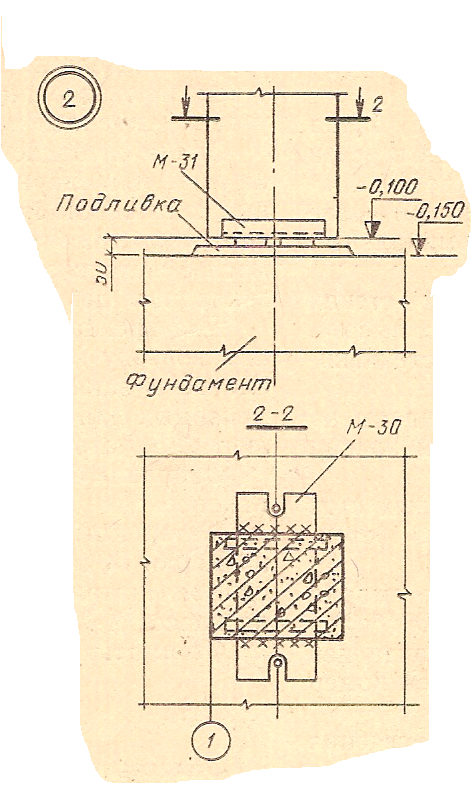

Фахверковые колонны шарнирно крепят к фундаменту сваркой закладных деталей колонны и опорного листа, установленного поверху фундамента строго по осям (узел 2, рис.11). Колонны фахверка крепят к конструкциям покрытия с помощью листового шарнира (узел 1, рис.11). Такое соединение обеспечивает передачу ветровых нагрузок на каркас здания и устраняет вертикальные воздействия покрытия на колонны фахверка.

Унифицированные железобетонные колонны для торцового фахверка двух типов (I и II) применяются в случаях, приведенных в таблице 1. В остальных случаях применяют стальные колонны фахверков. Конструкции колонн приведены на рис. 11.

Таблица 1

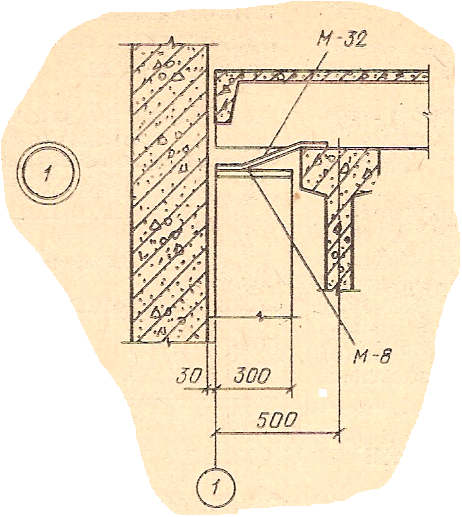

Колонны типа I имеют постоянное поперечное сечение по высоте (h = 300 мм), что позволяет размещать их верхнюю часть в зазоре между торцовой стеной и пристенной балкой покрытия и крепить их к верхнему поясу балки с помощью листового шарнира (узел 1, рис. 11).

Колонны типа II имеют переменное сечение по высоте (Н_в и Н_н, рис. 11) . Верхняя часть колонны (Н_в) имеет такое же сечение, как и колонны типа I (h=300мм) и крепится к верхнему поясу стропильной балки аналогично колоннам типа I (узел 1, рис.11).

Железобетонные подкрановые балки промышленных зданий

Подкрановые балки с уложенными по ним рельсами образуют пути движения мостовых кранов и, прочно соединенные с колоннами, придают каркасу здания дополнительную пространственную жесткость.

Железобетонные подкрановые балки имеют тавровое (при шаге колонн 6 м) и двутавровое (при шаге колонн 12 м) сечения с утолщением стенок на опорах. Развитая в ширину полка балок обеспечивает усиление сжатой зоны, воспринимает поперечные горизонтальные крановые нагрузки и упрощает крепление крановых рельсов. Размеры балок зависят от величины пролета и грузоподъемности крана (рис.12) .

Железобетонные подкрановые балки применяются в зданиях с опорными мостовыми кранами грузоподъемностью до 300 кН, с шагом основных колонн 6 и 12 м. По месту расположения в здании балки делят на торцовые, рядовые и у температурных швов.

Тип I Тип II

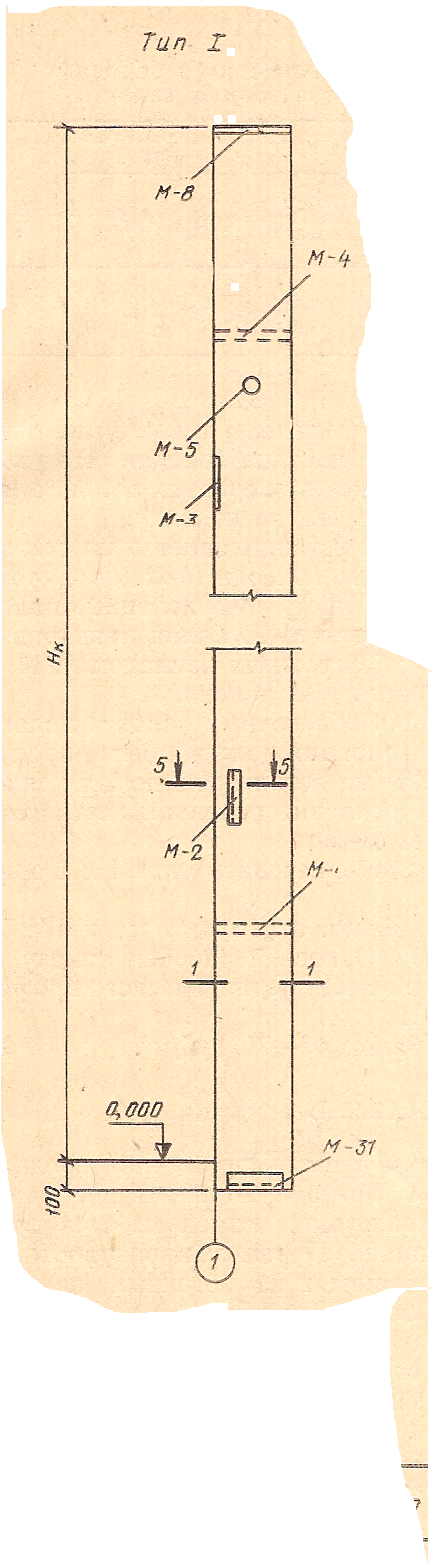

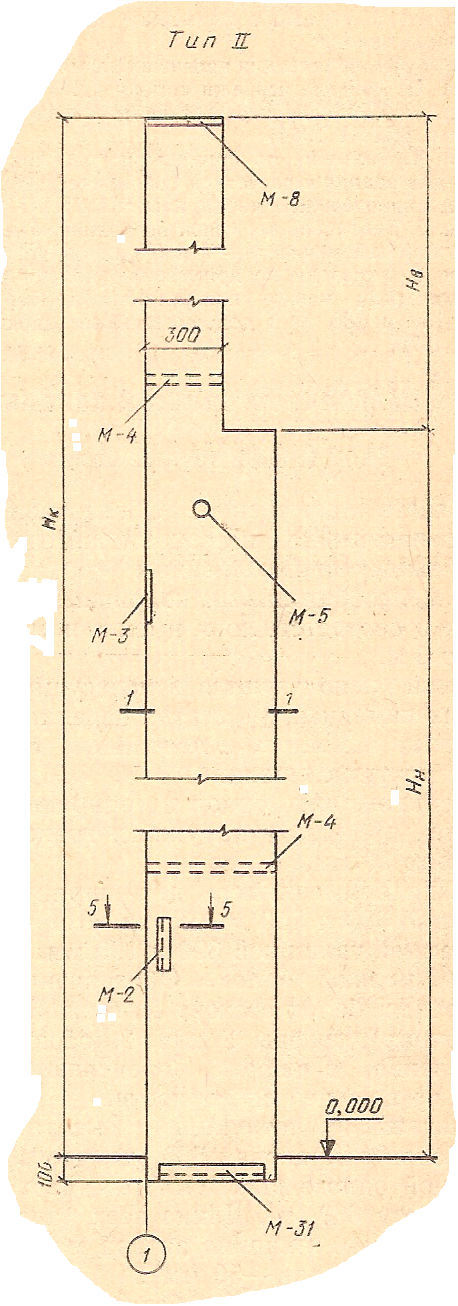

Рис. 11. Конструкции колонн фахверков

Крепление подкрановых балок к консолям колонн осуществляется на анкерных болтах, пропущенных через опорный лист, приваренный к закладной пластине консоли. Верхний пояс балки крепят к колонне с помощью вертикального листа, приваренного к закладным деталям. Рельсы с подкрановыми балками соединяют стальными лапками, расположенными через 750 мм. Для снижения шума от кранов и уменьшения динамических нагрузок на балки под рельсы укладывают упругие прокладки. Во избежание ударов мостовых кранов о колонны торцового фахверка на концах подкрановых путей устраивают стальные упоры, снабженные амортизаторами – буферами из деревянного бруса (рис. 13).

а б

аа

в

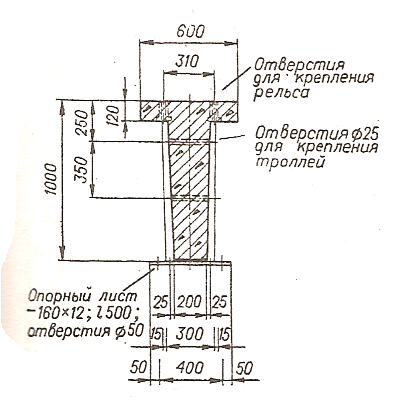

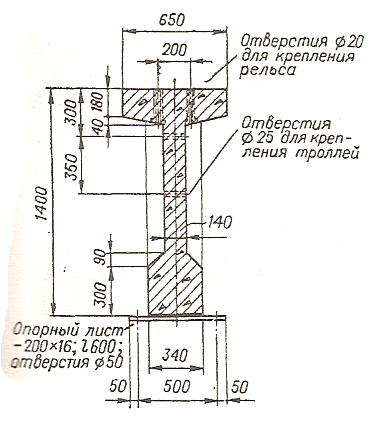

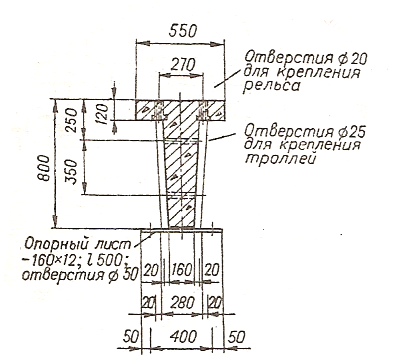

Рис. 12. Железобетонные подкрановые балки:

а – Q = 100кН; L ≤ 24м; а = 6м; Н = 8,4м;

б – Q ≤ 300кН; L ≤ 30м; а = 6м; Н = 9.6-18м;

в – Q ≤ 300кН; L ≤ 30м; а = 12м; Н = 9.6-18м;

а б

бббббббб

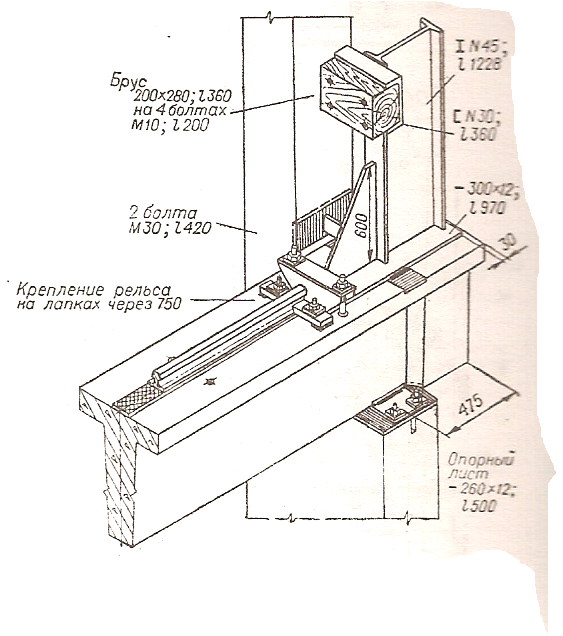

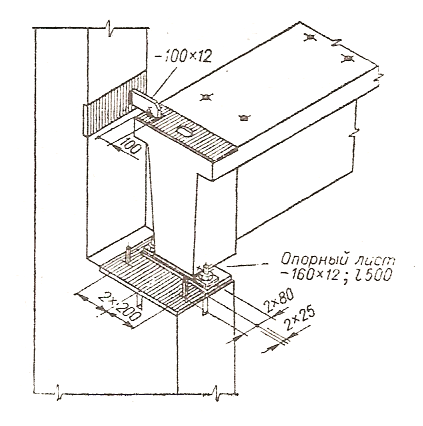

Рис. 13. Крепление подкрановых балок к колоннам:

а – рядовая балка; б – торцевая балка

Стальной каркас одноэтажных промышленных зданий

Стальной каркас применяют для зданий с укрупненной сеткой колонн, с большими высотами, с кранами большой грузоподъемности или тяжелого режима работы.

Основным видом соединения стальных конструкций в каркасе является сварка. Соединения на заклепках применяются в случаях знакопеременных и динамических нагрузок, а также в подкрановых балках зданий с кранами тяжелого режима работы. Болтовые соединения применяются там, где сварка является трудоемким процессом. В соединениях на болтах используют высокопрочные, повышенной и нормальной точности болты.

Стальные колонны промышленных зданий

Стальные колонны одноэтажных зданий имеют постоянное и переменное сечения по высоте. Кроме того, колонны делят на сплошного, сквозного и смешанного типов сечений. В смешанном типе колонн надкрановая часть имеет сплошное сечение (в виде одного профиля), а подкрановая – сквозное (в виде двух профилей, соединенных решеткой).

В зданиях бескрановых и с кранами грузоподъемностью до 200 кН высотой до 8.4 м применяют стальные унифицированные колонны постоянного сечения из сварных двутавров с высотой стенки 400 и 630 мм (рис.1а, б). В бескрановых зданиях высотой Н = 9.6 – 18 м используют колонны двухветвевые (рис.1б).

В зданиях высотой 10.8 – 18.0 м, оборудованных кранами грузоподъемностью до 500 кН используют унифицированные двухветвевые колонны ступенчатого очертания, состоящие из двух частей: подкрановой (решетчатой) и надкрановой (из сварного двутавра) (рис.2).

Для зданий, имеющих высоту более 18 м и оборудованных кранами грузоподъемностью 750 кН и более, стальные колонны проектируют индивидуально.

Двухветвевые колонны по типам сечения ветвей проектируют в трех вариантах:

1. При ширине сечения до 400 мм – наружная и подкрановая ветви из прокатных швеллера и двутавра, соответственно;

2. При ширине сечения 400 – 600 мм – наружная ветвь из гнутого швеллера, подкрановая – из прокатного двутавра;

3. При ширине сечения более 600 мм – наружная ветвь из

гнутого швеллера, подкрановая - из сварного двутавра.

Надкрановая часть колонны проектируется из сварного двутавра с высотой стенки 400 мм в крайних и 710 мм – в средних колоннах.

а б в

б

г

а – для бескрановых зданий высотой до 8.4 м;

б - для бескрановых зданий высотой 9.6 -18 м;

в – для зданий с опорными мостовыми кранами грузоподъемностью до 200 кН;

г - средняя колонна

постоянного сечения из сварных двутавров для зданий с мостовыми опорными кранами

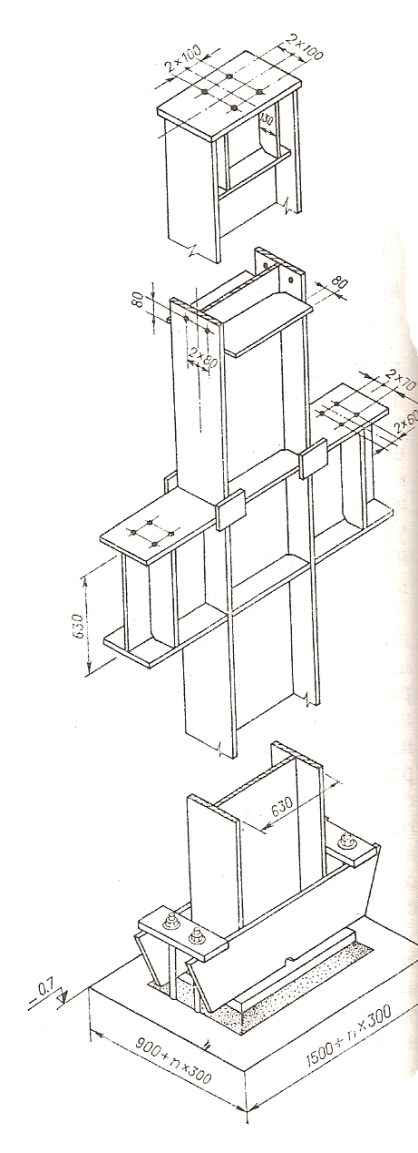

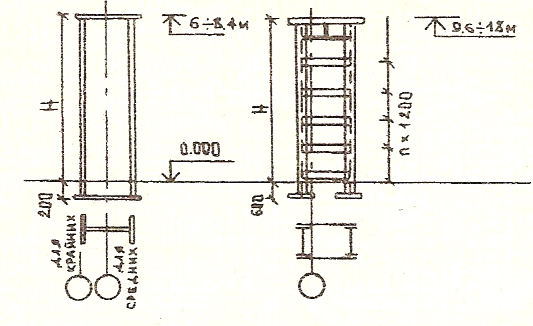

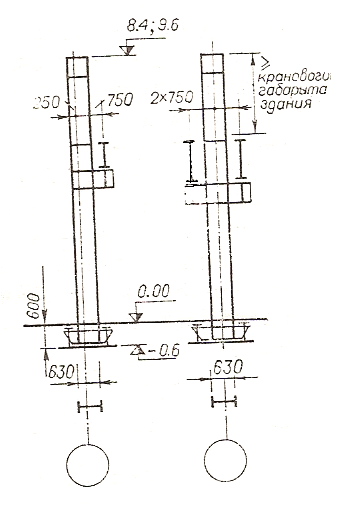

Рис. 1. Стальные колонны постоянного сечения

Для соединения ветвей сквозных колонн применяют решетки различного очертания: треугольные, раскосные, крестовые и полукрестовые. Решетку устраивают двухплоскостной, из прокатных уголков. Для восприятия действующих в горизонтальной плоскости моментов решетка усиливается диафрагмами, расположенными через четыре раскоса по высоте.

а б

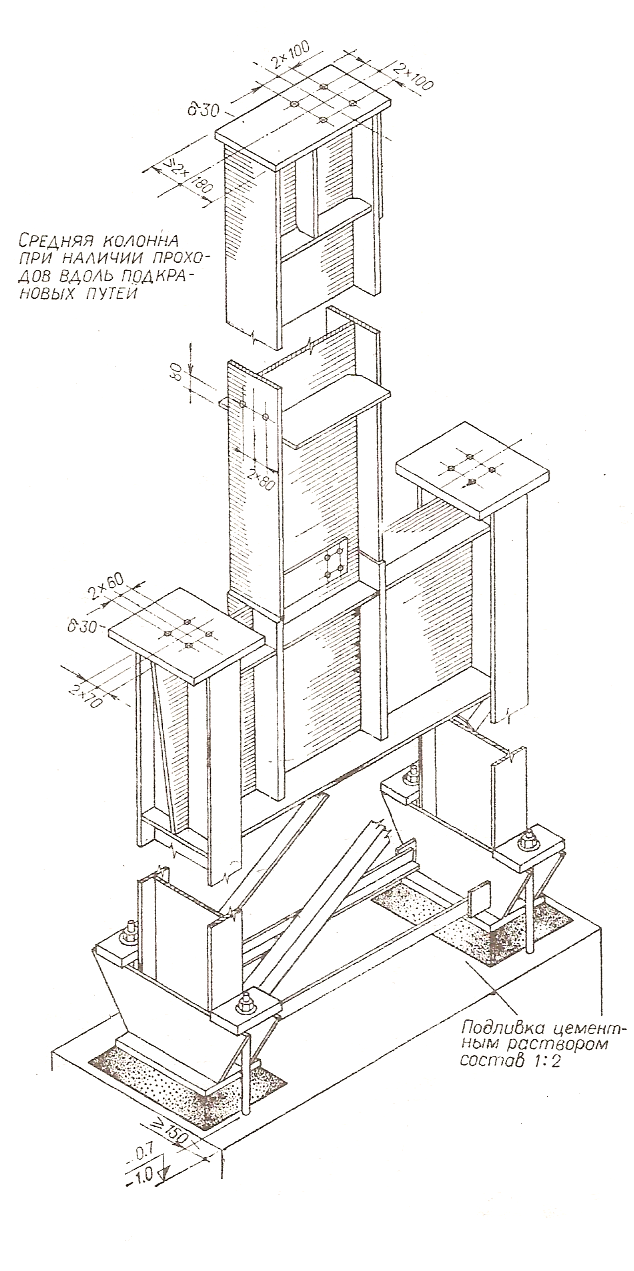

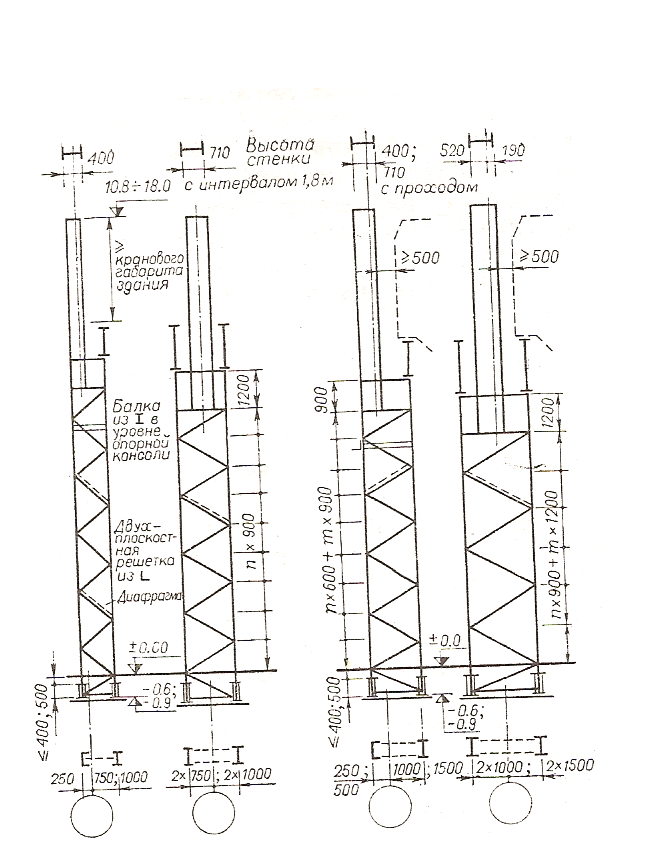

Рис. 2. Стальные двухветвевые колонны:

а – средняя колонна с проходом вдоль подкранового пути;

б - типы колонн для зданий с мостовыми опорными

кранами грузоподъемностью 100 – 500 кН

Решетчатая часть колонны завершается одноплоскостной траверсой, соединяющей ее ветви с надкрановой частью, которая выполняется из сварного двутавра.

Сплошные колонны применяют при центральном сжатии или при малых эксцентриситетах продольной силы. Чаще используют колонны сквозного сечения, требующие меньшего расхода металла, хотя они и более трудоемки в изготовлении.

В зданиях с кранами тяжелого режима работы и при их двухъярусном расположении, а также при пролетах, со стороны которых предусматривают расширение цеха целесообразно применять раздельные колонны, позволяющие усиливать подкрановую ветвь (например, при увеличении грузоподъемности крана), не нарушая конструкции покрытия (рис.3).

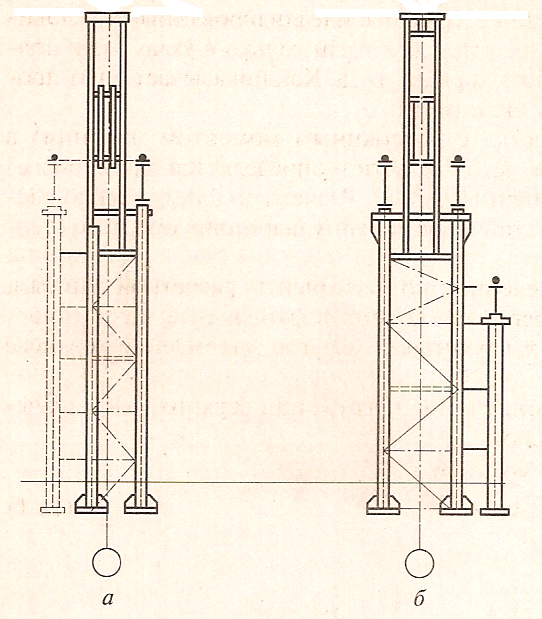

Рис. 3. Раздельные колонны:

а – при расширении здания;

б – при низко расположенных тяжелых кранах
