Конструктивные решения промышленных зданий
Конструктивные системы промышленных зданий выполняют по различным конструктивным схемам. В основном для промышленных зданий применяют каркасную схему, в которых прочность, жесткость и устойчивость обеспечивается пространственными рамными каркасами как с поперечным или продольным расположением ригелей, так и безригельными.
Выбор конструктивной схемы осуществляют с учетом конкретных нагрузок и воздействий на здание, а также в соответствии с функциональными, экономическими и эстетическими требованиями. Наиболее предпочтительной является каркасная система с поперечным расположением ригелей, при которой в поперечном направлении образуются рамы, которые совместно со связями обеспечивают пространственную жесткость и устойчивость здания и позволяют, изменяя шаг колонн, обеспечивать гибкость планировочного решения внутреннего пространства здания. Каркасные системы – основной тип промышленных зданий, так как в них действуют большие сосредоточенные нагрузки, удары, сотрясения от технологического оборудования и кранов.
В бескаркасных зданиях размещают небольшие цеха с пролетами шириной до 12 м, высотой до 6 м и кранами грузоподъемностью до 50 кН. В местах опирания стропильных конструкций стены с внутренних сторон усиливают пилястрами. Многоэтажные промышленные здания по бескаркасной системе строят очень редко.
Производственные здания с неполным каркасом проектируют под небольшие нагрузки: бескрановыми с Q < 50 кН. В таких зданиях отсутствуют пристенные колонны, а наружные стены выполняют и несущую и ограждающую функции.
Внутрицеховое подъемно-транспортное оборудование
Технологический процесс требует перемещения внутри здания сырья, полуфабрикатов, готовой продукции и т.п. Применяемое при этом подъемно-транспортное оборудование необходимо не только с точки зрения технологии производства, но и для облегчения труда, а также для монтажа и демонтажа технологических агрегатов.
Внутрицеховое подъемно-транспортное оборудование делят на 2 группы:
- периодического действия;
- непрерывного действия.
К первой группе относят мостовые краны, подвесной и напольный транспорт. Вторая группа включает: конвейеры (ленточные, пластинчатые, скребковые, ковшовые, подвесные цепные), нории, рольганги и шнеки.
В основном в промышленных зданиях применяют мостовые и подвесные краны. Они обслуживают достаточно большую площадь цеха и перемещаются в трех направлениях.
Подвесные краны имеют грузоподъемность от 2,5 до 50 кН, редко до 200 кН и состоят из легкого моста или несущей балки, двух- или четырехкатковых механизмов передвижения по подвесным путям и электротали, которая перемещается по нижней полке мостовой балки (рис.2).

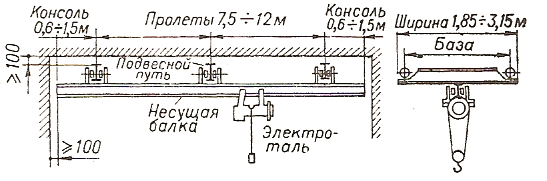

Рис. 2. Основные параметры подвесных однобалочных кранов
По ширине пролета устанавливают один или несколько кранов в зависимости от ширины пролета, шага несущих конструкций покрытия, грузоподъемности. По количеству путей подвесные краны могут одно-, двух- и многопролетными. Управление кранами осуществляют с пола цеха (ручные) или из кабины, подвешенной к мосту.
Мостовые краны имеют грузоподъемность от 30 до 5000 кН. В промышленных зданиях в основном применяются краны грузоподъемностью от 59 до 300 кН.
Мостовой кран состоит из несущего моста, перекрывающего рабочий пролет помещения, механизмов передвижения вдоль подкрановых путей и передвигающейся вдоль моста тележки с механизмом подъема.
Несущий мост выполняют в виде пространственных четырехплоскостных коробчатых балочных или ферменных конструкций. Краны перемещаются по рельсам, уложенным по подкрановым балкам, опирающимся на консоли колонн. Управляют мостовыми кранами из подвешенной к мосту кабины или с пола цеха (краны с ручным управлением).
Грузоподъемность, габариты и основные параметры мостовых кранов также как и подвесных определены ГОСТами (рис.3).

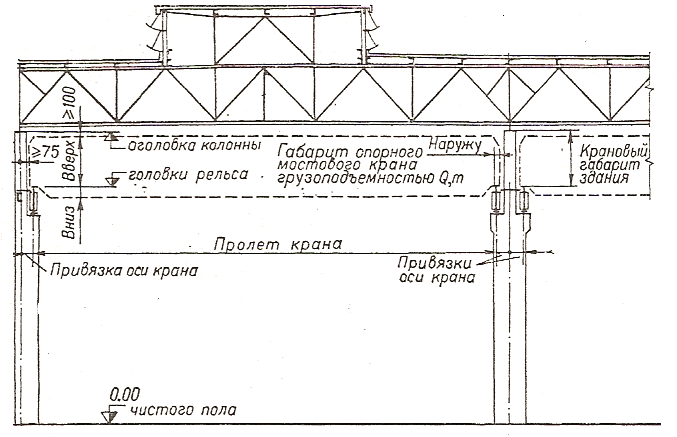

Рис. 3. Основные параметры пролетов с мостовыми кранами
В зависимости от продолжительности работы в единицу времени эксплуатации цеха мостовые краны подразделяют на краны тяжелого режима работы (Киспольз. ≥ 0,4), среднего режима (Киспольз. = 0,25 – 0,4) и легкого режима (Киспольз. = 0,15 – 0,25).
В одном пролете можно устанавливать два или несколько кранов, располагаемых как в одном, так и в двух уровнях цеха.
Очень часто объемно-планировочное и конструктивное решения промышленных зданий определяются наличием и характеристиками кранового оборудования. Проектировщики стремятся уменьшить грузоподъемность кранов или вообще освободить каркас здания от крановых нагрузок. Так как это позволяет уменьшить сечения колонн и размеры фундаментов, избавиться от устройства подкрановых путей и получить возможность применения укрупненной сетки колонн.
Технологические процессы в зданиях без кранов обслуживают напольным транспортом. К ним относят вагонетки, рольганги, автомобильные краны и погрузчики.
В крупнопролетных зданиях для перемещения громоздких и тяжелых грузов целесообразно применять козловые и полукозловые краны, передвигающиеся по уложенным в уровне пола цеха рельсам. Одной опорой полукозлового крана является подкрановый путь. При замене мостовых кранов козловыми требуется увеличение пролета и высоты здания. Так, для пролетов 12 и 15 м такие увеличения пролета и высоты должны составлять, соответственно, 3 м и 1,6 м, а для пролета 18 м - соответственно 6 и 3 м. Однако, отказ от мостовых кранов в одноэтажных зданиях приводит к значительному экономическому эффекту, т.к. снятие крановых нагрузок с каркаса помимо экономии материалов открывает возможности создания легких большепролетных зданий с пространственными системами покрытий.
