ÍÀÑÒÈËÛ Ê.Í.Ê. - БЕТОНИРОВАНИЕ МОНОЛИТНОГО УЧАСТКА МЕЖДУЭТАЖНОГО ПЕРЕКРЫТИЯ В ЗИМНЕЕ ВРЕМЯ

Зимними условиями считаются при среднесуточной температуре наружного воздуха ниже 5 °С и минимальной суточной температуре ниже нуля.

Прочность бетона монолитной части к моменту его замораживания должна составлять 70 % проектной прочности (СНиП III-15-76).

Соединения, воспринимающие расчетные усилия, замоноличиваются с выполнением мер, обеспечивающих приобретение необходимой прочности до снятия временных креплений и опалубки. Такими мерами являются: противоморозная добавка нитрита натрия в состав смеси, увеличение количества цемента в составе бетона, применение подогретых смесей и выдерживание бетона при положительной температуре. Если нитрит натрия не добавляют, стыкуемые поверхности до бетонирования необходимо обогреть до положительной температуры.

Способ заделки стыков с применением нитрита натрия в качестве добавки в смеси применяют при температуре наружного воздуха не ниже минус 20 °С.

Выдерживание бетона с добавкой нитрита натрия производят в том же режиме, что и без добавки.

В данном случае более приемлем способ электронагрева. Электронагрев производят с применением сварочных трансформаторов переносного типа любых марок. Рекомендуется использовать сварочный трансформатор ТД-500. В уложенную смесь опускают круглые стержни диаметром 6 ÷ 8 мм, которые служат электродами. Расстояние между электродами принимается 20 ÷ 25 см (по расчету). При электронагреве необходимо строго соблюдать действующие правила электробезопасности для работающих. Места прогрева ограждают, к ним допускается только персонал, наблюдающий за температурой бетона.

При замоноличивании стыков сборных и сборно-монолитных конструкций в зимних условиях необходимо выполнять следующие указания:

перед укладкой бетонной (растворной) смеси, поверхности полостей стыков должны быть очищены от снега и наледи, отогреты до расчетной температуры (но не менее 15 °С) на заданную глубину. Отогрев не производится при использовании противоморозных добавок.

В процессе производства бетонных работ в зимних условиях должен осуществляться контроль:

за приготовлением бетонной смеси - за температурой нагрева воды, заполнителей и температурой бетонной смеси на выгрузке из бетоносмесителя - через 2 ч, а также за концентрацией рабочих растворов противоморозных добавок;

при транспортировании бетонной смеси - за выполнением мероприятий по укрытию, утеплению и обогреву транспортной и приемной тары - один раз в смену;

при предварительном электроподогреве смеси - за температурой смеси каждой разогреваемой порции;

перед бетонированием - за отсутствием снега и наледи на поверхности основания стыкуемых элементов, арматуры и опалубки, за соответствием теплоизоляции опалубки, а при необходимости - за отогревом стыкуемых поверхностей и грунтового основания;

при бетонировании - за температурой смеси на выгрузке из транспортных средств, температурой уложенного бетона, за соответствием гидроизоляции и теплоизоляции не опалубленных поверхностей требованиям технологических карт;

в процессе выдерживания бетона - за его температурой: при применении способов термоса, предварительного электронагрева бетонной смеси, с парообогревом в тепляках - каждые 2 ч. в первые сутки, не реже двух раз в смену в последующие трое суток и один раз в сутки в остальное время выдерживания; при использовании бетона с противоморозными добавками - три раза в сутки до приобретения им заданной прочности;

по окончании выдерживания бетона и распалубки конструкции - за температурой воздуха - не реже одного раза в смену.

ОРГАНИЗАЦИЯ ТРУДА РАБОЧИХ

Все работы по монтажу перекрытия из сборных железобетонных настилов выполняются звеном рабочих в следующем составе:

плотники (монтажники) IV разряда - 1 человек

                                          II разряда - 1 человек

каменщик                         II разряда - 1 человек

бетонщик                          III разряда - 1 человек

такелажник                      III разряда - 1 человек

стропальщик                    III разряда - I человек

Распределение работы между исполнителями:

установку подмостей выполняет все звено;

пробивку гнезд и борозд на первом участке;

монтажник конструкций 4 разряда и каменщик, они же устраивают постель из раствора на опорной поверхности гнезд и борозд и устанавливают разгрузочные балки;

монтажник конструкций 2 разряда и такелажник убирают кирпич и щебень, подают раствор, балки;

укладку настилов выполняют монтажники и такелажники;

каменщик выполняет заделку гнезд и борозд и замоноличивание швов между настилами;

пробивку гнезд и борозд на последующих участках производят каменщик и монтажник конструкций 2 разряда.

Установку опалубки и бетонирование недоборов (с участием такелажника) выполняет бетонщик.

Один из такелажников находится внизу для строповки подаваемых с приобъектного склада настилов.

Примечание. Машинист башенного крана и электросварщик принимают участие в монтаже периодически и поэтому в состав звена не включены.

Операционный контроль качества работ по монтажу выполняется в соответствии с требованиями главы СНиП III-16-80.

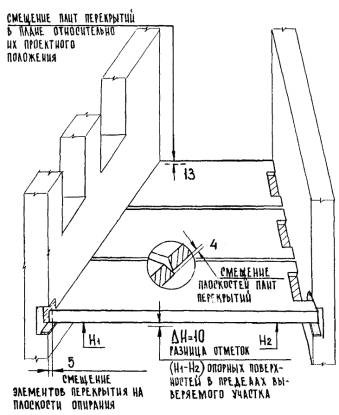

Отклонения геометрических размеров, допускаемые при монтаже перекрытий (рис.5), не должны превышать следующих величин:

1. Разность отметок лицевых поверхностей двух смежных плит перекрытий в стыке - 4 мм.

2. Смещение элементов перекрытия на плоскости опирания - 5 мм.

Рис. 5. ДОПУСКИ.

3. Смещение в плане плит перекрытий относительно их проектного положения на опорных поверхностях - 13 мм.

4. Разница отметок опорных поверхностей в пределах выверяемого участка - 10 мм.

Схема операционного контроля качества приведена в таблице 1.

Таблица 1

3. ТЕХНИКА БЕЗОПАСНОСТИ

При производстве строительно-монтажных работ необходимо руководствоваться требованиями СНиП III-4-80 «Техника безопасности в строительстве», «Правилами техники безопасности при текущем и капитальном ремонте жилых и общественных зданий».

Спецодеждой и другими средствами индивидуальной защиты рабочие обеспечиваются в соответствии с требованиями «Типовых отраслевых норм бесплатной выдачи специальной обуви и других средств индивидуальной защиты», утвержденных постановлениями Госкомитета СМ СССР по вопросам труда и заработной платы и Президиума ВЦСПС, а также ГОСТ 12.4.011-75 «Средства защиты работающего. Классификация», «Инструкция о порядке обеспечения рабочих и служащих специальной одеждой, специальной обувью и другими средствами индивидуальной защиты», утвержденной Государственным комитетом по труду СССР и Президиумом ВЦСПС от 24 мая 1983 г. № 100/11-9.

Пожарная безопасность на участках работ и рабочих мест должна обеспечиваться в соответствии с требованиями «Правил пожарной безопасности при производстве строительно-монтажных работ» и требованиям ГОСТ 12.1.004-76 «Пожарная безопасность. Общие требования».

Электробезопасность участка работ и рабочих мест по данному виду работ должна определяться требованиями «ПТЭ и ПТБ в действующих электроустановках», а также требованиями ГОСТ 12.1.013-78 «Строительство. Электробезопасность. Общие требования».

Подробное изложение правил техники безопасности при выполнении работ производится в ППР, в инструкциях по охране труда по профессиям и видам работ, в картах трудовых процессов (КТП), разрабатываемых в организациях в соответствии с настоящей технологической картой и другими нормативно-техническими документами по охране труда.

Согласно приказа № 32 от 13 марта 1985 г. по УКР на работы по монтажу настилов, относящихся к работам повышенной опасности, должен быть оформлен наряд-допуск.

К производству монтажных работ допускаются лица не моложе 18 лет, прошедшие обучение по утвержденной программе и сдавшие экзамен. Перед началом монтажных работ, лица, допущенные к производству работ, должны быть проинструктированы безопасным методам производства работ с записью в журнале производственного инструктажа.

При работе в зимнее время рабочие места и проходы к ним следует очищать от снега и наледи, посыпать золой, шлаком или песком.

4. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

Потребность в основных конструкциях и полуфабрикатах на 100 кв. м перекрытий.

Таблица 2

5. ПОТРЕБНОСТЬ В МАШИНАХ, ОБОРУДОВАНИИ, ИНСТРУМЕНТЕ, ИНВЕНТАРЕ И ПРИСПОСОБЛЕНИЯХ

Таблица 3

6. ЛИТЕРАТУРА

1. «Указания по технологии ремонтно-строительного производства и технологические карты на работы при капитальном ремонте жилых домов», под общей редакцией канд. техн. наук С.Д. Химунина, Ленинград, 1977.

2. «Технологические указания на производство и приемку общестроительных и специальных работ при капитальном ремонте жилых и общественных зданий», под общей редакцией С.Д. Химунина, Ленинград, 1972 г.

3. «Технология строительного производства», под редакцией Н.А. Смирнова, Ленинград, 1976 г.

4. «Сборник норм и правил строительного производства» Москва, 1979 г., Стройиздат.

5. Альбом «Типовых чертежей 24-НТ-3/25» института Ленжилпроект, 1975 г.

6. Руководство по разработке типовых технологических карт в строительстве ЦНИИОМТП Госстроя СССР, 1976 г.

7. СНиП III-4-80 «Техника безопасности в строительстве».
