Сборка кровли целиком внизу резервуара ДИСИ

Этот метод монтажа сфероцилиндрической кровли был применен Ростовским товарно-транспортным управлением ТТУ Глав-нефтеснаба РСФСР при постройке резервуаров ДИСИ емкостью 700 мг на Азовской и других нефтебазах.
Укрупненные блоки кровли (по три лепестка в каждом блоке) изготовлялись на стенде на Ростовском котельно-механическом заводе, перевозились на автомашинах с прицепом на нефтебазу и собирались на днище резервуара на подмостях. Кровля после полной сварки приподнималась на домкратах и к ней приваривались листы верхнего пояса корпуса. Постепенно вся конструкция поднималась на домкратах, и резервуар монтировался способом «сверху-вниз».

Такой способ монтажа корпуса был вынужденным, так как на площадку были доставлены листы корпуса россыпью, а не в рулонах. Для типового случая, когда рулон корпуса на площадке имеется, Днепропетровским инженерно-строительным институтом разработан метод монтажа кровли, собранной и сваренной внизу (рис. 30).

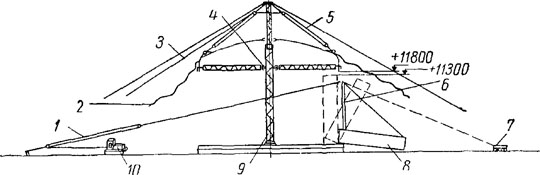

Рис. 30. Схема монтажа кровли, собранной целиком внизу.
1 — полиспаст; 2 — временные оттяжки; 3 — трос; 4 — распорка; 5 — полиспаст; 6 — подающая стрела; 7 — передвижной якорь; 8 — рулон; 9 — телескопическая мачта; 10 — трактор.


В этом случае на развернутом днище монтируют телескопическую мачту. Затем на дншце устанавливают шаблон и полностью собирают кровлю (без приварки центрального круглого листа). Кровлю снабжают монтажными распорками для жесткости и устойчивости во время монтажа. При помощи полиспастов кровлю поднимают выше проектной высоты корпуса на 500 мм и в этом положении закрепляют на мачте. Установив рулон корпуса, кровлю опускают в проектное положение и вновь закрепляют на мачте. Рулон стешш разворачивают, причем вверху направляющей поверхностью служит усиленный нижний борт кровли, опирающийся на монтажные распорки. По мере разворачивания рулона корпус крепят сварными прихватками в кровле. Затем телескопическую мачту демонтируют полностью или только ее верхнюю часть.

Описанный метод монтажа сфероцилиндрической кровли, собранной и сваренной внизу, меиее трудоемок и связан с меньшими материальными затратами, однако он сложнее и может быть рекомендован для резервуаров емкостью до 700 м3.
