Бесстендовая сборка кровли резервуара ДИСИ





Укрглавнефтесбыт построил на своих нефтебазах значительное количество резервуаров ДИСИ, применяя бесстендовую сборку кровли, предложенную и разработанную В. Я. Маевским.

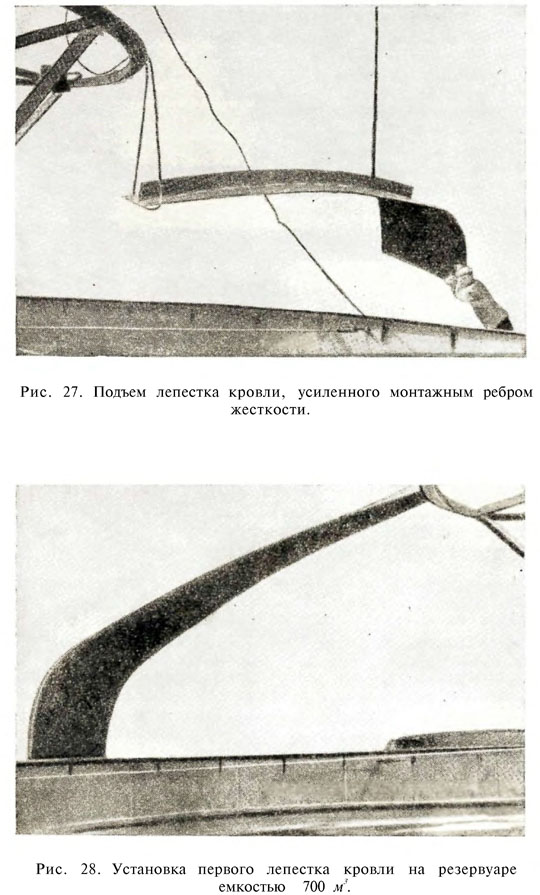

При бесстендовой сборке к плоской части лепестка кровли перед подъемом приваривается на прихватках монтажный шаблон (лист сечением 8 X 150 мм большей стороной вертикально), которым фиксируется необходимая по проекту сферическая форма листа. Тонкие листы кровли (4—б мм) легко принимают требуемую форму, так как кривизна сферической части кровли невелика. Усиленные монтажным шаблоном лепестки кровли поочередно поднимались вверх поворотной стрелой за карман из угловой стали 50 X 50 X 5 мм, приваренный в центре тяжести листа (рис. 27).

Наверху лепестки устанавливаются широким концом на верхнее обвязочное кольцо жесткости корпуса и узким концом на кольцевую консоль из уголка на центральной стойке (рис. 28) и прихватываются сваркой.

Для точной установки каждого лепестка кровли на обеих опорах имеются специальные фиксаторы-упоры: на центральном уголке из горизонтальной полосы 5 X 30 X 80 лш, а на верхнем кольце жесткости корпуса из вертикально поставленных треугольных планок (по 2 шт. на лепесток). Эти фиксаторы заранее точно устанавливаются по размеру кровли.

Нижние вертикальные треугольные планки-фиксаторы после приварки кровли должны сниматься, так как они мешают повороту опорного узла кровли при внутреннем давлении, что создает дополнительные напряжения в узле. Каждый последующий лепесток кровли устанавливался на предыдущей внахлестку и подгибался к нему при помощи клиньев; подогнутые кромки прихватывались электросваркой.












Замыкающий лепесток кровли, изготовленный на заводе с припуском, обрезался по месту, чтобы нахлестка оставалась в пределах 30—40 мм. Затем производился подъем верхнего круглого листа кровли, монтаж верхнего марша лестницы и демонтаж верхней части центральной стойки с поворотной стрелой.

После монтажа и прихватки всех листов кровли между собой монтажные шаблоны сшшались и использовались для других резервуаров ДИСИ. Практика показала, что достаточно ставить

инвентарные шаблоны не для всех лепестков кровли, а через 1—2 лепестка, и в этом случае форма кровли получается достаточно хорошей.

Следует отметить, что и при бесстендовой сборке тонкая кровля после подгибки краев лепестков приняла форму правильной сферы с торовой частью без заметных граней по образующей.

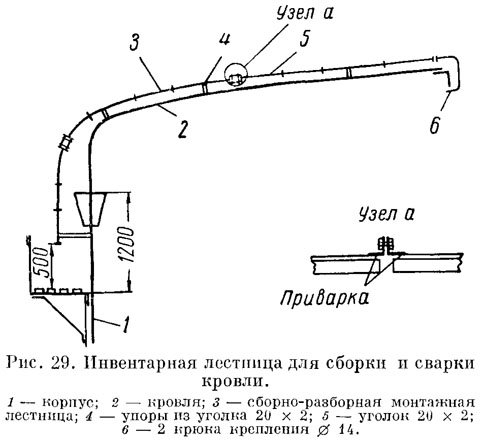

Окончательная сварка кровли производилась сверху сплошными швамп при помощи инвентарной разборной лестницы (рис. 29) и снизу прерывистым швом с инвентарной поворотной площадки (см. рис. 20). Затем на центральном листе кровли устанавливалась аппаратура, все электросварные швы кровли проверялись на плотность, и резервуар испытывался на прочность водой и созданием внутреннего давления.
