Грунтовом фундамент-противовес по сборным железобетонным плитам



Институтом в содружестве с Укрглавнефтесбытом был разработан фундамент новой конструкции — грунтовой фундамент-противовес по сборным железобетонным плитам. Фундаменты этой конструкции приняты при строительстве резервуаров ДИСИ на многих нефтебазах Укрглавнефтесбыта, например в Мироновке, Жашкове, Борисполе, Овруче, Городище, Мелитополе и др.

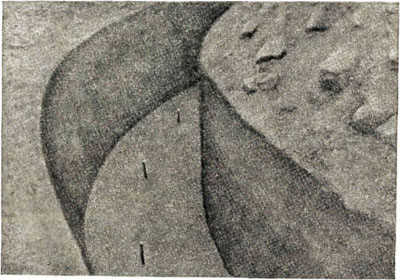

Рис. 11. Котлован с разбивкой центров сборных железобетонных
плит.

Противовес резервуара состоит из утрамбованного грунтового фундамента, заполняющего корытообразный кольцевой котлован (см. рис. 7). По низу котлована уложены сборные железобетонные плиты, к которым прикрепляются анкерные болты корпуса резервуара. Сборные железобетонные плиты изготовляются на заводе.

На месте монтажа вначале производится планировка площадки, для чего срезается растительный слой грунта не менее

20 см и проверяется горизонтальность площадки при помощи нивелировки. Корытообразный котлован размечается при помощи центрального колышка и шнура и роется экскаватором. Затем производятся выверка, подчистка дна котлована и разбиваются центры железобетонных сборных плит соответственно анкерным болтам (рис. 11).

Укладка на дно котлована сборных железобетонных плит-противовесов выполняется при помощи автокрана К-32.

В прямоугольные отверстия в плитах вводят анкерные болты (рис. 12) и поворачивают их на 90°.

Выступы, имеющиеся внизу болта, входят в специально оставленные в

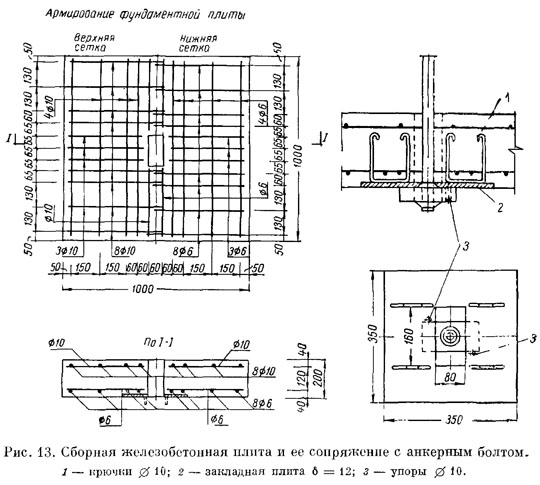

плите пазы, и получается надежное и простое соединение анкерного болта с железобетонной плитой (рис. 13). Для контроля правильности установки болта на его верхнем торце наносится риска, которая совпадает с направлением выступов болта.

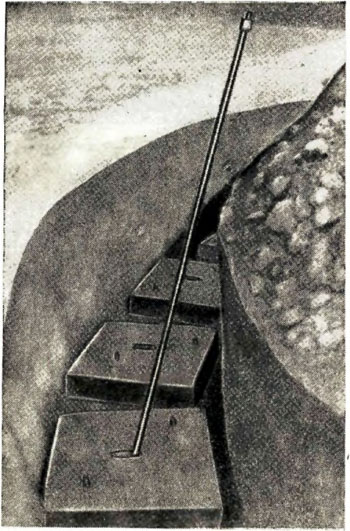

Рис. 12. Анкерный болт, заведенный в зервуара железобетонную плиту.




Риска после установки болта должна быть расположена по радиусу резервуараа.

На анкерные болты в пределах грунтового фундамента наносится усиленное антикоррозийное покрытие, состоящее из мешковины между двумя слоями битума марки 3. Головка болта покрывается двумя слоями битума марки 3—4. Поставленные анкерные болты временно закрепляют досками и отвесами выверяют их вертикальность. Затем засыпают котлован грунтом, укладывая его слоями 20—25 см. Каждый слой поливается водой и тщательно трамбуется виброукладчиками.

После засыпки кольцевого котлована сверху до проектной отметки укладывается и трамбуется грунт. Затем приступают к насыпке песчаной подушки высотой 40 см (вместе с гидроизоляционным слоем в 10 см). Песчаная подушка также увлажняется с последующим уплотнением и выполняется с уклоном 0,02 от центра к краям.


При высоком фундаменте (см. рис. 7), лежащем на железобетонных плитах, насыпной фундамент сам является достаточным противовесом; в этом случае устройства специального кольцевого котлована не требуется, и фундамент получается более экономичным.

При среднем фундаменте (см. рис. 7) кольцевой котлован выполняется меньшим по высоте, так как учитывается вес вышележащей насыпи. Весь насыпной фундамент, особенно лежащий непосредственно над железобетонными плитами, должен тщательно утрамбовываться.
