СООРУЖЕНИЕ ФУНДАМЕНТОВ-ПРОТИВОВЕСОВ В РЕЗЕРВУАРАХ ДИСИ

В резервуарах ДИСИ применены два типа фундаментов-противовесов:

из бутобетонного сплошного кольца;

грунтовой фундамент-противовес по сборным железобетонным плитам.

Фундамент-противовес из бутобетонного сплощного кольца

Эта конструкция была выполнена на Нижнеднепровской нефтебазе для резервуаров емкостью 700 и 2000 м3.
Фундамент-противовес состоял из бутобетонного кольца (с бетонной нижней частью), прикрепленного к корпусу резервуара анкерными болтами (см. рис. 6). Над бутобетонным кольцом для увеличения противовеса был насыпан песок высотой свыше 1 м и плотно утрамбован слоями по 25—30 см.

Для равномерной осадки резервуара толщина песчаной подушки под днище увеличена до 600 мм.

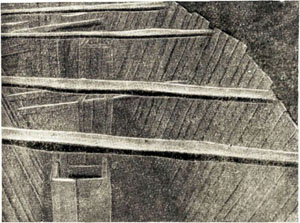

Рис. 10. Опалубка для бутобетонного кольца и деревянные короба для последующей заводки анкерных болтов.

Для удобства установки и разворачивания рулона корпуса анкерные болты ставились после его монтажа. Для этого в фундаменте были забетонированы закладные швеллеры для крепления анкерных болтов и оставлены отверстия в бутобетонной части и песчаной насыпи при помощи временных деревянных коробов (рис. 10). После монтажа корпуса к нему были приварены анкерные столики и поставлены анкерные болты, которые заводились в оставленные закладные части и после поворота в горизонтальном направлении на 90° закреплялись.

Следует отметить, что на Нижнеднепровской нефтебазе предусмотрен слив продукта самотеком, поэтому отметка днищ резервуаров поднята над поверхностью земли на 1600—2000 мм. Это потребовало устройства опалубки для сооружения бутобетонного кольца (рис. 10).


При расположении днищ резервуаров на уровне земли с обычной песчаной подушкой сооружение кольцевого фундамента-противовеса значительно упрощается, так как устройство опалубки при этом не требуется, а вместо нее экскаватором роется в грунте корытообразный котлован.

Недостатком описанной выше конструкции противовеса из сплошного кольцевого фундамента является значительный расход бутобетона и бетона, а также необходимость выполнения ее монолитной на монтажной площадке.
