КОНСТРУКЦИЯ РЕЗЕРВУАРОВ ДИСИ

На рис. 2 показан резервуар со сфероцилиндрической крышей поминальной емкостью 1000 м3 (геометрическая емкость 1235 лс3). Расчетные параметры резервуара следующие: внутреннее избыточное давление 1800 мм вод. ст., вакуум 50 мм вод. ст.

Цилиндрический корпус резервуара состоит из листов разной толщины и аналогично типовому резервуару сооружается из

рулонной заготовки. Днище резервуара плоское, обычной конструкции, также должно монтироваться из рулонов. Кровля резервуара сфероцилиндрическая. Она состоит из цилиндрических лепестков, очерченных в меридиональном направлении двумя сопряженными радиусами по коробовой кривой с плавным переходом к корпусу. Такой переход уменьшает усилия от горизонтального распора и напряжения от краевого эффекта.

Большое количество цилиндрических лепестков кровли (например, в крыше резервуара ДИСИ емкостью 2000 мъ имеется 36 лепестков), а также небольшая толщина листов (4—6 мм) дают возможность довольно просто без изготовления листов двоякой кривизны получить кровлю в виде поверхности вращения. Изготовление листов двоякой кривизны связано с известными трудностями — необходимостью применения дорогостоящей штамповки или вальцев со специальными бочкообразными валками. Причем на последних можно вальцевать тонкие листы только небольших размеров, так как в противном случае сжатые в двух направлениях кромки тонких листов теряют устойчивость и гофрируются.

Каждый лепесток сфероцилиндрической кровли по длине состоит из двух цилиндрических элементов, свальцованных но разным радиусам. Элементы лепестка свариваются в месте перехода от малого радиуса кривизны к большому.

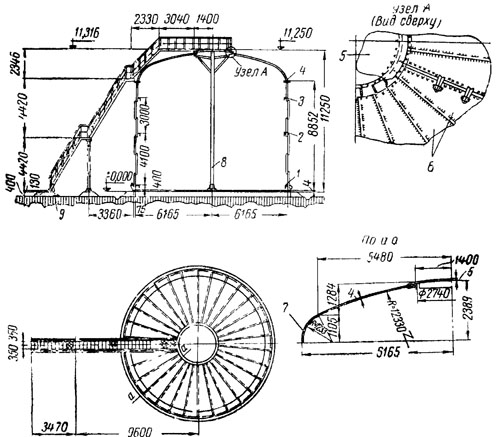

Рис. 2. Конструкция резервуара со сфероцилиндрической крышей
емкостью 1000 м3.

1 — нижнее кольцо жесткости; 2 — среднее кольцо жесткости; з — верхнее кольцо жесткости; 4 — верхнее обвязочное кольцо жесткости; 6 — центральный лист кровли;
6 — лепестки сферической части кровли; 7 — торцевая часть кровли, 8 — центральная стойка; 9 — типовая лестница.

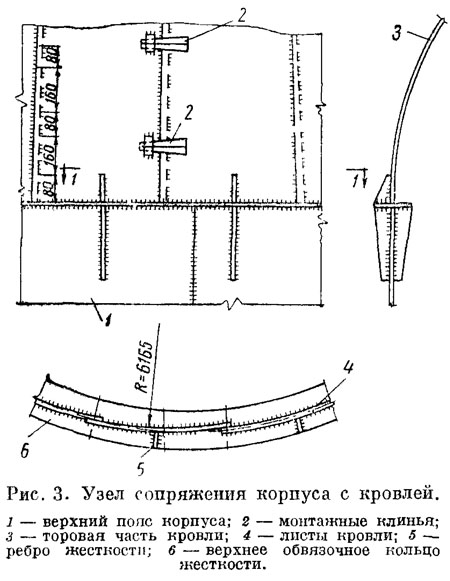

С корпусом кровля стыкуется через горизонтальный лист
или горизонтально поставленный сварной двутавр, которые
одновременно являются верхним обвязочным кольцом жесткости (рис. 3). Это дает возможность соединять лепестки кровли между собой внахлестку, что снижает трудоемкость изготовления лепестков, облегчает монтаж кровли и значительно уменьшает сварочные деформации в кольцевом направлении. Центральный круглый лист кровли имеет диаметр 3 м, что позволило расположить на нем все необходимое технологическое оборудование, а также предотвратить концентрацию напряжений в верхнем кольцевом шве кровли.

В связи со значительными сосредоточенными нагрузками от оборудования центральный лист кровли усилен снизу двумя взаимно-перпендикулярными ребрами жесткости из полосового железа.

Корпус резервуара изнутри усилен кольцевыми ребрами жесткости (см. рис. 2) для устойчивости при вакууме. Кольца жесткости состоят из неравнобоких уголков, приваренных к корпусу большей полкой, что увеличивает жесткость корпус.






В центре резервуара на днище установлена стойка из трубы диаметром 150 мм (рис. 4). Вверху стойка имеет круговой уголок, укрепленный на четырех кронштейнах. Он служит опорой для лепестков и центрального листа кровли и соединяется с ними сваркой. Внизу стойка опирается на приваренный к днищу башмак в виде стакана (рис. 5), который дает возможность стойке совместно с кровлей свободно перемещаться вверх

при внутреннем давлении и опускаться вниз после снятия давления. По всей высоте стойки имеются отверстия диаметром 20 мм через 250 мм для заполнения ее нефтепродуктом.

В построенных первоначально резервуарах ДИСИ центральная стойка предусматривалась временной для монтажа кровли резервуаров. Однако при дальнейшем строительстве резервуаров по предложению главного инженера Укрглавнефтесбыта В. Я. Маевского центральная стойка была оставлена постоянной и используется при осмотрах и капитальных ремонтах кровли. Кроме того, центральная стойка обеспечивает лучшую работу сфероцилиндрической кровли на вакуум, который может образоваться при понижении температуры или при сливе нефтепродукта.





Для того чтобы под действием внутреннего газового давления при малом количестве жидкости в резервуаре листы окрайков днища вместе с корпусом не поднимались но периметру, низ корпуса закрепляется анкерными болтами в фундаменте-противовесе. Анкерными болтами служат стальные тяги, расположенные по окружности через 1,5—2,5 м.

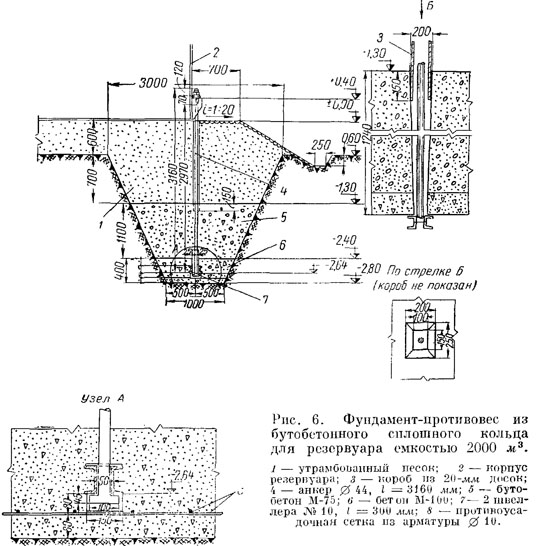

Фундамент-противовес в резервуарах ДИСИ вначале выполнялся в виде сплошного бутобетонного кольца с бетонной нижней частью (рис. 6). Для экономии бетона и индустриализации работ

конструкцию фундаментов-противовесов изменили. Теперь анкерные болты закрепляются в железобетонных сборных плитах, находящихся внизу кольцевого котлована корытообразной формы, стенки которого наклонены к вертикали на 30—40°. Пространство над сборными железобетонными плитами заполнено плотно утрамбованным грунтом. Фундамент вместе с корпусом и кровлей резервуара создают противовес, препятствующий поднятию периферийной кольцевой зоны днища при повышенном внутреннем избыточном давлении и малом количестве жидкости в хранилище (рис. 7).

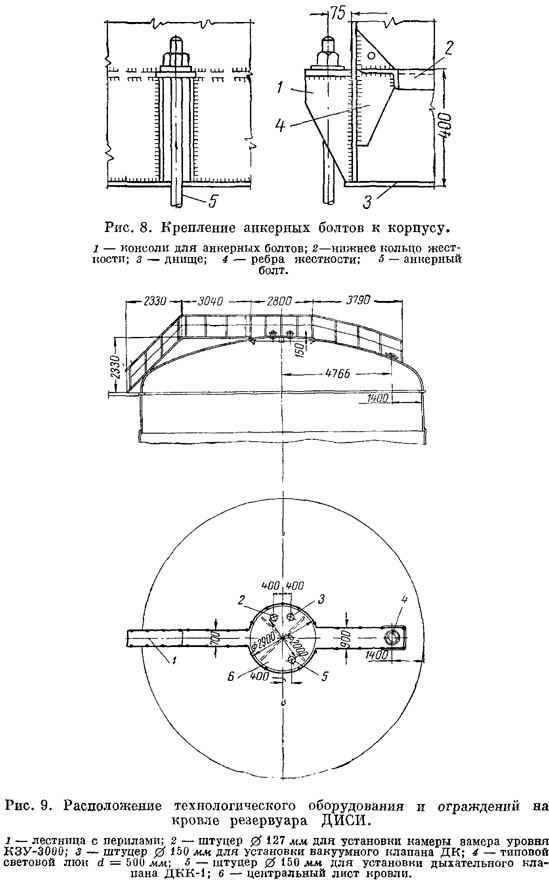

Анкерные болты передают на корпус через анкерные столики достаточно большие сосредоточенные моменты. Поэтому в нижней части стенки резервуара изнутри на уровне верха столиков поставлено кольцо жесткости, которое воспринимает горизонтальные сосредоточенные силы, разгружая оболочку корпуса (рис. 8).

Лестницы для подъема на кровлю в резервуаре ДИСИ аналогичны лестницам типовых резервуаров с той лишь разницей, что на сфероцилиндрической кровле центральный круг, где установлено технологическое оборудование, и световой люк ограждают перилами (рис. 9). Маршевые лестницы приняты облегченного типа по предложению Н. А. Фесенко (Укрглавнефтесбыт).
