ЛЕДОВОЕ СНАРЯЖЕНИЕ АЛЬПИНИСТОВ

Возросшая сложность альпинистских маршрутов требует применения современной техники в полном ее объеме, включая арсенал технических приспособлений. Его основное назначение — обеспечение безопасности. Изготавливаемое промышленностью снаряжение полностью не удовлетворяет растущих потребностей альпинистов. Этот пробел спортсмены восполняют, изготовляя самодельное снаряжение. Применение случайных материалов, стремление к необоснованному облегчению снаряжения, несоблюдение технологических требований при сварке и термической обработке часто становятся причиной аварийной ситуации. Самодельное снаряжение необходимо испытывать по методике УИАА.  Надо учитывать динамический характер критических нагрузок, добавляя некоторый запас прочности на непредвиденные обстоятельства.

Заметим, что быстрота и безопасность восхождения, значительное снижение физических нагрузок у спортсменов во многом зависят от снаряжения. Особенно важно современное снаряжение и технику вводить на начальных этапах обучения. Альпинистское снаряжение должно быть тщательно отобрано, испробовано, проверено и подогнано. Каждый восходитель подбирает технические средства, учитывая свой рост, пропорции, а также сложность, крутизну и состояние маршрута.

Техника передвижения по льду основана на относительно малой твердости ледового рельефа, что позволяет использовать острые, впивающиеся в лед предметы. К ним прежде всего относятся кошки и ледоруб, а для обеспечения безопасности — ледовые крючья.


Кошки бывают жесткие, шарнирные, специальные (платформы). Изготавливаются они методом штамповки из высококачественных сплавов хрома, никеля, молибдена. Кошки отечественного производства обычно изготавливаются из стали ЗОХГСА. Для очень сложных ледовых маршрутов употребляются кованые кошки. В настоящее время широко применяются 12-зубые кошки, хотя встречаются и 8-, 10- и 14-зубые. Их вес от 550 до 800 г. Специальные модели из высокопрочных сталей хорошо держат и на скалах. Средняя высота зубьев — 35 мм. Кошки с короткими зубьями (20—30 мм) используются для очень твердого льда, а с длинными (40—50 мм) — для фирна и плотного снега (рис. 115).

Ледоруб должен отвечать ряду требований, так как от его качества часто зависят надежность прохождения маршрута, безопасность. Состоит он из трех основных частей: головки, рукоятки и штычка (рис. 116).

Головка изготавливается из высокопрочных сплавов хрома, никеля, молибдена, других специальных сплавов и сталей. Клюв современных ледорубов согнут, что позволяет проходить очень

крутые ледовые и фирновые маршруты. Клюв острый, тонкий, с зазубринами снизу. Зазубрины увеличиваются от конца клюва к рукоятке.

Сейчас широко применяются ледорубы с двумя рядами зубьев (снизу и сверху). Такая конструкция способствует лучшему врубанию в лед. Второй конец головки представляет собой изогнутую лопатку, предназначенную для рубки ступеней, чистки льда от крошки и снега, других целей. Поэтому лопатка с обеих сторон заточена под углом 45—50°. Отверстие в головке предназначено для страховки ледоруба. Ледоруб используется для опоры при движении, рубки ступеней, организации страховки и самостраховки, а также для различных креплений в спасательных работах. Сейчас также применяются ледорубы с различной геометрией клюва и меняющимся углом наклона (рис. 117).

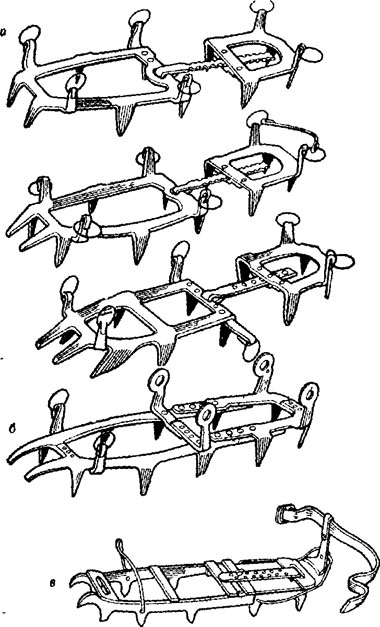

Рис. 115. Виды альпинистских кошек:
а — 10—12-зубые шарнирные; б — 12-зубые типа платформы; в — отечественного производства с защелкой тросом

Рукоятка ледоруба—овальной формы, изготавливаемся из трубки, покрытой теплоизолирующим и влагоустойчивым синтетическим материалом или резиной. Для рукоятки используются сплавы металлов, отличающихся специальными механическими свойствами. Лучшие современные образцы ледорубов выдерживают нагрузку до 1600 кг (требования УИАА — не менее 400 кг). Внутренняя полость рукоятки заполнена очень легким материалом, адсорбирующим звуковые волны, благодаря чему удается избежать неприятного звука при ударах ледоруба о скалы и лед. Сейчас также в ходу фибергласовые или специальные волокнистые рукоятки. Деревянные рукоятки применяются все реже.

Штычок ледоруба, или наконечник, часто снабжен отверстием для различных вспомогательных целей. Рукоятка и штычок имеют плавный переход.

Длина ледоруба зависит от роста альпиниста и от маршрута. Для комбинированных скально-ледовых маршрутов применяются ледорубы с короткими рукоятками (60 см), а для снежных маршрутов— с длинными (85—90 см). Вес современных ледорубов колеблется в зависимости от длины и габаритов в пределах 650—850 г.

В нашей стране сейчас используются цельнометаллические модели производства Ленинградской экспериментальной судоверфи. Рукоятка изготавливается из алюминиевого сплава в виде трубки специального сечения, на которую надето изолирующее покрытие. Головка с сильно изогнутым клювом снабжена выступающими зубчиками, лопатка или боек приварены. Ледоруб оснащен темляком из капроновой ленты.

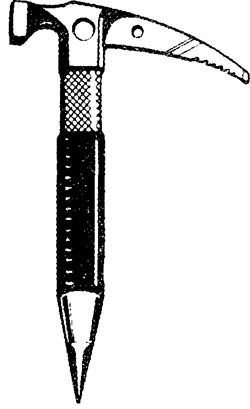

Айсбайль отличается от ледоруба только конструкцией головки, вместо лопатки имеет боек. Таким образом, айсбайль служит переходным устройством между ледорубом и молотком (рис. 118), Ледовый молоток чаще всего используется на комбинированных маршрутах с протяженными ледовыми участками. Имеет сильно изогнутый клюв. Радиус изгиба клюва молотка для вертикальных ледовых участков равен длине рукоятки. Длина рукоятки

превышает длину скальных молотков и достигает 35—45 см. Рукоятка изготавливается из высокопрочных металлических трубок. Головка точно центрирована. Клюв с острыми зубцами хорошо заточен, при ударе не вибрирует. Некоторые модели снабжены пластиной с зубчиками, укрепленной под резиновой рукояткой молотка. Пластина обеспечивает минимальную вероятность проворачивания клюва при боковой нагрузке и предохраняет от возможных ударов рукой о лед.

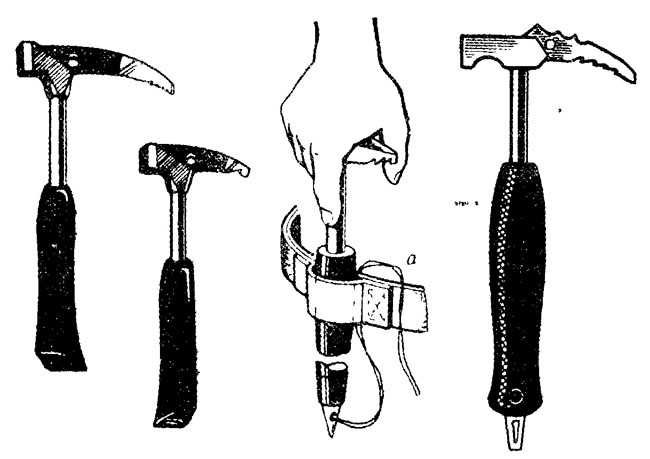

Для твердого льда используются короткие, очень тонкие клювы с маленькими зубчиками, а для фирна — длинный, достаточно толстый клюв с большими зубцами (рис. 119).



Вес современных молотков от 370 до 790 г.

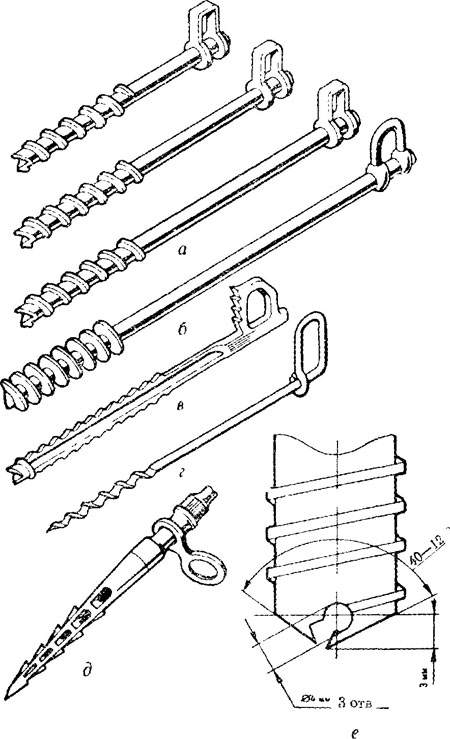

Ледовые крючья. В качестве основной точки страховки на льду применяется ледобурный крюк. Отдельные особенности его конструкции продиктованы удобством пользования и практически не сказываются на прочности крюка, установленного на льду. Состояние льда (от пористого молодого глетчерного до натечного)

влияет также мало. Для натечного льда надо сделать оговорку, касающуюся режущей части крюка. Здесь большое значение имеет точность заточки режущей части крюка, и если пятка режущих кромок не опущена (рис. 120), крюк в лед не пойдет. Даже если с большими усилиями удастся ввернуть крюк, то во льду вокруг крюка появляются внутренние напряжения и при рывке может произойти выкалывание линз льда. Крюк с правильно заточенной режущей кромкой легко от руки идет в лед. По данным испытаний, ледобур выдерживает нагрузки до 1500 кг.

Кроме повышенной и стабильной прочности к числу достоинств ледобурных крючьев можно отнести и возможность установки их практически в любом месте ледового склона. Также установлено, что ледобурные крючья лучше выдерживают долговременные статические нагрузки, чем кратковременные импульсные. Изобретение и повсеместное внедрение ледобурных крючьев явилось новым этапом в развитии альпинизма, отразилось на выборе и тактике прохождения маршрутов.

Серьга крюка выполняется в разных видах. Она может быть качающейся, плавающей, с приварной ручкой для удобства заворачивания, опускающейся по телу крюка, дистанционная. Серьга должна иметь прочность не менее 1500 кг.

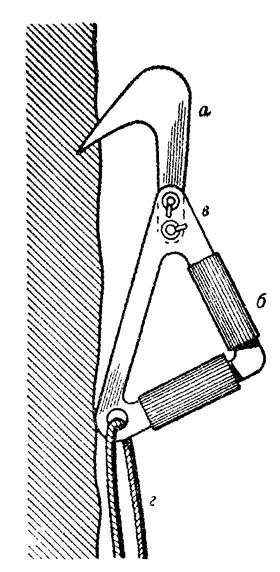

Ледовый якорь (айс-фи-фи). Для преодоления склонов большой крутизны иногда используют ледовый якорь. Варианты якорей отличаются друг от друга наличием или отсутствием лопатки, а также различными модификациями ручки. Лопатка предназначена для преодоления снежных карнизов, бергшрундов, для других вспомогательных целей (зачистка ступеней, «карманов», чистка льда под ледобу-ры). Один из интересных вариантов — складной ледовый якорь, где острый клюв убирается внутрь ручки (рис. 121). Ледовый якорь должен выдерживать нагрузку не менее 150 кг без поломок и остаточной деформации. Как и ледобурный крюк, он определил качественный скачок в ледовой технике

Специальное снежно-ледовое снаряжение. К специальному снаряжению можно отнести снежные и фирновые якоря, лавинные лопаты, зонды, лыжные палки, пилы для снега, пробки-якоря для льда и т. д

Использование снежного якоря в виде пластины, согнутой под углом 120° и снабженной двойной тросовой оттяжкой для крепления к основной веревке, позволяет увеличить в зависимости от величины якоря несущую его способность до 200—340 кгс. Рлз-меры снежных якорей различны: 300x300 мм, 200x200 мм,

140Х140 мм (рис. 91).
