Отличия гидросистемы комбайна «Дон-1500Б» с унифицированной жатвенной частью РСМ-081.27




5.1 Основные технические данные указаны в таблице 4 Таблица 4





Гидравлическая система

Максимальное давление в системе:

МПа



- основная система



12,5

-рулевое управление



16

-привод мотовила



16

-привод ходовой части (ГСП



36,3

Тандем насосов



НП 112.6МНП+НШ28Д-10Д-3

Насос рулевого управления



НШ10Е-ЗЛ

Привод ходовой части



ГСТ 112-2

Гидробак:





- емкость

л

50

- обслуживание



основная гидросистема, система объемного рулевого управления, привод мотовила, сис­тема привода ходовой части





5.2 Гидравлическая система комбайна, принципиальная схема которой показана в приложении Б, дополнилась объемным гидроприводом мотовила жатки. Силовые насосы гидросистемы объемного привода ходовой части, основной гидросистемы и гидросистемы привода мотовила (соответственно НП112, НШ-28Д-3 и НШ-10Д-3) объединены в тандем насосов НП 112.6МНП+НШ28-10-3 (Рисунок 5.1). Рабочая жидкость для всех систем - масло МГЕ-46В ТУ 38.001347-83 или масло марки «А» ТУ 38.1011282-89, емкостью для которой служит гидробак (Рисунок 5.2), применение других марок масел в гидросистеме не разрешается.

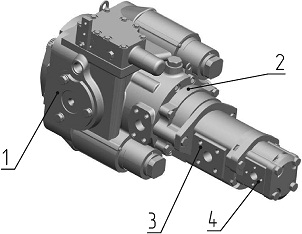

5.1 - Тандем насосов НП 112.6МНП+НШ28-10-3

1 - насос НП112; 2 - насос подпитки; 3 - насос НШ-28Д-3; 4 - насос НШ-ЮД-З Рисунок






5.3 Гидробак (Рисунок 5.2), заполненный маслом, обеспечивает работу основной гидросистемы, объемной гидросистемы рулевого управления, гидропривода мотовила жатки и гидросистемы объемного привода ходовой части.

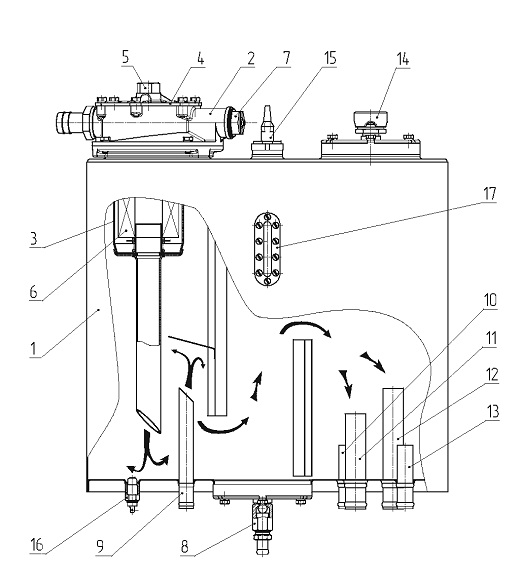

Рисунок 5.2 - Гидробак
1 - корпус бака; 2 - корпус фильтра; 3 - стакан; 4 - крышка фильтра; 5 - пробка; 6 - фильтроэле-мент; 7 - клапан-сигнализатор; 8 - сливной вентиль; 9 - патрубок сливной; 10, 11, 12, 13 - патрубки всасывающие; 14 - сапун; 15 - датчик минимального уровня масла; 16 - датчик температуры масла; 17 - маслоуказатель






Гидробак обеспечивает
охлаждение рабочей жидкости, ее очистку и температурную компенсацию изменения объема.

В гидробак установлен датчик сигнализатора температуры масла ТМ 111-12 для контроля за максимально допустимой температурой нагрева рабочей жидкости (84 + 4)°С. При превышении максимально допустимой температуры масла датчик сигнализатора температуры масла срабатывает. Звуковой сигнал и светящаяся лампочка пиктограммы на блоке световой сигнализации «Сигнал 2Б» указывают на перегрев рабочей жидкости. Дополнительно, в гидробаке установлен датчик минимального уровня масла ДМУГ-210. При снижении уровня масла в гидробаке ниже минимально допустимого, срабатывает звуковой сигнал и светящаяся лампочка пиктограммы на блоке световой сигнализации «Сигнал 2Б».





5.4 В соответствии с рисунком 5.2 гидробак состоит из: корпуса бака 1, внутри которого установлен фильтр тонкой очистки; сапуна 14; маслоуказа-теля 17; сливного устройства и всасывающих патрубков 10, 11, 12 и 13.

Фильтр обеспечивает тонкость фильтрации до 25 мкм и состоит из корпуса фильтра 2, клапана-сигнализатора 7 и фильтроэлемента 6.

Клапан-сигнализатор предназначен для контроля за чистотой фильтроэлемента, а также предохранения его от разрушения при засорении путем перелива масла в гидробак, минуя фильтроэлемент, через клапан. Величина настройки клапана (0,2 +

0,05) МПа.

Сапун обеспечивает сообщение внутренней полости гидробака с атмосферой и служит для очистки воздуха, поступающего в гидробак, от механических примесей.

Маслоуказатель предназначен для визуального контроля уровня рабочей жидкости в гидробаке. Количество масла в гидробаке должно быть в пределах между верхней и нижней рисками маслоуказателя, нанесенными на масломерном стекле.

В нижней части гидробака приварены разные по высоте всасывающие патрубки. Патрубок объемной гидросистемы рулевого управления выполнен более коротким: в случае аварийной остановки, связанной с утечкой масла, оставшегося в гидробаке масла будет достаточно для работы рулевого управления.

Для слива рабочей жидкости из гидробака в его нижней части установлен сливной вентиль 8.

5.5 Реверс наклонной камеры осуществляется с помощью гидромотора RW 400 СВМ. Шестерня гидромотора вводится в зацепление с зубчатым колесом привода наклонной камеры с помощью гидроцилиндра ЕДЦГ 108.000. Перемещение гидроцилиндра осуществляется при включении средней секции электрогидрораспределителя ЗРЭ50-41, расположенного на подмоторной раме.

В связи с использованием в комбайне гидропривода мотовила и реверса наклонной камеры с помощью гидромотора, на подмоторной раме установлены гидрораспределители ЗРЭ50-42 и 4РЭ50-33.



5.6 Гидропривод мотовила жатки, предназначен для управления скоростью вращения мотовила или подборщика. Эта система включает в себя: насос НШ-10Д-3, в составе тандема насосов; гидроблок управления; гидромотор, установленный на жатке (подборщике); полумуфты разъемные и систему гибких и жестких маслопроводов; электронный блок; пульт управления гидроприводом мотовила.

Гидроблок управления предназначен для независимого пропорционального управления пуском, остановом и скоростью вращения мотовила жатки, поддержания настроенного давления или предохранения от давления, превышающего установленное.
