Подготовка наклонной камеры для навески жатки РСМ-081.27



Установите жатку на опорные стойки 8 (Рисунок 3.2), расположенные по обе стороны корпуса жатки на боковинах и нижней трубе каркаса. На боковинах установите стойки большей длины.

Блоки пружин для жаток разной ширины захвата отличаются по количеству пружин. Поэтому устанавливать необходимо только те блоки, которыми укомплектована жатка.

Установите боковые блоки пружин 1, находящиеся в комплекте монтажных частей для навески жатки, на наклонную камеру комбайна (Рисунок 3.4):

Боковой блок пружин 1 крепится в двух местах: на нижней оси каркаса 11 и на нижней оси рычага 10. На оси каркаса блок пружин крепится с помощью шплинта 8 и шайбы 6. На нижней оси рычага необходимо установить две втулки 3, совместить скобу блока пружин с осью рычага и закрепить пальцем 2, шайбой 5, гайкой 4 и шплинтом 7.

Зафиксируйте переходную рамку в транспортное положение.

Произвести предварительное натяжение боковых блоков пружин 1 на размер 765 мм вне зависимости от ширины захвата жатки.

Произвести предварительное натяжение нижнего блока пружин 12 на размер L равный 770 мм - для 6 м жатки, 810 мм - для 7 м жатки, 870 мм - для 9 м жатки. Подведите комбайн к жатке так, чтобы верхняя труба переходной рамки наклонной камеры 3 попала под ловитель 2 на трубе каркаса жатки, поднимите жатку и с помощью двух фиксаторов 4, расположенных в нижней части корпуса жатки, жестко соедините ее с рамкой через овальные отверстия в рамке. Фиксаторы замкните шплинтами (Рисунок 3.5).

Соедините трубопроводы управления мотовилом с гидросистемой комбайна.

Для окончательной регулировки механизма вывешивания необходимо:

- отрегулировать положение граблин относительно боковин жатки так, чтобы граблины не задевали за боковины жатки;

- приподнять жатку и при наличии перекоса мотовила прокачать гидросистему, для чего несколько раз переместить мотовило по высоте и горизонтали, если при прокачке не исчезнет перекос по высоте или горизонтали, то открутить на пол-оборота штуцер гидроцилиндра, который отстает в движении, слить часть масла вместе с воздухом, попавшим в гидросистему, затем закрутить штуцер;

- обеспечить синхронным натяжением обоих блоков пружин давление жатки на почву, замеренное на носках делителей, по 25-35 кг на каждой из сторон.

После навески жатки на наклонную камеру опорные стойки установить в кронштейны, расположенные на нижней и верхней трубах каркаса.

Подсоединить карданный вал, расположенный с левой стороны жатки к валу наклонной камеры 13 (Рисунок 3.4). Прокрутите жатку в течение 5 мин, предварительно убедившись в полной безопасности включения рабочих органов, в отсутствии посторонних предметов под шнеком и на мотовиле жатки; проверьте крепление защитных ограждений.

Проверьте наличие масла в механизме привода режущего аппарата.

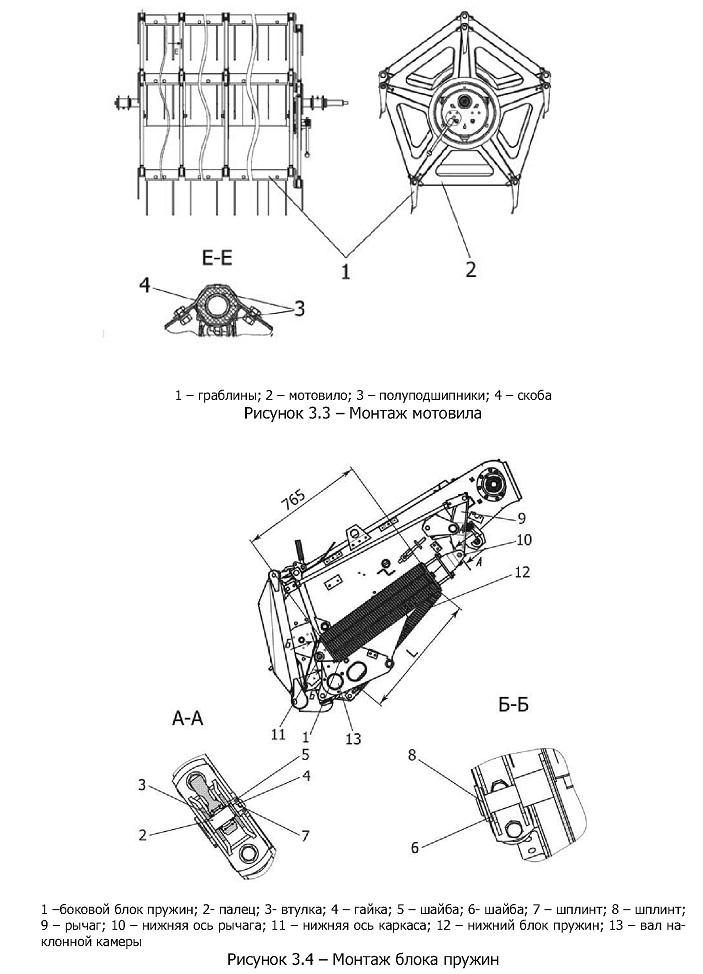

Рисунок 3.3 - Монтаж мотовила
1 - граблины; 2 - мотовило; 3 - полуподшипники; 4 - скоба

Рисунок 3.4 - Монтаж блока пружин

1 -боковой блок пружин; 2- палец; 3- втулка; 4 - гайка; 5 - шайба; 6- шайба; 7 - шплинт; 8 - шплинт; 9 - рычаг; 10 - нижняя ось рычага; 11 - нижняя ось каркаса; 12 - нижний блок пружин; 13 - вал наклонной камеры

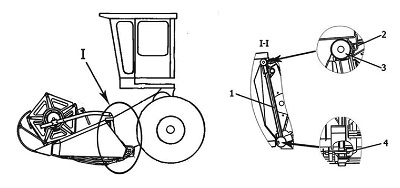

Рисунок 3.5 - Схема соединения наклонной камеры с жаткой
1 - наклонная камера; 2 - ловитель;3 - верхняя труба переходной рамки наклонной камеры;
4 - фиксатор
