ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ КОМБАЙНОВЫЙ ЗАВОД «РОСТСЕЛЬМАШ»



Дополнение № 8-2005 «Дон-1500Б» к Инструкции по эксплуатации и техническому обслуживанию на комбайн самоходный зерноуборочный РСМ-10Б «Дон-1500Б»






Камера наклонная имеет измененную конструкцию подвески и регулировки механизма вывешивания нижнего вала транспортера, для обеспечения необходимого зазора между днищем каркаса наклонной камеры и планками транспортера при уборке кукурузы на зерно.

1. Регулировка зазора производится с помощью поворотных опор 1 (рисунок 1). Первоначальное положение опор (в состоянии поставки) рассчитано на уборку зерновых колосовых и крупяных культур. Опоры расположены на левой и правой боковинах каркаса наклонной камеры.

Для обеспечения уборки кукурузы на зерно необходимо:

- на верхней опоре 1 отпустить болт (М16) 2 до упора, выкрутить болт (М12)

3. Вращая за болт (М16) 2 повернуть опору 1 до совпадения верхнего отверстия 4 в боковине и опоре. Установить болт (М12) 3 и затянуть оба болта (М12 и М16) 2 и 3;

- через входное окно в наклонной камере поднять нижний вал транспортера 5 и зафиксировать его в поднятом положении. Произвести перестановку нижней опоры аналогично верхней.

Указанные регулировки произвести на обеих боковинах наклонной камеры.

Перестановка опор обеспечивает зазор А от днища наклонной камеры до нижней планки транспортера (в районе оси нижнего вала транспортера) не менее 40 мм.

2. Для натяжения цепочно-планчатого транспортера (рисунок 2) необходимо отпустить гайку 1 крепления оси 2 рычагов подвески нижнего вала транспортера на левой и правой боковинах. Расконтрить винт 3 с помощью гаек 4, и гайками 4 произвести натяжение транспортера так, чтобы прогиб нижней ветви цепи в средней части транспортера наклонной камеры Б=10...20 мм. После чего законтрить винт 3 гайками

4, и затянуть гайку 1 крепления оси.

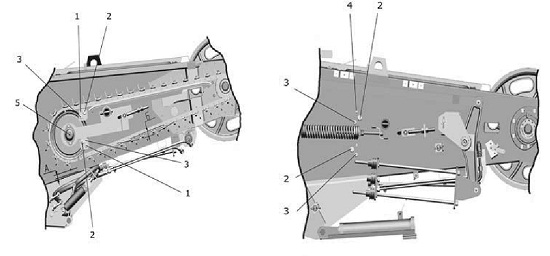

Рисунок 1.

1-поворотные опоры; 2-6олт М 16; 3-болт М 12; 4-верхнее отверстие; 5-нижний вал транспортера. А - зазор от днища наклонной камеры до нижней планки транспортера.
Б - провисание цепи транспортера.

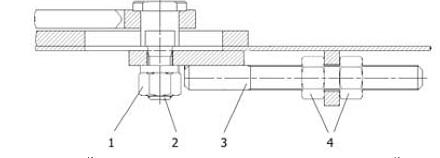

Рисунок 2.

1 - гайка крепления оси; 2 - ось; 3 - винт; 4 - гайки.







После проведения регулировок навесить приспособление для уборки кукурузы, в соответствии с «Руководством по эксплуатации» на приспособление.
