Приложение Б
Схема гидравлическая принципиальная комбайна РСМ-10Б «Дон-1500Б»
(обязательное)
Рисунок Б.1 - Гидропривод ходовой части
НА-насос управляемый; МП-гидромотор; ПМ12—полумуфта наружная; Б2-
гидробак ГСТ; Ф-фильтр всасывающий; АТ-радиатор;

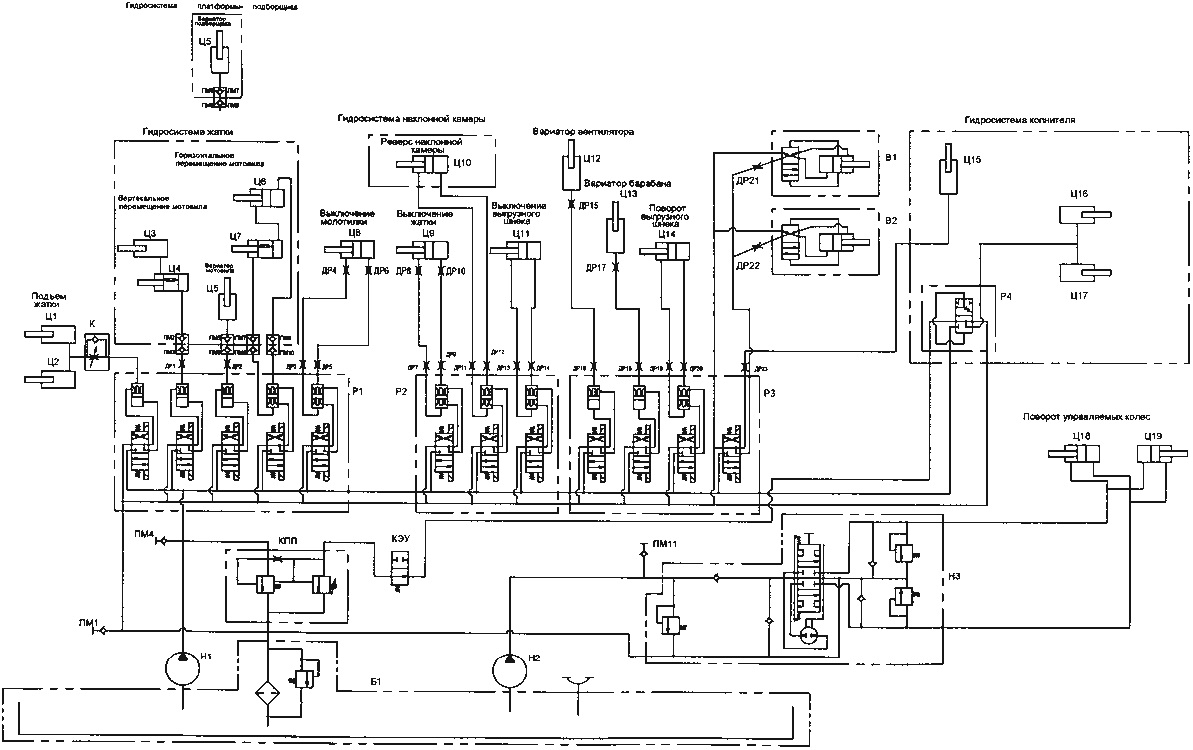

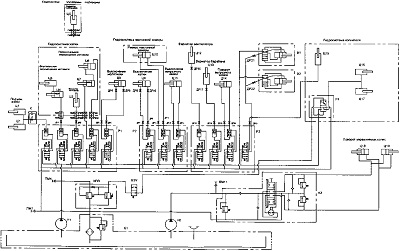

Рисунок Б.2 - Гидросистемы адаптеров и основная гидросистема комбайна с копнителем
Б1 гидробак; В1, В2 вибратор; ДРЗ,4,5,6,7.8.9,10,15,16,17,18 дроссель 0 0,8 мм; ДР2,13 дроссель 0 1 мм; ДР20,23 дроссель 0 1,4 мм; ДР1,11,12,14,19,21,22 дроссель 0 3 мм; К - клапан дросселирующий настраиваемый; КН клапан предохранительно-переливной; КЭУ клапан с электромагнитным управлением; Н1 насос основной щцросистемы; Н2 насос рулевой гидросистемы; НЗ агрегат рулевой; ПМ1,2,4,5,7,9,11 полумуфта наружная; ПМЗ ,6,8,10 полумуфта внутренняя; PI, Р2, РЗ гидрораспределители; Р4 распределитель копнителя; Ц1,2 гидроцилиндр подъема жатки; ЦЗ ,4 гидроцилиндры вертикального перемещения мотовила; Ц5 гидроцилиндр вариатора мотовила и вариатора подборщика; Ц6,7 гидроцилиндры горизонтального перемещения мотовила; Ц8 гидроцилиндр леникса включения молотилки; Ц9 гидроцилиндр леникса включения жатки; Ц10 гидроцилиндр реверса наклонной камеры; Ц11 гидроцилиндр леникса выгрузного шнека; Ц12 гидроцилиндр вариатора вентилятора; Ц13 гидроцилиндр вариатора барабана; Ц14 гидроцилиндр поворота выгрузного шнека; Ц15 гидроцилиндр защелки копнителя; Ц16,17 гидроцилиндр закрытия копнителя; Ц18,19 - гадроцилиндр поворота рулевых колес.

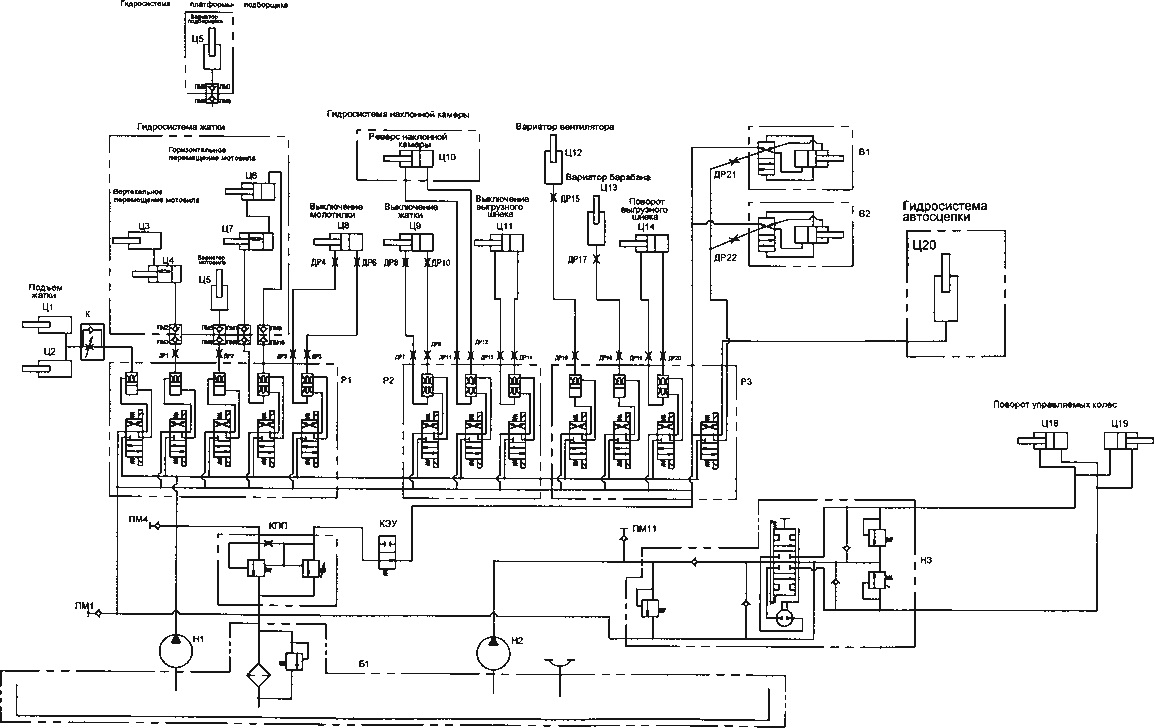

Рисунок Б.З - Гидросистемы адаптеров и основная гидросистема комбайна с приспособлением ПКН-1500Б
Б1 гидробак; В1, В2 вибратор; ДРЗ,4,5,6,7.8.9,10,15,16,17,18 дроссель 0 0,8 мм; ДР2,13 дроссель 0 ] мм; ДР20 дроссель 0 1,4 мм; ДР1,11,12,14,19,21,22 дроссель 0 3 мм; К - клапан дросселируюпщй настраиваемый; КН клапан предохранительно-переливной; КЭУ клапан с электромагнитным управлением; Н] насос основной гидросистемы; Н2 насос рулевой щцросистемы; НЗ агрегат рулевой; ПМ1,2,4,5,7,9,11 полумуфта наружная; ПМЗ,6,8,10 полумуфта внутренняя; Р], Р2, РЗ щцрораспределители; Ц1,2 гидроцилиндр подъема жатки; ЦЗ ,4 гидроцилиндры вертикального перемещения мотовила; Ц5 гидроцилиндр вариатора мотовила и вариатора подборщика; Цб,7 гидроцилиндры горизонтального перемещения мотовила; Ц8 гидроцилиндр леникса включения молотилки; Ц9 гидроцилиндр леникса включения жатки; Ц10 гидроцилиндр реверса наклонной камеры; Ц11 гидроцилиндр леникса выгрузного шнека; Ц12 гидроцилиндр вариатора вентилятора; Ц13 гидроцилиндр вариатора барабана; Ц14 гидроцилиндр поворота выгрузного шнека; Ц18,19 - гидроцилиндр поворота рулевых; Ц20 гидроцилиндр опрокидывания тележки автосцепки

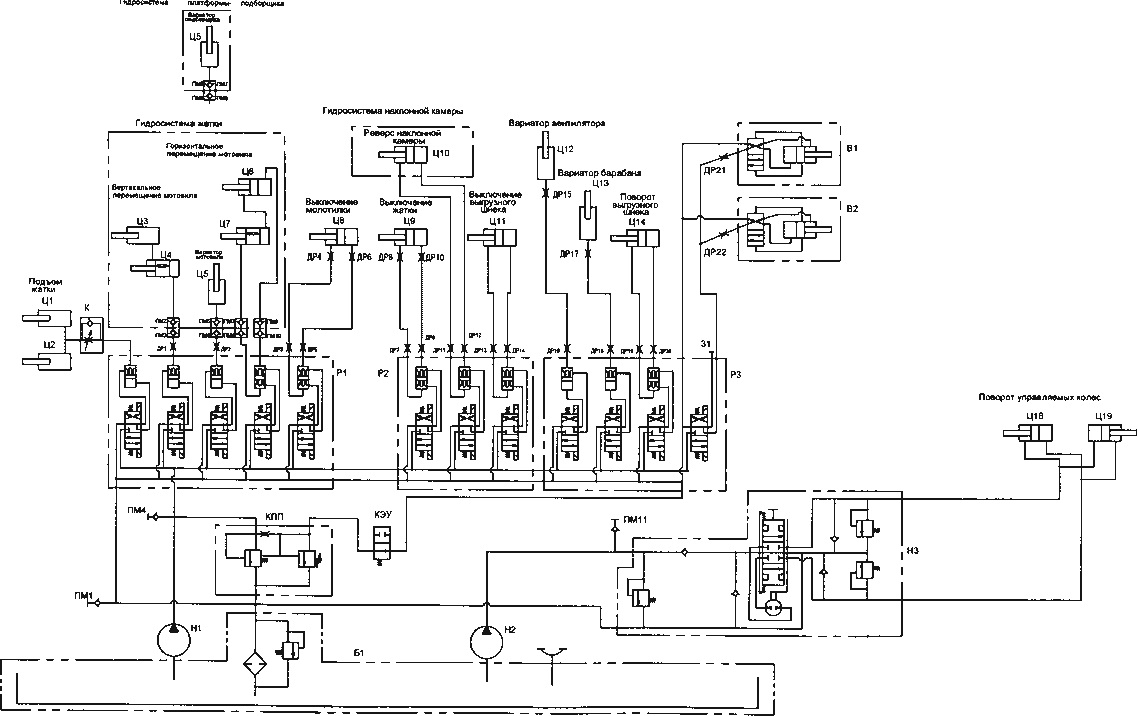

Рисунок Б.4 - Гидросистемы адаптеров и основная гидросистема комбайна с измельчителем-разбрасывателем
Б1 гидробак; Bl, В2 вибратор; ДРЗ.4,5,6,7.8.9,10,15,16,17,18 дроссель 0 0,8 мм; ДР2,13 дроссель 0 1 мм; ДР20 дроссель 0 1,4 мм; ДР1,11,12,14,19,21,22 дроссель 0 3 мм; К - клапан дросселирующий настраиваемый; КН клапан предохранительно-переливной; КЭУ клапан с электромагнитным управлением; Ш насос основной гидросистемы; Н2 насос рулевой гидросистемы; НЗ агрегат рулевой; ПМ1,2,4,5,7,9,11 полуму фта наружная; ПМЗ ,6,8,10 полумуфта внутренняя; PI, Р2, РЗ гидрораспределители; Ц1,2 шдроцилиндр подъема жатки; Ц3,4 гидроцилиндры вертикального перемещения мотовила; Ц5 гидроцилиндр вариатора мотовила и вариатора подборщика; Цб,7 гидроцилиндры горизонтального перемещения мотовила; Ц8 гидроцилиндр леникса включения молотилки; Ц9 гидроцилиндр леникса включения жатки; Ц10 гидроцилиндр реверса нахлонной камеры; Ц11 гидроцилиндр леникса выгрузного шнека; Ц12 гидроцилиндр вариатора вентилятора; Ц13 гидроцилиндр вариатора барабана; Ц14 гидроцилиндр поворота выгрузного шнека; Ц18,19 - гидроцилиндр поворота рулевых; 31 заглушка
