7.10
Смазка комбайна РСМ-10Б «Дон-1500Б»
В период эксплуатации смазку комбайна производите в соответствии с
таблицей 9 смазки и схемами смазки №№ 1н-4 (рисунки 7.1 - 7.4).
Таблица и схемы смазки распространяются на исполнение комбайна в
комплектации с жаткой и копнителем (схемы смазки №1 и №2), а также на
сменные агрегаты: измельчитель-
разбрасыватель (схема смазки №3) и платформу-подборщик (схема смазки
№4).
Смазку двигателя производите в соответствии с эксплуатационным
документом на двигатель. НЕОБХОДИМО:
применять основные смазочные материалы, указанные в таблице смазки, или
дублирующие их (см. «Условные обозначения на схемах смазки»);
перед смазкой удалять загрязнения с масленок;
для равномерного распределения смазки включить рабочие органы комбайна и
прокрутить на холостых оборотах от 2 до 10 мин, а на вариаторах
несколько раз перевести ремни из одного крайнего положения в другое;
смазку ступиц управляемых колес после 240 ч работы производить сле-
дующим образом: снять колпак ступицы, очистить поверхность первого
подшипника от затвердевшей смазки для свободного проникновения смазки
между роликами ко второму подшипнику, установить колпак ступицы на место
и прошприцевать через масленку до появления смазки из-под корпуса
сальника с внутренней стороны колеса;
смазку поворотного устройства выгрузного шнека производить в разных
положениях шнека для увеличения зоны смазки. После завершения смазки
несколько раз перевести шнек из одного крайнего положения в другое.
На схемах точки смазки сгруппированы в зависимости от периодичности
смазки: через 10 ч работы (ЕТО); 60 ч (ТО-1), 240 ч (ТО-2), 480 ч и 720
ч.
Условные обозначения на схемах смазки:
1 — Литол-24 ГОСТ 21150-87
или смазка № 158М ТУ 38.301-40-25-94;
13 - Масло трансмиссионное ТСп-15К или Т Ап-15В ГОСТ 23652-79.
Таблица 9
|
№№ позиций па схемах смазки |
Наименование точек смазки |
Наименование, марка и обозначение стандарта на смазочные материалы |
Количество точек смазки (объем в л (масса в кг) ГСМ, заправляемых в машину при смене смазки) |
Перио дичность смазки, ч |
Примечание |
|
|
Смазка при эксплуатации |
Смазка при хранении |
|||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Жатка (схемы смазки №№1,2)
|
||||||
|
1 |
Подшипники соединения МКШ и ножа |
Смазка Литол-24 ГОСТ 21150-87 |
Смазка Литол-24 ГОСТ 21150-87 |
2(0,008) |
10 |
|
|
2 |
Устройство предохранительное мотовила |
Смазка Литол-24 ГОСТ 21150-87 |
Смазка Литол-24 ГОСТ 21150-87 |
1(0,006) |
60 |
|
|
3 |
Устройство предохранительное шнека |
Смазка Литол-24 ГОСТ 21150-87 |
Смазка Литол-24 ГОСТ 21150-87 |
1(0,006) |
60 |
|
|
4 |
Шкив ведомый вариатора мотовила |
Смазка Литол-24 ГОСТ 21150-87 |
Смазка Литол-24 ГОСТ 21150-87 |
1(0,019) |
60 |
|
|
5 |
Шкив ведущий вариатора мотовила |
Смазка Литол-24 ГОСТ 21150-87 |
Смазка Литол-24 ГОСТ 21150-87 |
1(0,019) |
60 |
|
|
6 |
Оси рычагов механизма уравновешивания жатки |
Смазка Литол-24 ГОСТ 21150-87 |
Смазка Литол-24 ГОСТ 21150-87 |
2(0,032) |
60 |
|
|
7 |
Подшипники вала мотовила |
Смазка Литол-24 ГОСТ 21150-87 |
Смазка Литол-24 ГОСТ 21150-87 |
2(0,020) |
60 |
|
|
8 |
Опоры защитных кожухов карданного вала |
Смазка Литол-24 ГОСТ 21150-87 |
Смазка Литол-24 ГОСТ 21150-87 |
2(0,020) |
60 |
для жаток 6, 7 м |
|
4(0,040) |
для жатки 8,6 м |
|||||
|
9 |
Рабочая поверхность телескопической пары карданного вала |
Смазка Литол-24 ГОСТ 21150-87 |
Смазка Литол-24 ГОСТ 21150-87 |
1(0,040) |
60 |
для жаток 6, 7 м |
|
2(0,080) |
для жатки 8,6 м |
|||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
10 |
Ролики проставки |
Смазка Литол-24 ГОСТ 21150-87 |
Смазка Литол-24 ГОСТ 21150-87 |
2(0,024) |
240 |
|
|
11 |
Оси блоков пружин уравновешивания жатки |
Смазка Литол-24 ГОСТ 21150-87 |
Смазка Литол-24 ГОСТ 21150-87 |
2(0,020) |
240 |
|
|
12 |
Механизм качающейся шайбы |
Масло трансмиссионное ТСп-15К ГОСТ 23652-79 |
Масло трансмиссионное ТСп-15К ГОСТ 23652-79 с 5-10 % присадки АКОР-1 ГОСТ 15171-78 |
1(1,000) (0,050) |
480 |
|
|
|
|
|
|
|
|
|
|
Наклонная камера (схемы смазкн №№1,2)
|
||||||
|
14 |
Центральный шарнир уравновешивания жатки |
Смазка Литол-24 ГОСТ 21150-87 |
Смазка Литол-24 ГОСТ 21150-87 |
1(0,050) |
60 |
|
|
15 |
Подшипники верхнего вала |
Смазка Литол-24 ГОСТ 21150-87 |
Смазка Литол-24 ГОСТ 21150-87 |
2(0,014) |
240 |
|
|
16 |
Рычаг механизма реверса и шток фиксатора реверса |
Смазка Литол-24 ГОСТ 21150-87 |
Смазка Литол-24 ГОСТ 21150-87 |
2(0,020) |
240 |
|
|
|
|
|
|
|
|
|
|
Молотилка (схемы смазки №№1,2
|
|
|||||
|
18 |
Ступица шнека бункера |
Смазка Литол-24 ГОСТ 21150-87 |
Смазка Литол-24 ГОСТ 21150-87 |
1(0,014) |
60 |
|
|
19 |
Подшипники ведомого вала редуктора наклонного шнека бункера |
Смазка Литол-24 ГОСТ 21150-87 |
Смазка Литол-24 ГОСТ 21150-87 |
1(0,120) |
60 |
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
20 |
Трущиеся поверхности поворотного устройства выгрузного шнека |
Масло трансмиссионное ТСп-15К ГОСТ 23652-79 |
Масло трансмиссионное ТСп-15К ГОСТ 23652-79 с 5-10 % присадки AKOP-1 ГОСТ 15171-78 |
1(0,033) (0,002) |
60 |
|
|
21 |
Подшипники вала молотильного барабана |
Смазка Литол-24 ГОСТ 21150-87 |
Смазка Литол-24 ГОСТ 21150-87 |
1(0,080) |
240 |
|
|
22 |
Подшипники вала отбойного битера |
Смазка Литол-24 ГОСТ 21150-87 |
Смазка Литол-24 ГОСТ 21150-87 |
2(0,080) |
240 |
|
|
23 |
Подшипники заднего контрпривода |
Смазка Литол-24 ГОСТ 21150-87 |
Смазка Литол-24 ГОСТ 21150-87 |
2(0,014) |
240 |
|
|
24 |
Редуктор наклонного шнека |
Масло трансмиссионное ТСп-15К ГОСТ 23652-79 |
Масло трансмиссионное ТСп-15К ГОСТ 23652-79 с 5-10 % присадки AKOP-1 ГОСТ 15171-78 |
1(0,300) (0,0150) |
240 |
|
|
|
|
|
|
|
|
|
|
Моторная установка (схемы смазки №№1,2)
|
||||||
|
26 |
Ось рычага натяжного устройства привода гидронасоса ходовой части |
Смазка Литол-24 ГОСТ 21150-87 |
Смазка Литол-24 ГОСТ 21150-87 |
1(0,100) |
60 |
|
|
27 |
Охват механизма привода молотилки |
Смазка Литол-24 ГОСТ 21150-87 |
Смазка Литол-24 ГОСТ 21150-87 |
1(0,010) |
240 |
|
|
|
|
|
|
|
|
|
|
Мост ведущих колес (схемы смазки №№1,2)
|
||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
29 |
Втулки соединительных полуосей |
Смазка Литол-24 ГОСТ 21150-87 |
Смазка Литол-24 ГОСТ 21150-87 |
2(0,006) |
240 |
|
|
30 |
Редукторы бортовые левый и правый |
Масло трансмиссионное ТСп-15К ГОСТ 23652-79 |
Масло трансмиссионное ТСп-15К ГОСТ 23652-79 с 5-10 % присадки АКОР-1 ГОСТ 15171-78 |
2(4,000) (0,400) |
720 |
Кроме 264 020.1 |
|
|
|
|
|
2(9,6) (0,500) |
|
264.020.1 |
|
31 |
Коробка диапазонов |
Масло трансмиссионное ТСп-15К ГОСТ 23652-79 |
Масло трансмиссионное ТСп-15К ГОСТ 23652-79 с 5-10 % присадки АКОР-1 ГОСТ 15171-78 |
1(10,00) (0,500) |
720 |
MB 1500- 00.00.000-01; 3518020-43040 |
|
|
|
|
|
1(7,000) (0,35) |
MB 1500- 00.00.000; MB 1500- 00.00.000-02; МВД 01.00.000В; 264 020.1 |
|
|
Мост управляемых коле (схемы смазки №№1,2)
|
||||||
|
32 |
Подшипники крепления балки |
Смазка Литол-24 ГОСТ 21150-87 |
Смазка Литол-24 ГОСТ 21150-87 |
2(0,020) |
60 |
|
|
33 |
Шкворни поворотных кулаков |
Смазка Литол-24 ГОСТ 21150-87 |
Смазка Литол-24 ГОСТ 21150-87 |
2(0,300) |
240 |
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
34 |
Подшипники шарниров гид- роципиндров поворота и рулевой тяги |
Смазка Литол-24 ГОСТ 21150-87 |
Смазка Литол-24 ГОСТ 21150-87 |
6(0,018) |
240 |
|
|
|
|
|
|
|
|
|
|
Управление коробкой диапазонов (схемы смазки №№1,2)
|
||||||
|
36 |
Ось рычага блока переключения коробки диапазонов |
Смазка Литол-24 ГОСТ 21150-87 |
Смазка Литол-24 ГОСТ 21150-87 |
1(0,003) |
240 |
|
|
37 |
Палец штока включения коробки диапазонов |
Смазка Литол-24 ГОСТ 21150-87 |
Смазка Литол-24 ГОСТ 21150-87 |
1(0,003) |
240 |
|
|
|
|
|
|
|
|
|
|
Копнитель (схемы смазки №№1,2)
|
||||||
|
39 |
Подшипники вала половона- бивателя |
Смазка Литол-24 ГОСТ 21150-87 |
Смазка Литол-24 ГОСТ 21150-87 |
2(0,010) |
240 |
|
|
40 |
Подшипники граблины левой соломонабивателя |
Смазка Литол-24 ГОСТ 21150-87 |
Смазка Литол-24 ГОСТ 21150-87 |
2(0,010) |
240 |
|
|
41 |
Подшипники граблины правой соломонабивателя |
Смазка Литол-24 ГОСТ 21150-87 |
Смазка Литол-24 ГОСТ 21150-87 |
2(0,010) |
240 |
|
|
42 |
Подшипники средней опоры валов соломонабивателя |
Смазка Литол-24 ГОСТ 21150-87 |
Смазка Литол-24 ГОСТ 21150-87 |
1(0,030) |
240 |
|
|
|
|
|
|
|
|
|
|
Измельчитель (схема смазки №3)
|
||||||
|
44 |
Подшипники измельчающего барабана |
Смазка Литол-24 ГОСТ 21150-87 |
Смазка Литол-24 ГОСТ 21150-87 |
2(0,014) |
240 |
|
|
|
|
|
|
|
|
|
|
Платформа-подборщик (схема смазки №4)
|
||||||
|
46 |
Устройство предохранительное шнека |
Смазка Литол-24 ГОСТ 21150-87 |
Смазка Литол-24 ГОСТ 21150-87 |
1(0,060) |
60 |
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
47 |
Шкив ведомый вариатора |
Смазка Литол-24 ГОСТ 21150-87 |
Смазка Литол-24 ГОСТ 21150-87 |
1 ("0,019) |
60 |
|
|
48 |
Шкив ведущий вариатора |
Смазка Литол-24 ГОСТ 21150-87 |
Смазка Литол-24 ГОСТ 21150-87 |
1 ("0,019) |
60 |
|

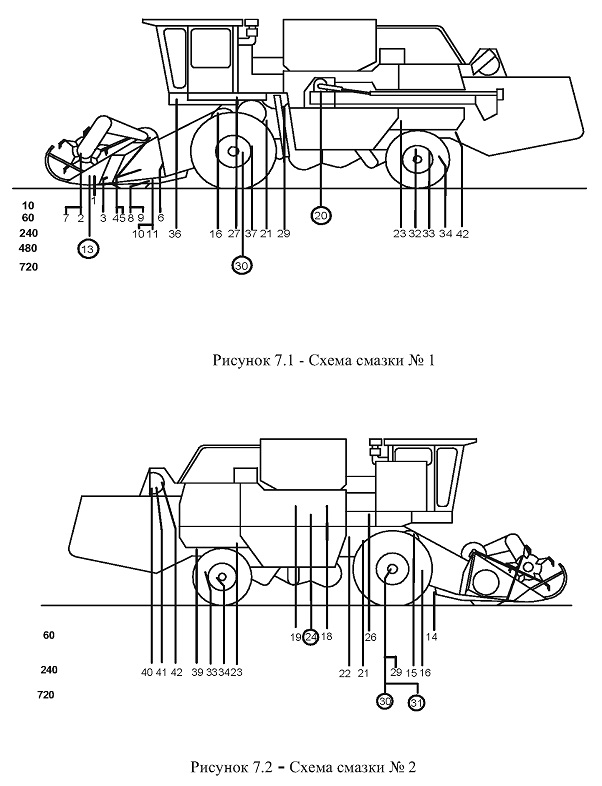

Рисунок 7.1 - Схема смазки № 1
Рисунок 7.2 - Схема смазки № 2

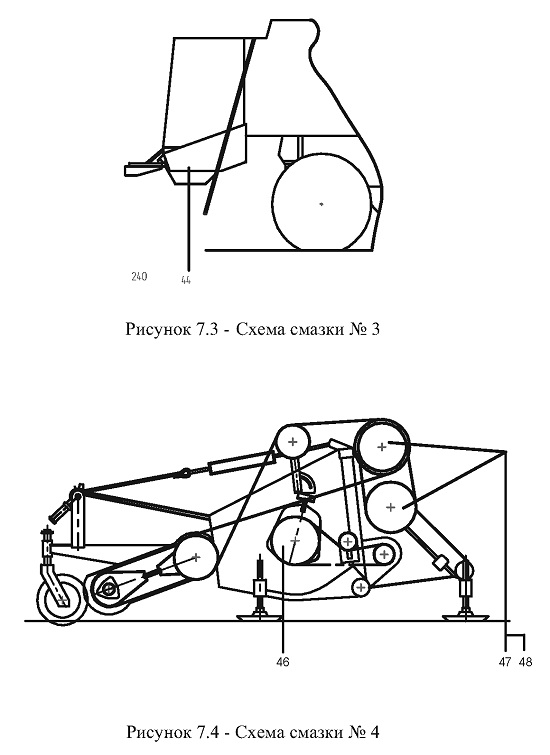

Рисунок 7.3 - Схема смазки № 3
Рисунок 7.4 - Схема смазки № 4
