6.11
Эксплуатация моторной установки комбайна РСМ-10Б
«Дон-1500Б»
6.11.1 Перед пуском двигателя установите в нейтральное положение рычаг
переключения передач и убедитесь, что механизмы включения и выключения
привода молотилки и наклонной камеры отключены.
Пуск и эксплуатацию двигателя производить в соответствии с его
инструкцией по эксплуатации.
6.11.2 Для водяной системы охлаждения двигателя применять только чистую,
«мягкую» воду, дающую наименьшую накипь.
Слив воды из радиатора осуществлять краном, находящимся в нижней части
блока радиаторов.
Чтобы обеспечить хороший доступ к блоку радиаторов для очистки его
сжатым воздухом, надо при поднятом воздухозаборнике повернуть вокруг
осей крепления на 45-60° рамку, расположенную между блоком радиаторов и
воздухозаборником.
6.11.3 Регулировка воздухозаборника в процессе эксплуатации (при
необходимости) предусматривает регулировку разгрузки петель
воздухозаборника и регулировку плотности прилегания воздухозаборника к
блоку радиаторов (см. п.5.2.2).
6.11.4 Слив масла из картера двигателя осуществлять через шланг,
прикрепленный к сливному отверстию картера двигателя.
6.11.5 Привод гидронасоса ходовой части имеет следующие регулировки:
- регулируется натяжение приводного ремня 23 (рисунок 6.33). Прогиб в
середине ведущей ветви должен составлять 10-15 мм при усилии 60 Н;
- регулируется толщина А амортизатора 6 до значения 13-15 мм путем
вращения шайбы 5 и гайки 4.
6.11.6 Слив воды-конденсата, грязи и ржавчины из топливного бака в
течение одной-двух смен производится через сливной клапан, прикрученный
к отстойнику.

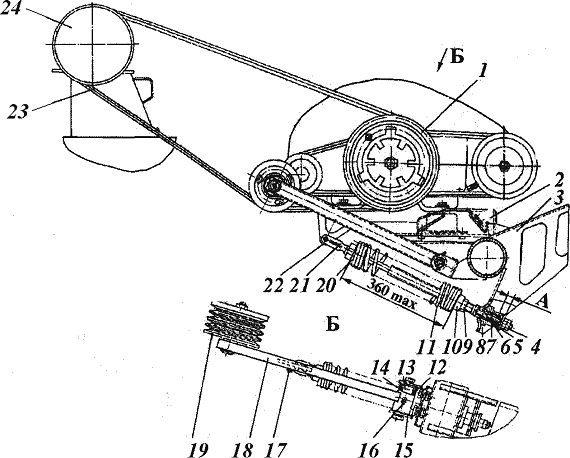

Рисунок 6.33
1-шкив двигателя; 2-рама моторно-силовой установки; 3-кронштейн рамы; 4,
9-гайки; 5, 12, 14-шайбы; 6-амортизатор; 7-шпилька; 8-втулка натяжная;
10, 20-пробки; 11-пружина; 13-втулка; 15-кольцо стопорное; 16, 22-оси;
17-масленка; 18-рычаг шкива; 19-шкив натяжной; 21-вилка; 23-ремень
приводной; 24-шкив привода гидронасоса
