6.7.11

Транспортирующие устройства молотилки комбайна РСМ-10Б «Дон-1500Б»



В конструкцию транспортирующих устройств зерновой и колосовой групп введены предохранительные фрикционные муфты, предназначенные для предохранения устройств от поломок при перегрузках.

Предохранительные муфты отрегулированы на крутящий момент 10 кгс-м. В случае забивания шнеков или элеваторов муфты пробуксовывают.

ВНИМАНИЕ! Время работы г при перегрузке (буксовании) не должно превышать 5 с.






6.7.12

Механизм реверса наклонной камеры молотилки комбайна РСМ-10Б «Дон-1500Б»

При забивании наклонной камеры хлебной массой выполните следующее:

- отключите привод жатвенной части;

- потяните и поверните маховики 3 и 9 (рисунок 6.25) так, чтобы они опустились в глубокие пазы 4, а фиксаторы 6 под действием

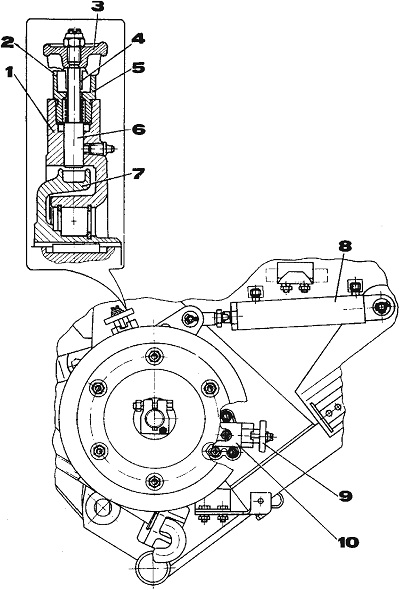

Рисунок 6.25
1-водило; 2-мелкий паз стакана; 3,9-маховики; 4-глубокий паз стакана; 5-стакан; 6-фиксатор; 7-храповик: 8-гидроцилиндр; 10-кронштейн
пружин соприкасались с храповиком 7;






- с помощью двух кнопок пульта, расположенного на правом лонжероне снаружи кабины, включите гидроцилиндр 8 на прямой и обратный ход для вращения рабочих органов с помощью храповика;



- очистив рабочие органы, потяните и поверните маховики 3 и 9 так, чтобы они опустились в мелкие пазы стакана 2, а фиксаторы 6 не касались храповика 7.

ВНИМАНИЕ! Неправильное пользование храповым механизмом может стать причиной выхода из строя наклонной камеры.

Привод жатвенной части после очистки наклонной камеры допускается включать только в том случае, если маховики установлены в мелких пазах стакана.







6.7.13 Режим работы молотилки, очередность корректировки, а также рекомендуемые рабочие скорости комбайна указаны в приложении И.

В случае залипания подбарабанья на уборке влажных культур очистку его производите чистиком (из комплекта ЗИП) через боковые окна молотилки или снизу, предварительно сняв надставку стрясной доски.
