6.7.8

Особенности сборки соломотряса молотилки комбайна РСМ-10Б «Дон-1500Б»

При сборке соломотряса необходимо:

- установку коленчатых валов производить с точностью, обеспечивающей нормальные условия для работы соломотряса. Разность диагоналей между одинаковыми элементами валов не должна превышать 2 мм;

- сборку соломотряса лучше начинать с крайней правой клавиши;

- крепление корпусов подшипников к передним кронштейнам клавиш производить при расположении шеек обоих валов в одной плоскости, проходящей через центры переднего и заднего подшипников к кронштейну клавиши.

Правильность сборки соломотряса можно проверить следующим образом: отпустите крепление одного из корпусов подшипника ведомого коленчатого вала и вручную прокрутите соломотряс. При прокручивании незакрепленный подшипник не должен смещаться относительно кронштейна более чем на 2 мм.

Необходимо систематически следить, чтобы жалюзи рабочей поверхности клавиш не были погнуты и имели угол наклона не менее 45° (погнутые жалюзи увеличивают потери зерна). Клавиши не должны задевать друг друга.

Задевание клавиш устраняется простановкой регулировочных прокладок 2 (рисунок 6.22) и подрих-товкой.

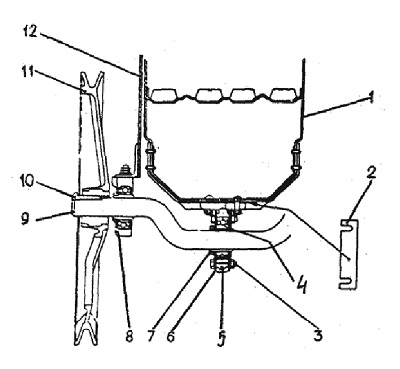

Рисунок 6.22- Ведущий коленчатый вал соломотряса

1-клавиша; 2-прокладка регулировочная;

3-болт крепления подшипников в корпусе;

4-подшипник; 5,8-корпус подшипника; 6-фланец; 7-втулка коническая разрезная; 9-вал коленчатый ведущий; 10-шпонка; 11-шкив; 12-панель молотилки

6.7.9

Ремонт домолачивающего устройства молотилки комбайна РСМ-10Б «Дон-1500Б»

Для демонтажа изношенной лопасти домолачивающего устройства необходимо снять деку, с наружной стороны боковины корпуса домолота снять подшипник вместе с корпусом, снабженным защитной шайбой. Прокрутить рукой ротор
домолачивающего устройства и совместить палец демонтируемой лопасти с выкусом в отверстии крепления корпуса подшипника.

Расшплинтовать палец и вынуть его. Сборку осуществлять в обратной последовательности.

6.7.10

Бункер и выгрузное устройство молотилки комбайна РСМ-10Б «Дон-1500Б»



В конструкцию комбайна введен механизм включения выгрузного устройства при помощи поворота контрпривода. В случае вытяжки ремня регулировка его натяжения производится следующим образом:

- запустите двигатель; не выключая молотилку, разверните выгрузной шнек в положение для выгрузки, нажмите кнопку включения привода выгрузного устройства, заглушите двигатель. Проверьте натяжение ремня (прогиб ремня в средней части не должен превышать 30 мм);

- отпустите гайку 1 (рисунок 6.23) на два-три оборота;

- подтяните гайку до нормального натяжения ремней;

- затяните контргайку.

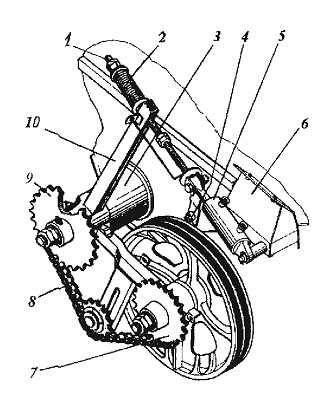

Рисунок 6.23 - Контрпривод выгрузного устройства

1-гайка; 2-пружина; 3-ступица; 4-датчики; 5-гидроцилиндр; 6-кронштейн; 7, 9-
звездочки; 8-цепь; 10 - двуплечий рычаг



При регулировке натяжения ремней не следует допускать их перетяжки, это приводит к преждевременному выходу ремней из строя.

При перегрузке привода выгрузного устройства необходимо уменьшить подачу зерна, прикрыв подвижные щитки 7 на кожухе шнека 6 (рисунок 6.24)

Включение привода выгрузного устройства и поворота наклонного шнека сблокировано так, что если наклонный шнек находится в транспортном положении, то включение выгрузного устройства невозможно. ВНИМАНИЕ! Перевод наклонного шнека в транспортное положение возможен только при выключенном механизме выгрузки.

В транспортном положении наклонный выгрузной шнек фиксируется с помощью опоры, установленной на панели молотилки, и кронштейна, приваренного к трубе выгрузного шнека. Опора имеет фиксатор, который регулируется по высоте с помощью пазов и рифлений, выполненных на опорном кронштейне.

Для правильной установки выгрузного шнека в транспортное положение необходимо:

- отрегулировать длину штока цилиндра так, чтобы при полностью втянутом штоке цилиндра кронштейн выгрузного шнека подходил к фиксатору опоры панели молотилки и ложился в его гнездо;

- фиксатор опоры выставить по высоте так, чтобы кронштейн выгрузного шнека попадал в его гнездо без резких ударов.

При срабатывании фрикционных муфт необходимо срочно выключить молотилку и почистить забившиеся органы.

В случае частого срабатывания предохранительных муфт при уборке хлебов в условиях повышенного увлажнения допускается отрегулировать муфты на момент срабатывания 15 кгс-м.

При уборке влажных хлебов необходимо ежедневно очищать верхнюю головку колосового элеватора и домолачивающего устройства.

При уборке необходима проверка целостности скребков элеваторов. Для надежной работы комбайна необходима своевременная их замена.

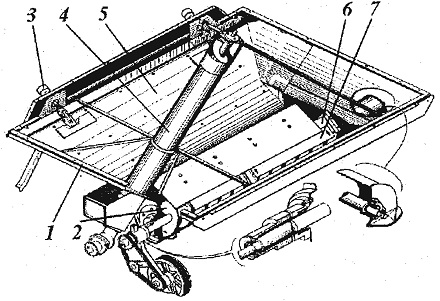

Рисунок 6.24 - Бункер (разрез)
1-корпус; 2-горизонтальный шнек; 3-гидропульсатор; 4-шнек наклонный; 5-вибропобудитель; 6- кожух шнека; 7-подвижные щитки;
