Монтаж прицепа комбайна РСМ-10Б «Дон-1500Б»

5.2.10.1 Монтаж прицепа измельчителя-разбрасывателя

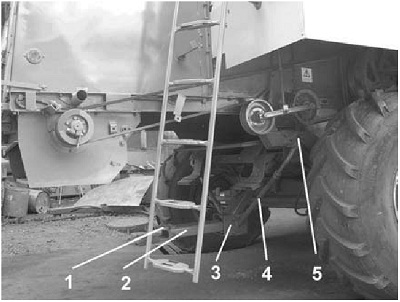

Закрепите прицеп к центральному кронштейну рамы комбайна при помощи четырех болтов М16х55 и восьми гаек М16 из мешочка с демонтированными изделиями прицепа измельчителя-разбрасывателя. Закрепите боковые тяги 4 (рисунок 5.23) прицепа на кронштейнах 5 при помощи пальцев, сферических колец, гаек Ml 8x1,5 и шплинтов из мешочка с демонтированными изделиями прицепа измельчителя-разбрасывателя .







Рисунок 5.23

1-прицепная серьга; 2-центральная тяга; 3-рамка прицепа; 4-боковая тяга; 5-кронштейн





Достаньте из мешочка с демонтированными изделиями прицепа измельчи-теля-разбрасывателя четыре трубки, четыре болта Ml6x220, четыре гайки Ml6, четыре пружинные шайбы, восемь плоских шайб. Установите трубки в кронштейн прицепа, с наружной стороны кронштейна установите боковые тяги прицепа, установите болты, шайбы и гайки и затяните.

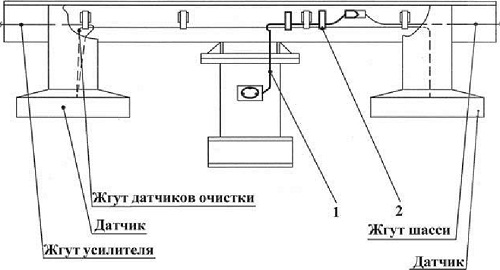

Достаньте из мешочка с демонтированными изделиями прицепа жгут (с розеткой); закрепите розетку в кронштейн, расположенный на трубе прицепа, тремя винтами М5х35, гайками М5 и пружинными шайбами из мешочка с демонтированными изделиями прицепа измельчителя-разбрасывателя. Жгут проложите согласно схеме на рисунке 5.24, закрепите двумя прилагаемыми хомутами на поперечине измельчителя-разбрасывателя и подсоедините к разъему жгута шасси.







1-жгут прицепа измельчителя-разбрасывателя; 2-хомут
Рисунок 5.24









5.2.10.2

Монтаж прицепа копнителя

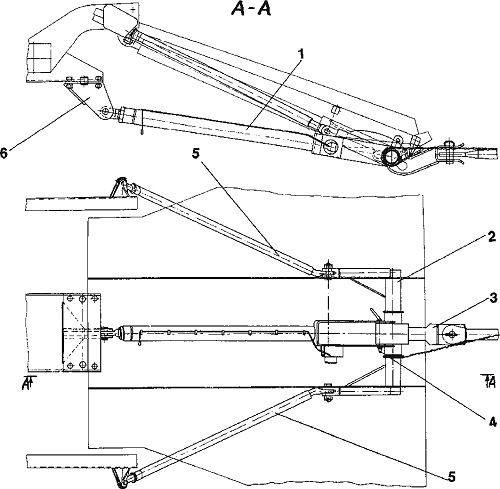

Закрепите центральную тягу 1 (рисунок 5.25) к центральному кронштейну рамы комбайна. Закрепите боковые тяги 5 на лонжеронах рамы комбайна и на рамке прицепа 2. Подсоедините жгут прицепа к разъему жгута шасси.











Рисунок 5.25
1-центральная тяга; 2-рамка прицепа; 3-серьга; 4-фиксатор;5-боковые тяги; 6-кронштейн





Для транспортировки тележки с жаткой прицеп должен находиться в положении, изображенном на рисунке 5.25. В положении работы комбайна с копнителем центральная тяга 1 отсоединяется от рамы комбайна и присоединяется к кронштейну днища копнителя, серьга 3 переводится под днище и фиксируется фиксатором 4 в П-образном кронштейне центральной тяги 1.
