Установка кондиционера комбайна РСМ-10Б «Дон-1500Б»

5.2.5

Установка кондиционера комбайна РСМ-10Б «Дон-1500Б»

Установку кондиционера должен проводить специально подготовленный персонал в соответствии с инструкцией (руководством) по эксплуатации на кондиционер, поставляемый вместе с комбайном, с учетом использования прилагаемых комплектующих. Схема установки кондиционера на комбайне показана на рисунке 5.13.

1 - испаритель; 2 - дефлектор; 3- ресивер; 4 -компрессор; 5 - конденсатор

Рисунок 5.13

5.2.6

Монтаж гидрооборудования комбайна РСМ-10Б «Дон-1500Б»

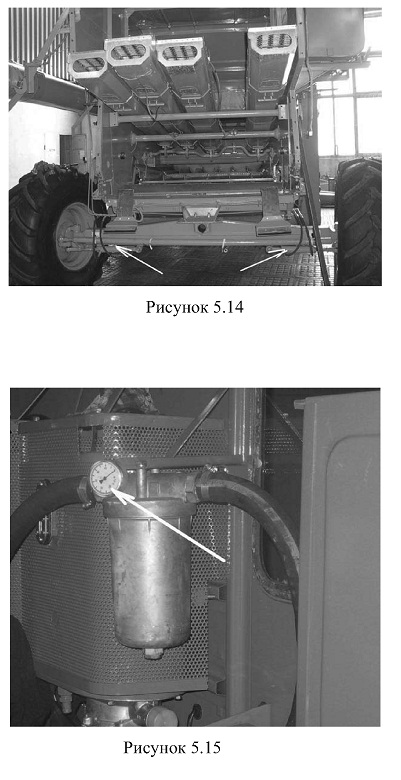

Установите на места демонтированные гидроцилиндры рулевого управления (рисунок 5.14), используя при установке втулки, гайки и шайбы из пакета, привязанного к поперечной рулевой тяге. Убедитесь, что шарниры навернуты на резьбовые концы гидроцилиндров не менее чем на 10 мм и законтрены.
Достаньте из инструментального ящика и установите на место мановакуум-метр (рисунок 5.15), выкрутив предварительно заглушку из корпуса фильтра ГСТ.

5.2.7 Установка демонтированных изделий наклонной камеры комбайна РСМ-10Б «Дон-1500Б»

Достаньте из бункера и установите демонтированные при транспортировании цепи от трансмиссионного вала на опору карданного вала жатки, от трансмиссионного вала на вал битера проставки, от верхнего вала наклонной камеры на трансмиссионный вал согласно схемам передач, указанным в приложении Ж, а также в соответствии с инструкционными табличками
