5.2.4
Досборка и установка кабины комбайна РСМ-10Б
«Дон-1500Б»
Досборку и установку кабины производите в следующей последовательности:
- снимите транспортный колпак площадки водителя;
- отпустите болты крепления щитка приборов, снимите ограждение проводов
и наклоните щиток приборов, не рассоединяя электропроводку;
- подогните внутрь коврики площадки водителя,
установите кабину и закрепите ее двенадцатью болтами (М10) через
увеличенные шайбы и гайками М10, взятыми из мешочка «М-10Б»;
- под верхний передний болт на разъеме кабины и площадки со стороны
капота установите растяжку между подмоторной рамой и кабиной,
предназначенную для гашения колебаний кабины; натяните ее стяжной гайкой
3 (рисунок 5.10) и законтрите контргайками 6;
- достаньте из бункера и установите на коврики площадки водителя уголки;
- соедините разъемы жгутов кабины и площадки водителя;
- достаньте из ящика, упакованного в бункер, плафон 5 (рисунок
4.1) и установите в кабине;
- установите рычаг и щетку стеклоочистителя; перед установкой включите в
работу на 5-10 с мотор-редуктор;
- в кронштейн с левой наружной стороны кабины установите зеркало заднего
вида (рисунок 5.11);
- подсоедините к отопителю рукава;
- достаньте из упаковки кабины и установите кронштейн для крепления
сигнального проблескового маяка (рисунок 5.12);
- установите сиденье в рабочее положение.
После установки кабины на площадку водителя снимите четыре рым-болта и
уложите в инструментальный ящик. Закрепите крышу четырьмя болтами Ml2x20
с шайбами увеличенного диаметра. В дальнейшем рым-болтами необходимо
пользоваться для демонтажа кабины.

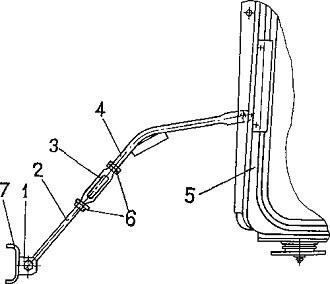

Рисунок 5.10
1-кронштейн; 2-блок; 3-гайка стяжная; 4-тяга;
5-кабина; 6-контргайки; 7-подмоторная рама
