5.2.3

Досборка площадки входа комбайна РСМ-10Б «Дон-1500Б»






Установите площадку 1 (рисунок 5.8) в сборе с перилами 4, повесив ее на два зацепа 7 и закрепив двумя болтами М8х35, гайками и шайбами.

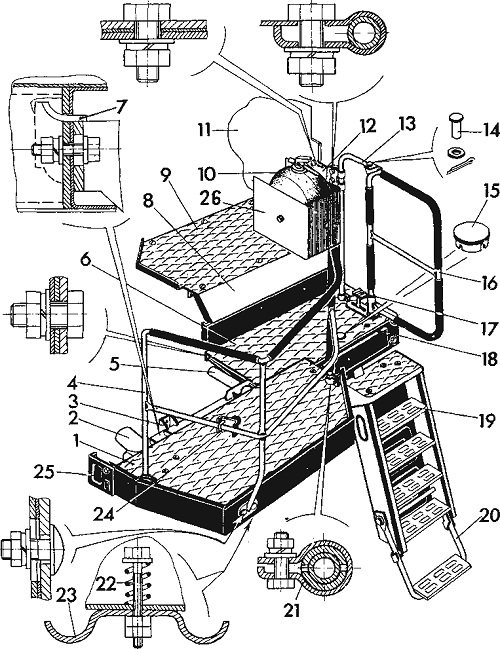

Рисунок 5.8

1-площадка; 2, 5-опорные трубы; 3, 12-кронштейны; 4, 13-перила; 6- средняя площадка; 7-зацеп; 8, 18, 25-щитки; 9-площадка переходная; 10-огнетушитель; 11-стенка бункера; 14-ось; 15-крышка; 16- поворотные перила: 17-педаль; 19-лестница; 20-поворотная лестница; 21-хомут; 22-пружины; 23-зажим для крепления лопат; 24-фиксатор для кабины; 26-ящик






Нажав на педаль 17, установите лестницу 19 в рабочее положение. Установите в рабочее положение поворотные перила 16.

Установите перила 13 в следующей последовательности:

- установите перила в отверстие настила;

- соедините перила с поворотными перилами 16 при помощи оси 14, шайбы и шплинта;

- соедините перила при помощи кронштейна 12 со стенкой бункера 11 болтом, гайкой и шайбой;

- затяните две гайки 8 (рисунок 5.9);

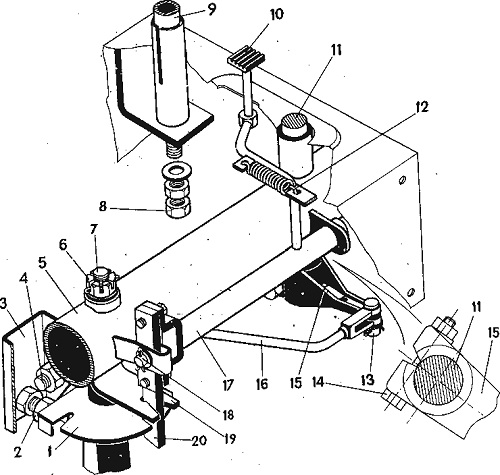

Рисунок 5.9 - Поворотное устройство лестницы

1-сектор лестницы; 2, 4-упоры; 3-кронштейн средней площадки; 5-средняя площадка; 6, 8-гайки; 7-ось поворота лестницы; 9-перила средней площадки; 10-педаль; 11-поворотные перила; 12-пружина; 13, 18-оси; 14-болт; 15, 17-рычаги; 16-тяга; 19-ловитель; 20-защелка





Достаньте из бункера и установите щиток 25 (рисунок 5.8) между площадкой входа и рамой моторно-силовой установки, закрепив его двумя болтами М8х16, двумя гайками М8, плоскими и пружинными шайбами, взятыми из мешочка с крепежом.

Достаньте из бункера и установите ящик 26 (для огнетушителя), закрепив его штатным крепежом.
