3

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ комбайна РСМ-10Б «Дон-1500Б»

3.1 Таблички (аппликации) с предупреждающими и запрещающими знаками и надписями

3.1.1 В опасных зонах комбайна имеются предупредительные знаки и надписи, которые должны предостеречь от получения травмы. Места расположения табличек (аппликаций) с предупреждающими знаками и надписями, обозначение табличек (аппликаций), а также разъяснения приведены ниже.

3.1.2 Если производится замена деталей с предупреждающими знаками и надписями, то новые детали следует снабжать соответствующими табличками (аппликациями).

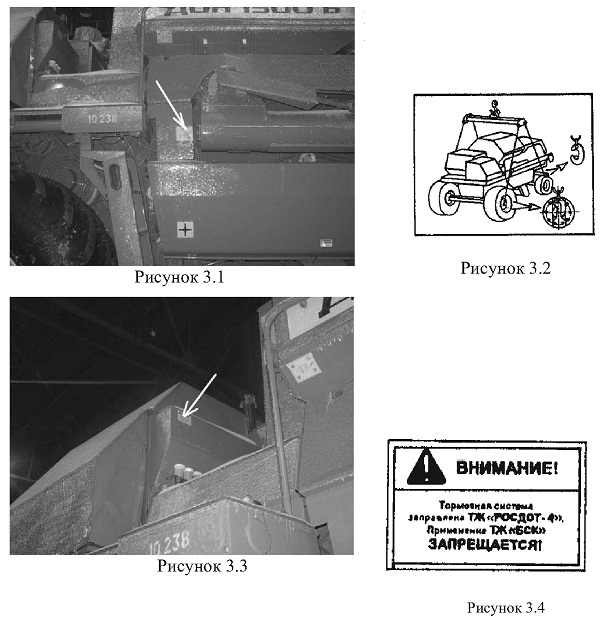

РСМ-10Б.22.00.026 - табличка

«Схема строповки» (рисунки 3.1, 3.2)
РСМ-10Б.22.00.046 - табличка о марке тормозной жидкости в тормозной системе комбайна и запрещении использования тормозной жидкости «БСК»

РСМ-10Б.22.00.014 - табличка

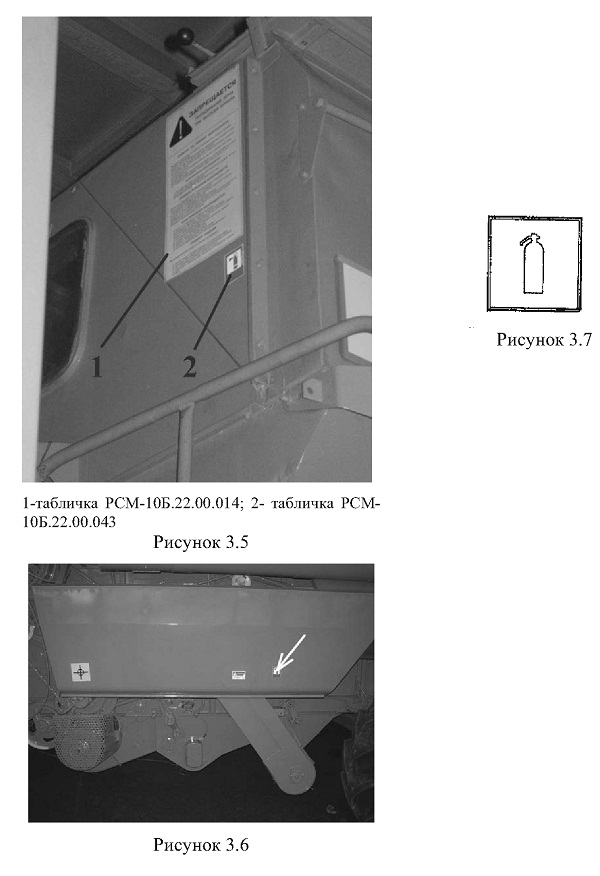

«Правила по технике безопасности» (рисунок 3.5)

РСМ-10Б.22.00.043 - табличка, указывающая, где должен быть расположен огнетушитель (рисунки 3.5, 3.6, 3.7)

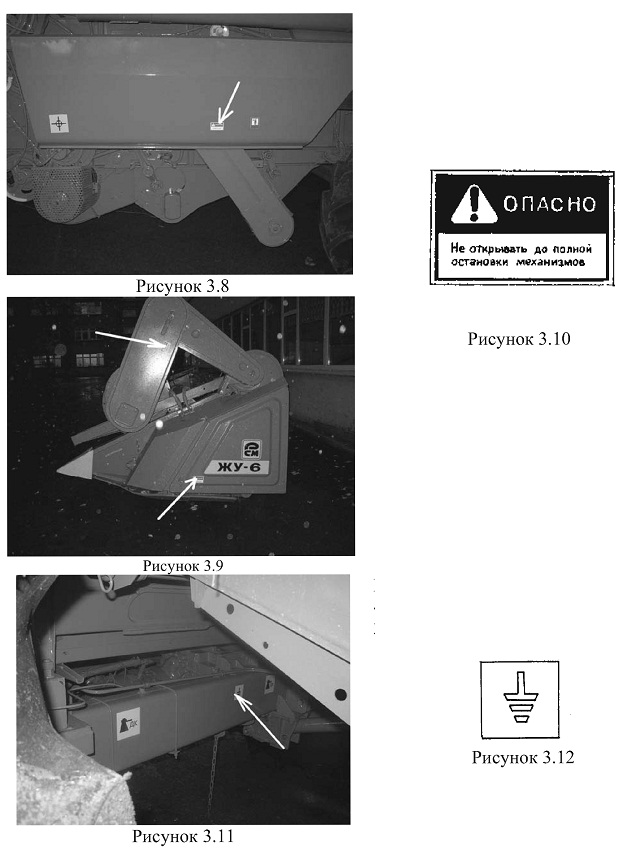

РСМ-10Б.22.00.044 - предупредительная табличка с надписью «ОПАСНО! Не открывать до полной остановки механизмов» (рисунки 3.8, 3.9, 3.10)

РСМ-10Б.22.00.013 - аппликация «Знак заземления» (рисунки 3.1, 3.12)

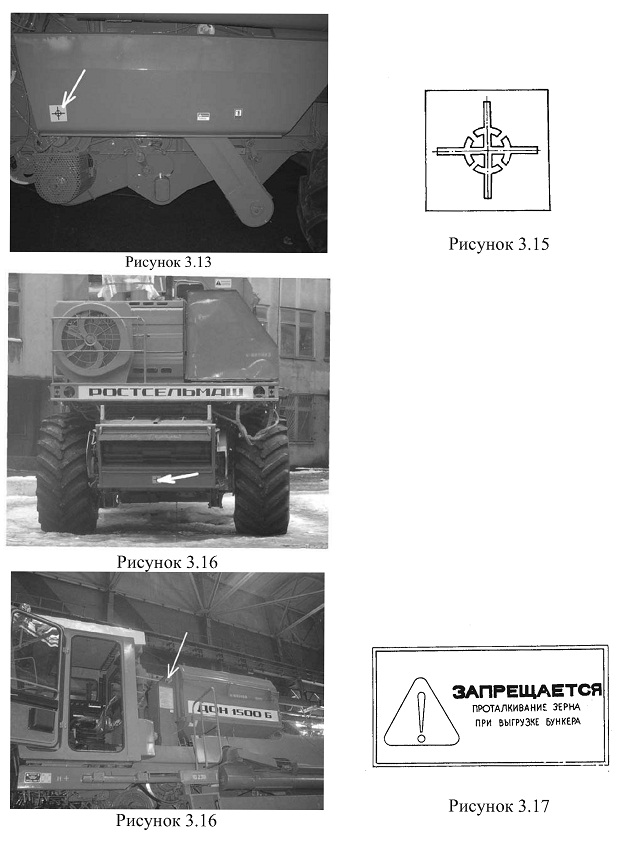

РСМ-10Б.22.00.009 - аппликация «Центр масс» (рисунки 3.13, 3.14, 3.15)

РСМ-10Б.22.00.029 - запрещающая табличка (рисунки 3.16, 3.17)

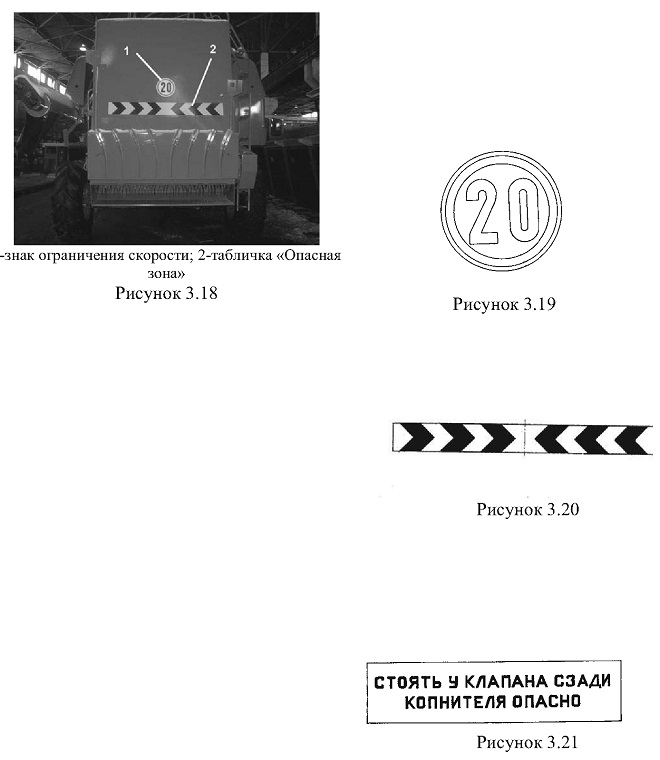

РСМ-10.22.00.007 - аппликация «Знак ограничения скорости» (рисунок 3.19) - сзади измельчителя-разбрасывателя (рисунок 3.18), а также сзади копнителя и приспособления ПКН-1500Б
РСМ-10Б.22.00.051 - табличка

«Опасная зона» (рисунки 3.18, 3.20)


РСМ-10Б.22.00.034 - табличка с предупреждающей надписью (рисунок 3.21) - сзади копнителя

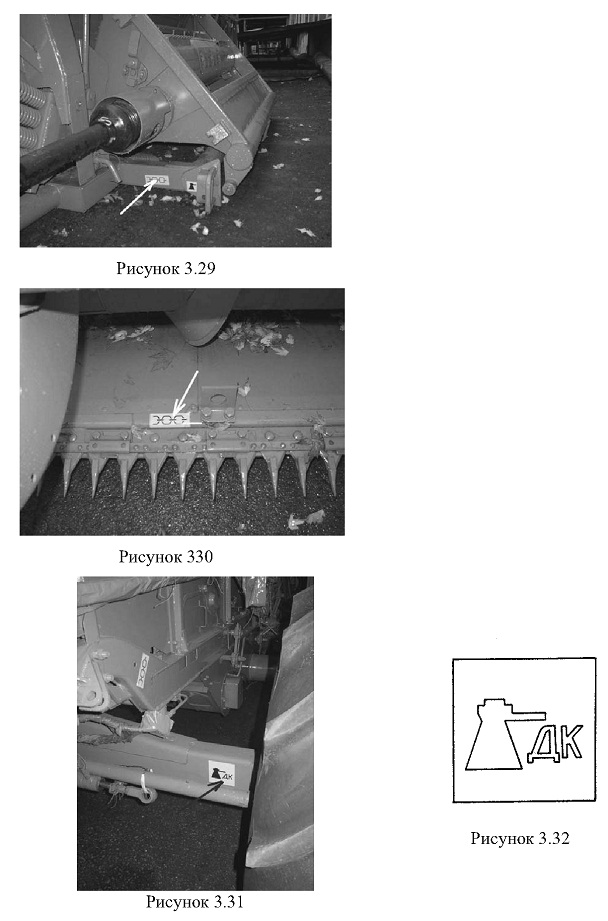

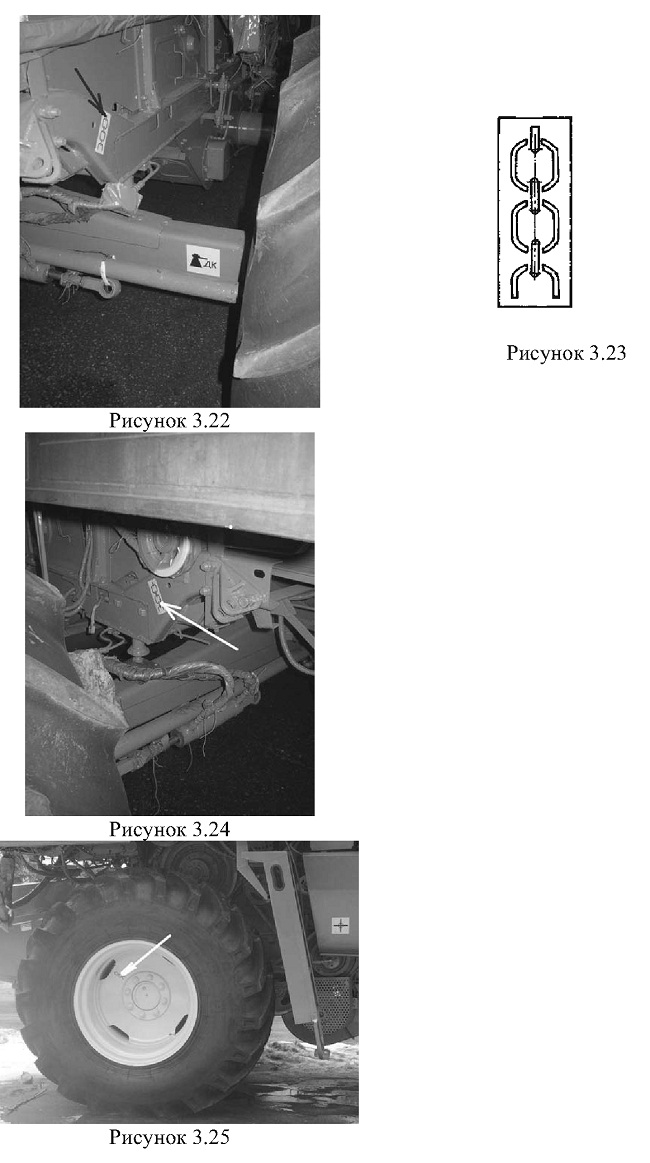

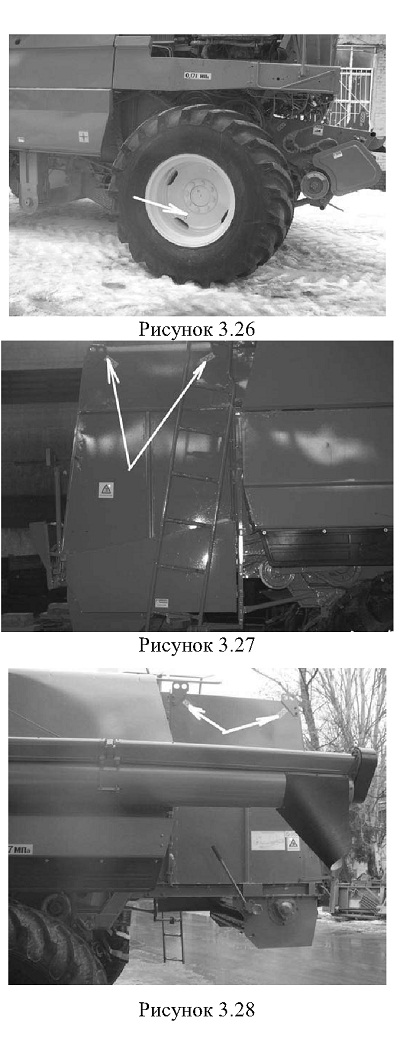

РСМ-10Б.22.00.012 - аппликация «Знак строповки» (рисунки 3.22, 3.23,3.24,3.25,3.29,3.30)

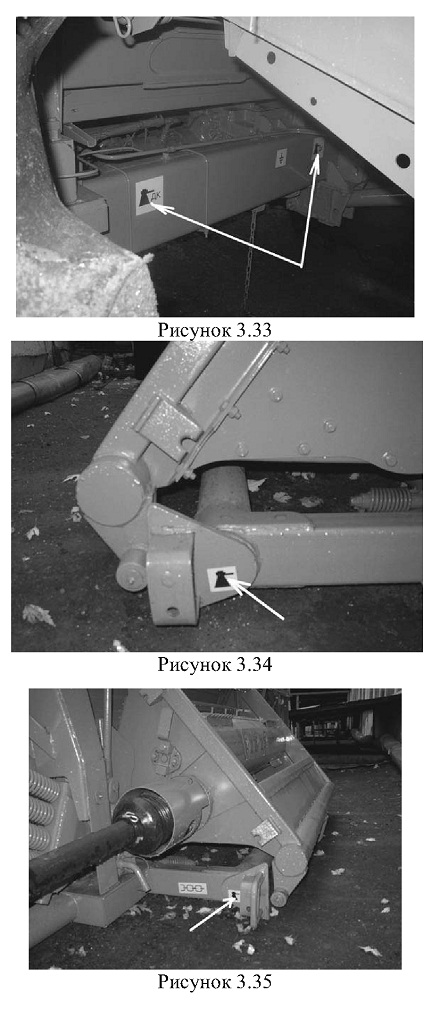

РСМ-10Б.22.00.011-табличка «Домкрат» (рисунки 3.31, 3.32, 3.33,3.34,3.35)

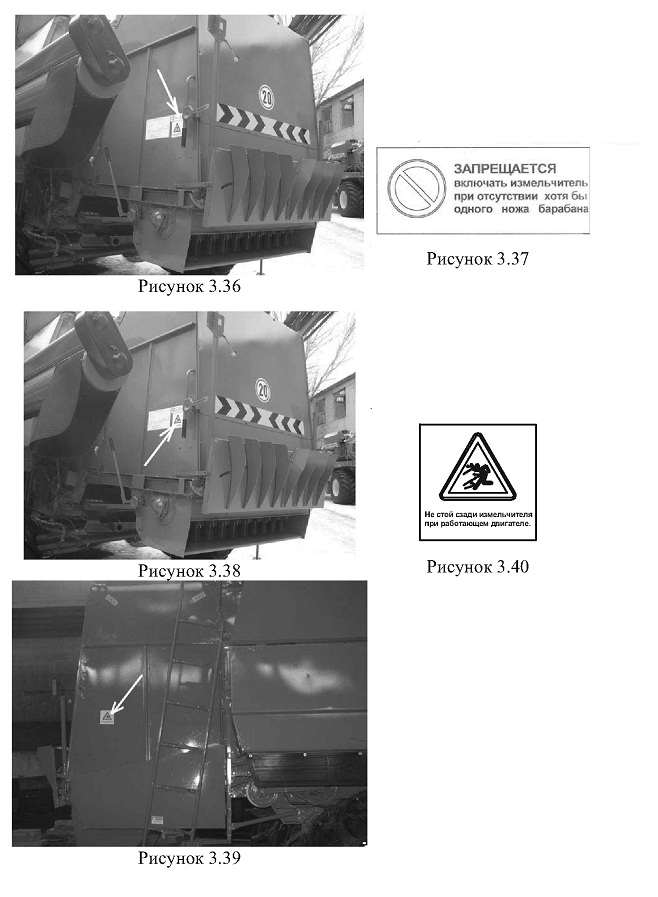

РСМ-10Б.22.00.053 - запрещающая табличка с надписью «ЗАПРЕЩАЕТСЯ включать измельчитель при отсутствии хотя бы одного ножа барабана (рисунки 3.36, 3.37)
РСМ-10Б.22.00.052 - предупредительная табличка «Не стой сзади измельчителя при работающем двигателе» (рисунки 3.38, 3.39, 3.40)

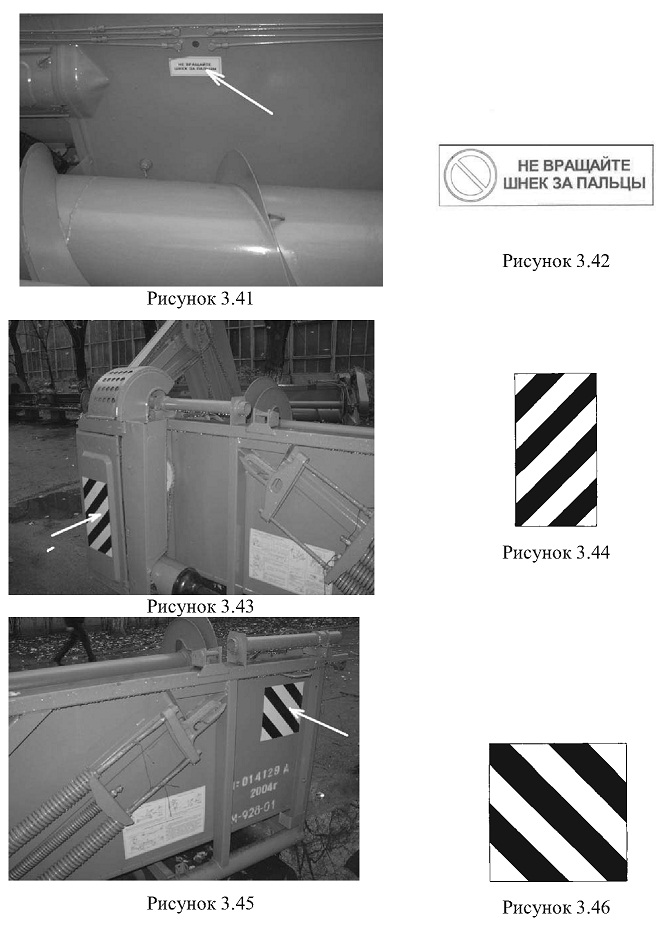

РСМ-8.27.22.001 - запрещающая табличка с надписью «НЕ ВРАЩАЙТЕ ШНЕК ЗА ПАЛЬЦЫ» (рисунки 3.41, 3.42)
РСМ-10.27.00.016 - аппликация «Зебра» (рисунки 3.43, 3.44)
Аппликация «Зебра»: РСМ-10.27.00.018 - для жаток шириной захвата 6 м, 7 м, 8,6 м; РСМ-10.27.00.017 - для жатки шириной захвата 5 м (рисунки 3.45, 3.46)
