2.3.3
Технологический процесс подбора валков
платформой-подборщиком комбайна РСМ-10Б «Дон-1500Б»

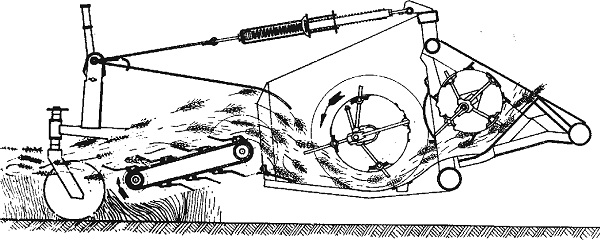

Комбайн движется вдоль валка так, чтобы последний располагался между
колесами посередине ширины подборщика (рисунок 2.8).
Рисунок 2.8
Подбирающие пальцы поднимают валок, прочесывают стерню, поднимая
провалившиеся в нее стебли, подают хлебную массу к шнеку. Сбросив массу,
подбирающие пальцы входят в скользящий контакт с кромкой стеблесъемника
и освобождаются от оставшихся на них стеблей. Нормализатор поджимает
хлебную массу к транспортеру, препятствуя раздуванию ее ветром, и
направляет под шнек платформы.
Шнек со спиралями правого и левого направлений перемещает валок к центру
каркаса. Пальчиковый механизм шнека захватывает его и подает на битер
проставки, затем на транспортер наклонной камеры, который и направляет
его в молотилку.
