Краткие сведения об устройстве комбайна РСМ-10Б «Дон-1500Б»

2.3.1 Комбайн состоит из молотильного агрегата (молотильно-сепарирующей части и очистки с вентилятором), бункера с выгрузным устройством, моторно-силовой установки, ходовой части, рабочего места оператора, гидравлической системы (схема гидравлическая принципиальная гидропривода ходовой части, основной гидросистемы комбайна с копнителем, приспособлением ПКН-1500Б, измельчителем-разбрасывателем приведена в приложении Б), электрооборудования (схема электрооборудования приведена в приложении В), передних адаптеров: жатвенной части или платформы-подборщика, задних адаптеров - приспособлений для уборки незерновой части урожая (измельчи-тель-разбрасыватель или приспособление ПКН-1500Б, или копнитель). Общий вид комбайна с платформой-подборщиком и копнителем представлен на рисунке 2.6.

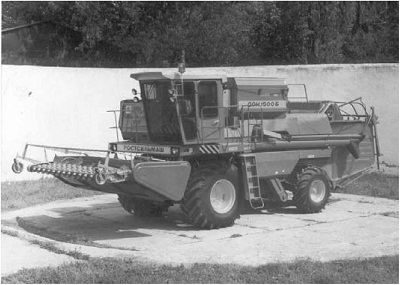

Рисунок 2.6

2.3.2 Технологический процесс прямого комбайнирования

2.3.2.1 Жатка

Мотовило 1 (рисунок 2.7) подводит порцию стеблей к режущему аппарату 14. Срезанные стебли транспортируются шнеком жатки 13 к центру жатки, где выдвигающимися из шнека пальцами захватываются и перемещаются к

промежуточному битеру проставки 12 и транспортеру наклонной камеры 11, который подает хлебную массу в молотильное устройство к барабану 2.

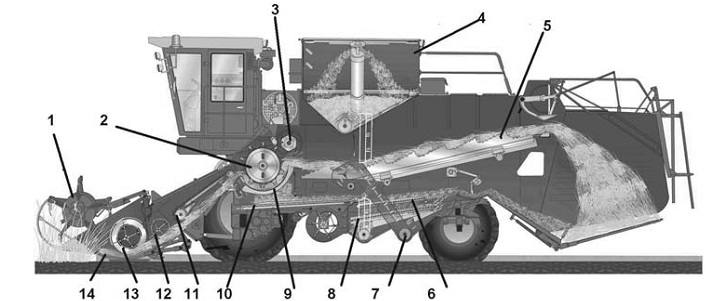

Рисунок 2.7

1- мотовило; 2 - барабан; 3 - отбойный битер; 4 - бункер; 5 - соломотряс; 6 - верхнее решето; 7 - колосовой шнек; 8 - нижнее решето;9 - подбараба-нье; 10 - стрясная доска; 11 - транспортер наклонной камеры; 12 - битер проставки; 13 - шнек жатки; 14 - режущий аппарат


2.3.2.2

Молотильное устройство

Молотильный барабан и подбарабанье выполняют обмолот. При обмолоте основная часть зерна, выделенная из колосьев, вместе со значительной частью половы и сбоины сепарируется через решетку подбарабанья 9 на стряс-ную доску 10. Остальной ворох отбрасывается отбойным битером 3 на соломотряс 5.

2.3.2.3 Соломотряс

2.3.2.4 На клавишах соломотряса происходит дальнейшее выделение зерна из соломистого вороха. Солома транспортируется клавишами соломотряса к выходу молотилки. Высыпавшиеся зерна попадают на решетный стан.



2.3.2.5 Очистка

После сепарации тонкий зерновой ворох попадает на стрясную доску 10 и транспортируется к верхнему решету 6. В процессе транспортирования ворох предварительно разделяется на фракции, зерно перемещается вниз, а сбоина -вверх. В зоне перепада между стрясной доской и верхним решетом происходит его продувка. Полова и мелкие примеси воздушным потоком выдуваются их очистки. Проваливаясь через решето, зерно попадает в зерновой шнек и далее в элеватор, в загрузочный шнек и попадает в бункер 4. Недомолоченные колоски, проваливаясь через верхнее решето и удлинитель верхнего решета на нижнее решето 8, транспортируются в колосовой шнек 7, колосовой элеватор, повторно обмолачиваются в домолачивающем устройстве и распределительным шнеком выбрасываются на стрясную доску.
