КОНСТРУКЦИИ УЛАВЛИВАЮЩИХ УСТРОЙСТВ ДЛЯ УБОРКИ ПЛОДОВ - ЧАСТЬ 1




Конструкция улавливающего приспособления влияет на количество поврежденных плодов. Имеются такие улавливающие поверхности пассивного типа, при падении на которые одиночные плоды не повреждаются. Однако .интенсивное опадание плодов в единицу времени (рис. 84) приводит к их соударениям

на улавливающей поверхности и, следовательно, к значительным повреждениям (особенно нежных плодов).

С целью уменьшения повреждения плодов на улавливающей поверхности во всех странах, занимающихся разработкой плодоуборочной техники, изыскиваются оптимальные конструкции таких устройств или предлагаются новые оригинальные технические решения для выполнения этой сложнейшей задачи.



Классификация улавливающих устройств дана в работе [20]. Здесь будут затронуты вопросы, которые не давали отражения в предыдущей работе, а также будут показаны основные схемы пассивных и активных поверхностей (рис. 85, а — к) улавливателей, выполненных в последнее время.

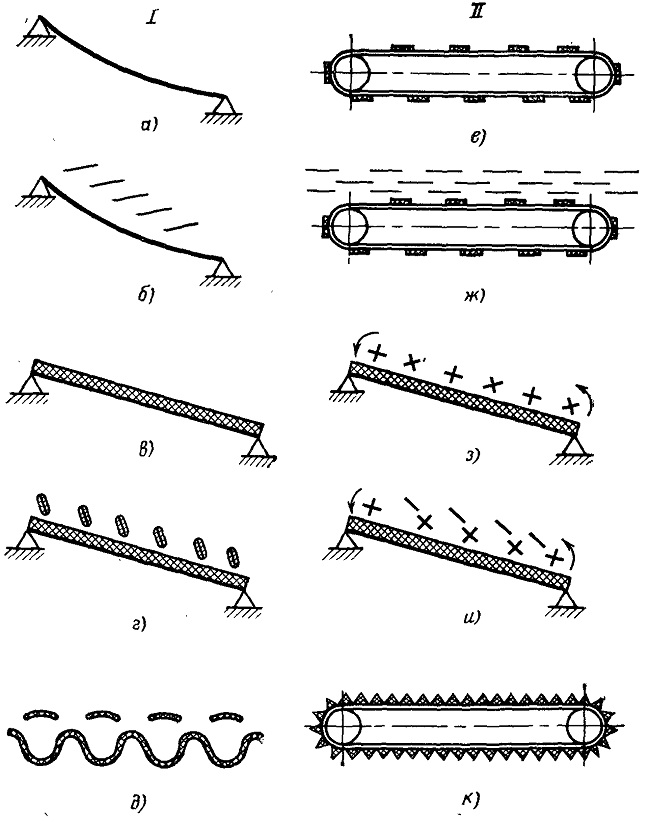

Рис. 85. Некоторые типы приемных поверхностей улавливающих устройств:

I —пассивные поверхности; II — активные поверхности; а —парусина; б— парусина с амортизаторами; в — эластичная поверхность; г — эластичная поверхность с амортизаторами; д фигурная эластичная поверхность с амортизаторами; е — ленточный транспортер; ж — ленточный транспортер с амортизаторами; з — эластичная поверхность с вальцами; и. — эластичная поверхность с вальцами и амортизаторами; к — ленточный транспортер с эластичными клиньями









Переносимые или передвигаемые вручную улавливающие приспособления просты по устройству и дешевы. В качестве материала для улавливающей поверхности в этих приспособлениях применяют брезент, парусину, пластмассовую пленку и т. п. Недостатками их являются невозможность увеличения приемной поверхности более 25 м2 (а это значит, что их можно применять для уборки плодов с деревьев диаметром кроны до

4,5 м) из-за увеличения массы и затруднения переноса, а также невозможность приема нежных плодов без повреждений и потребность в четырех рабочих для переноса.

Навесные улавливающие устройства выполняют с пассивными приемными поверхностями в виде перевернутых зонтов, навешивают на колесные или гусеничные тракторы и самоходные шасси сзади, сбоку или спереди. Эти устройства лишены многих недостатков, свойственных переносным улавливателям. В частности, такая компоновка улавливателей позволяет довести их диаметр до 7 м и сократить до минимума обслуживающий персонал. Однако главный недостаток переносных улавливателей присущ и навесным — с их помощью нельзя принять нежные плоды без повреждений.

Основные повреждения на навесных улавливателях происходят при ударе плодов о лонжероны, которых на зонте диаметром 7 м устанавливают 10—16 шт, и при соударении плодов на улавливающей -поверхности, так как вероятность встречи плодов на ней при вибрационной уборке оказывается значительной.

Для уменьшения повреждения плодов лонжероны покрывают эластичным материалом (поролоном, поропластом и т.п.), т. е. материалом с малым модулем упругости, а для уменьшения вероятности встречи плодов на улавливающей поверхности колебания дерева стали осуществлять отдельными толчками. Повреждения плодов несколько снизились, однако желаемых результатов получить не удалось. Кроме того, оказалось крайне сложно приклеивать эластичный материал толщиной 20 мм к лонжеронам (обычно трубам диаметром 30—36 мм).

В нашей стране разработаны новые улавливатели (рис. 86), исключающие необходимость покрытия лонжеронов эластичным материалом и дающие возможность работать в садах со свисающими ветвями (авт. овид. СССР № 376057, кл А 01 19/00, 1971 г.; № 444520, кл. А 01,110/00, 1972 г.).

Отличительной особенностью этих улавливателей, по сравнению со всеми подобными улавливателями, является то, что их можно подводить под дерево с низко расположенными ветвями, так как схема раскрытия этих улавливателей предусматривает два положения приемной поверхности. Первое положение обеспечивает улавливателю минимальную высоту (600— 650 мм), при которой его подводят под дерево; второе соответствует рабочему положению. При этом положении специальным

гидроцилиндром 4 через скобу 5 и кронштейны 6 и 7 достигается полное закрытие улавливающей поверхности с обеспечением наклона приемной поверхности 12—14° и отвода брезента 8 от лонжеронов 1, выполненных ® форме буквы С. Улавливатель оснащен выносным транспортером 2 и площадкой 3 для установки ящиков.

Однако и новые улавливатели полностью не отвечают агротехническим требованиям по повреждаемости нежных плодов, убираемых вибрационным способом.

Прицепные и самоходные улавливатели с пассивными и активными приемными поверхностями обеспечивают увеличенный выход совершенно здоровых плодов при машинной уборке. В основном во всех странах изготовляют самоходные улавливатели.

В качестве активных приемных поверхностей во всех известных производственных машинах находят применение ленточно-планчатые транспортеры в сочетании с двумя или тремя рядами амортизирующих лент, установленных над транспортерами в шахматном порядке (в плане).

В стадии исследований находятся приемные поверхности в виде вращающихся эластичных валиков в сочетании с амортизирующими лентами над ними, активные поверхности, изготовленные из эластичных клиньев и др.

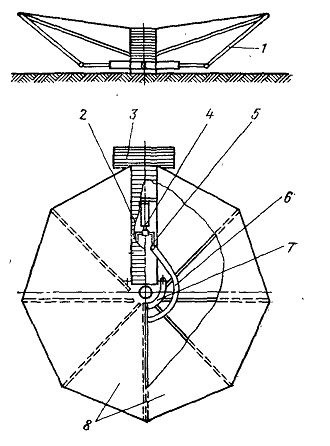

Рис. 86. Принципиальная схема улавливателя конструкции ГСКБ (г. Кишинев), Азербайджанского НИИМЭСХа и ВИСХОМа
