Техническая характеристика машины КПП-1,6

ПЛОДОУБОРОЧНЫЕ ПЛАТФОРМЫ - ЧАСТЬ 2

Машина КПП-1,6 предназначена для непрерывного поярусного сбора плодов в садах с плоской формировкой кроны и шириной междурядий 3,5—5,0 м при высоте деревьев до 4,0 м. Для производства работ по детальной обрезке и формированию кроны машина комплектуется пневматическим механизированным и ручным инструментами.

Техническая характеристика машины КПП-1,6

Производительность за 1 ч чистой работы:

при уборке плодов, кг ..................................2000

при обрезке кроны, деревьев............................156

Количество бортовых транспортеров..........................2

Угол наклона трапа к горизонту, град................39

Высота ступеньки трапа от земли, мм:

нижней..................................500

верхней............................2740

Расстояние между ступеньками трапа, мм......... . 320

Размеры ступеньки трапа, мм:

ширина................................................360

Длина..........................................400

Количество обслуживающего персонала:

при уборке плодов......................................8—15

при обрезке кроны.................. 7—11

Габаритные размеры в рабочем положении, мм:

Длина......................................6500

ширина ................................................2220—3220

высота......................................3900

Дорожный просвет, мм......................................300

Масса (без контейнеров, плодов и сборщиков), кг............2200

Машина КПП-1,6 (рис. 31) состоит из рамы 1 с колесным ходом 6, трапов 3 с механизмами 16 перемещения и рукояткой 12 для управления механизмом перемещения, генератора 4, системы транспортеров (подручного 14 на трапах, вертикального 8 с приемным устройством 9, сортировочного 20) с механизмом привода 18, карданной передачи 2, рольганга 5, виброплощадки 7 с механизмом 17 подъема, пульта управления 19, наполнителя 11, бункера 10 нестандартных плодов и площадки 21 для сортировщика и оператора. На рольганге 5, так же как к на виброплощадке 7, установлены контейнеры 15 и 13.

Рама 1 состоит из двух лонжеронов, дышла с устройством для сцепки с трактором и наклонных стоек. Стойки и лонжероны соединены поперечинами. К стойкам приварена рама для площадки сортировщиков и кронштейны для крепления всех узлов машины.

Трап 3 изготовлен из двух гнутых из листа швеллеров размером 264X30X3 мм. Между швеллерами вварены ступеньки, на которые наложены деревянные настилы. На наружной стороне лонжеронов установлены трубчатые кронштейны, в которых смонтирован подручный транспортер 14, состоящий из цепи к транспортерного полотна с приклепанными скребками.

Колесный ход 6 состоит из двух колес с шинами 380X960-

Генератор 4 приводится в действие через карданную передачу 2 и промежуточный карданный вал.

Рольганг 5 состоит из двух направляющих с закрепленными на них свободно вращающимися роликами. В задней части рольганга установлены две аппарели (ограничители), удерживающие контейнеры от самопроизвольной разгрузки.

Виброплощадка 7 состоит из верхней и нижней рам. На верхней раме имеются упоры для установки контейнера и шарнирное устройство с гидроцилиндром для фиксации (зажима) контейнера на площадке. Под нижней рамой закреплен электровибратор. Верхняя и нижняя рамы соединены между собой через резиновые амортизаторы.

Наполнитель 11 контейнеров плодами представляет собой цепной ячеистый транспортер, к корпусу которого прикреплен специальный укладывающий механизм, имеющий вертикальный вал и четыре лопасти, шарнирно закрепленные на осях и расположенные перпендикулярно к вертикальному валу. Одна из лопастей через вертикальный толкатель связана с концевым выключателем автоматической системы опускания контейнера в процессе наполнения плодами.

Сортировочный транспортер 20 выполнен волновым. Он состоит из рамы, двух винтовых валов и набора металлических обрезиненных прутков. Винтовые валы установлены в продольных балках рамы транспортера. На них, через прорези балок, уложены противоположными концами прутки, что придает транспортеру волнистую поверхность. При вращении винтовых

валов прутки, поднимаясь и опускаясь, создают «бегущие волны» на сортировочной поверхности. Подобное устройство транспортера снижает до минимума повреждение плодов и дает высокую обзорность их поверхности, позволяя отбраковывать нестандартные плоды. Транспортер оборудован специальной заслонкой, перекрывающей поток плодов на лоток наполнителя при смене контейнера.

Вертикальный транспортер 8 имеет кожух, внутри которого находятся два цепных контура, соединенных между собой перемычками. На перемычках с определенным провисанием укреплено эластичное полотно, образующее ячейку для плодов. При-емное устройство 9 вертикального транспортера выполнено в виде лотка с механизмом для порционной загрузки плодов. В верхней части вертикального транспортера расположено устройство для выгрузки плодов из ячеек на сортировочный транспортер.

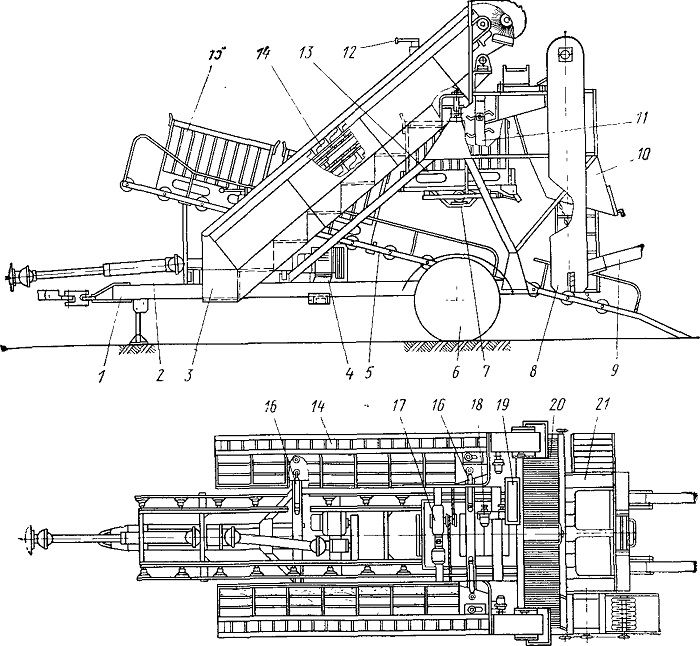

Рис. 31. Схема машины КПП-1,6 для сбора плодов и формирования кроны деревьев в пальметтных садах

Площадка 21 для сортировщика и оператора, прикрытая деревянным настилом, оборудована двумя убирающимися сиденьями, лестницей для подъема на нее и перилами.

Механизм 16 перемещения трапов состоит из трубы квадратного сечения, жестко укрепленного пальца, на котором установлен трап, и кронштейна для крепления гидроцилиндра выдвижения трапа. Квадратная труба механизма выдвижения телескопически входит в квадратную трубу рамы. Уменьшение усилий на выдвижение достигается установкой на трубах специальных роликов. Каждый трап оборудован двумя механизмами выдвижения. При этом механизмы могут работать автономно или вместе, что позволяет при необходимости выдвинуть одну часть трапа (нижнюю или верхнюю) или сразу весь трап.

Бункер 10 для нестандартных плодов принимает плоды с сортировочного транспортера. В верхней части бункера имеются два окна, через которые при помощи лотков с приемными воронками загружают нестандартную продукцию, а внизу сделан люк с дверкой для выгрузки плодов.

Механизм 18 привода транспортеров состоит из мотор-редуктора, набора приводных и натяжных звездочек и нескольких контуров приводных цепей. С помощью этого механизма осуществляют привод сортировочного и вертикального транспортеров и наполнителя контейнеров плодами.

Механизм 17 подъема виброплощадки состоит из электродвигателя и червячного редуктора с укрепленным на нем барабаном и системой поддерживающих роликов. На барабан наматывается трос, поднимающий или опускающий виброплощадку. Механизм подъема имеет электротормоз.

Пульт управления 19 оборудован пускателями, световой и звуковой сигнализацией и контрольно-измерительными приборами. Вблизи пульта установлен рычаг управления гидрозажимом для фиксации контейнера на виброплощадке.

Технологический процесс работы заключается в следующем. Машина КПП-1,6, агрегатируемая с трактором, въезжает в междурядье плодоносящего сада. Предварительно лестничные трапы 3 раздвигают таким образом, чтобы сборщики могли снимать руками плоды с двух полурядов деревьев. Снятые плоды сборщики укладывают в приемные лотки подручных транспортеров 14, которыми они подаются в заднюю часть машины на поперечные сортировочные транспортеры 20. Далее плоды направляются в приемный лоток наполнителя 11. Наполнитель снабжен укладывающим механизмом плодов, обеспечивающим мягкую укладку их в контейнер.

По мере наполнения контейнер специальным автоматическим механизмом 17 опускается и устанавливается на рольганг 5 платформы. Порожние контейнеры подают на платформу портальным погрузчиком (на схеме не показан). При этом контейнеры стопорятся и по одному захватываются механизмом 17, который поднимает порожний контейнер под наполнитель 11 и, по мере его наполнения, опускает на рольганг 5, как было указано.

В процессе заполнения контейнера плоды можно уплотнять с помощью вибрации, что обеспечивает более оптимальное использование тары и уменьшает повреждение плодов при транспортировке. Заполненный плодами контейнер с наклонного рольганга 5 опускается в междурядье сзади платформы.

Сортировка плодов может осуществляться на поперечных транспортерах 20 волнового типа, позволяющих в процессе прохождения поворачивать плоды для улучшения их осмотра и отбраковки. На платформе имеется задний вертикальный транспортер 8 ковшового типа, в который укладывают плоды, снятые сборщиками с земли.

Прицеп-контейнеровоз ПК-4 предназначен для вывозки из сада урожая фруктов, винограда и других грузов в контейнерах или на поддонах, а также для расстановки порожних контейнеров в междурядьях садов и виноградников. Он может работать с контейнерами, имеющими длину или ширину, равные 1200 мм, и высоту до 840 мм.
