ИГОЛЬЧАТЫЕ ПОДБОРЩИКИ ПЛОДОВ С ЗЕМЛИ

Игольчатые подборщики применяют для подбора падалицы семечковых культур, а в ряде стран и для подбора картофеля. Они одинаково хорошо подбирают круглые, плоские, грушеобразные и другой формы плоды.

Широкое применение игольчатых подборщиков тесно связано с возможностями хозяйств по временному хранению плодов. Наличие холодильников для хранения плодов может обеспечить сохранность наколотых иглами плодов вплоть до передачи их на консервный завод для технической переработки.

Результаты теоретических и экспериментальных исследований игольчатых подборщиков наиболее широко в нашей стране освещены в работах В. А. Сидоренко [21, 25], выполненных под научным руководством проф. А. М. Ульянова в Саратовском институте механизации сельского хозяйства им. М. И. Калинина.

Основным критерием оценки качества работы подборщика является полнота подбора (%)

Взяв за основу полноту подбора плодов игольчатым барабаном, В. А. Сидоренко определил влияние на качестве подбора плодов угла а установки съемников к горизонту, зазора между иглами и почвой, окружной скорости барабана , длины игл , расстояния между иглами и схемы расстановки игл.

Качество работы игольчатого подборщика определяют процессы накалывания плодов на иглы (подбор плодов) и их подъема для последующей транспортировки к съемникам и далее в тару.

В соответствии с рис. 18 уравнение движения иглы относительно неподвижно лежащих плодов, при установившемся движении агрегата и, постоянной угловой скорости барабана, запишем так:

Для гарантированного устойчивого удержания плодов на иглах критическая угловая скорость барабана должна быть несколько снижена введением в расчет коэффициента запаса сил сцепления, который всегда должен быть меньше единицы (в среднем он может быть принят в пределах 0,90—0,95).

С использованием изложенных здесь результатов теоретических исследований в' Саратовском институте механизации сельского хозяйства им. М. И. Калинина построен макетный образец игольчатого плодоподборщика [21, 25].

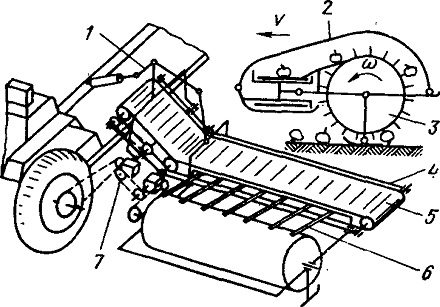

Игольчатый плодоподборщик (рис. 19) навешивают на самоходное шасси Т-16. Его основными узлами являются игольчатый барабан 3 с обтекателем 2 и съемником плодов 6, рама 4 с механизмом навески 1 и ленточным транспортером 5, механизмы привода 7 всех узлов машины. В комплект подборщика входит тара для плодов, установленная на этом же шасси (на схеме не показана).

Рис. 19. Схема игольчатого плодоподборщика

Механизм подбора плодов включает барабан с иглами, закрепленными в съемных кольцах из прорезиненного ремня, и пластинчатый съемник плодов. Барабан и съемник устанавливают на П-образной рамке, которую шарнирно соединяют с рамой подборщика. Копирование рельефа почвы осуществляется двумя опорными полозками. Привод барабана и транспортера осуществляется от ведущего колеса шасси через конический редуктор. Механизм подбора и часть транспортера сверху закрыты обтекателем, который предотвращает повреждения ветвей деревьев и сброс ими плодов с барабана.

Процесс подбора плодов протекает следующим образом: при въезде агрегата в междурядье тракторист опускает подборщик в рабочее положение и включает привод барабана и транспортера. Перемещаясь вдоль ряда деревьев, вращающейся барабан накалывает плоды на иглы и поднимает к съемнику плодов. Здесь плоды снимаются с игл : и скатываются цо пластинам съемника на транспортер, который подает их в тару. После, заполнения тару с плодами выгружают на поворотной полосе, а на ее место устанавливают порожнюю.

Один из макетных образцов игольчатых подборщиков, работавший в совхозе «Подстепное» Саратовской области, показал вполне удовлетворительные результаты — полнота подбора составляла 90%, количество примесей в плодах не превышало 1%.

Другой макетный образец игольчатого подборщика прошел широкие хозяйственные испытания в Молдавской ССР и в Тамбовской области. Качество работы подборщика определялось на подборе яблок сорта Ранет Шампанский и Ранет Симиренко. Установлено, что на обработанной полосе барабан подбирает 80—94% плодов, на залуженной полосе 59—87%.

Для подбора падалицы семечковых культур в США в небольшом количестве применяют игольчатые подборщики, рабочий орган которых выполнен в виде колеса с широким металлическим ободом и укрепленными на нем иглами. Съем плодов осуществляется специальными пластинами на транспортеры или простейшие скатные лотки с последующим сбором их в контейнер.

Игольчатые подборщики в США, Франции, Швейцарии и других странах применяют в основном для подбора плодов, идущих в немедленную переработку для изготовления вина, джемов и т. п.
