Смеситель для равномерного увлажнения продукта

Смеситель (рис. 83 а) предназначен для равномерного увлажнения продукта паром или водой, либо для смешивания муки с другими компонентами. Внутри корпуса смесителя на подшипниках качения установлен вал с лопатками, приваренными под углом к его оси. Благодаря этому при вращении вала достигается одновременно смешивание и транспортирование продукта к окну выгрузки. В торцевых стенках корпуса предусмотрены окна для установки и снятия вала, закрытые съемными крышками.

В верхней части корпуса находится загрузочное окно, в нижней — окно для выпуска муки в пресс. В зоне загрузочного окна установлено две форсунки для подачи горячей воды. Окно на боковой стенке, закрытое крышкой, служит для очистки внутренней полости корпуса. В нижней его части расположен коллектор с центральным валом для подачи пара в смеситель через два окна, закрытых сетками. В верхней части смесителя установлены три форсунки для подачи мелассы (в случае использования пресса ДГ-1 для гранулирования комбикормов). Привод вала-смесителя от электродвигателя, смонтированного на качающейся плите, через зубчатую и цепную передачи.

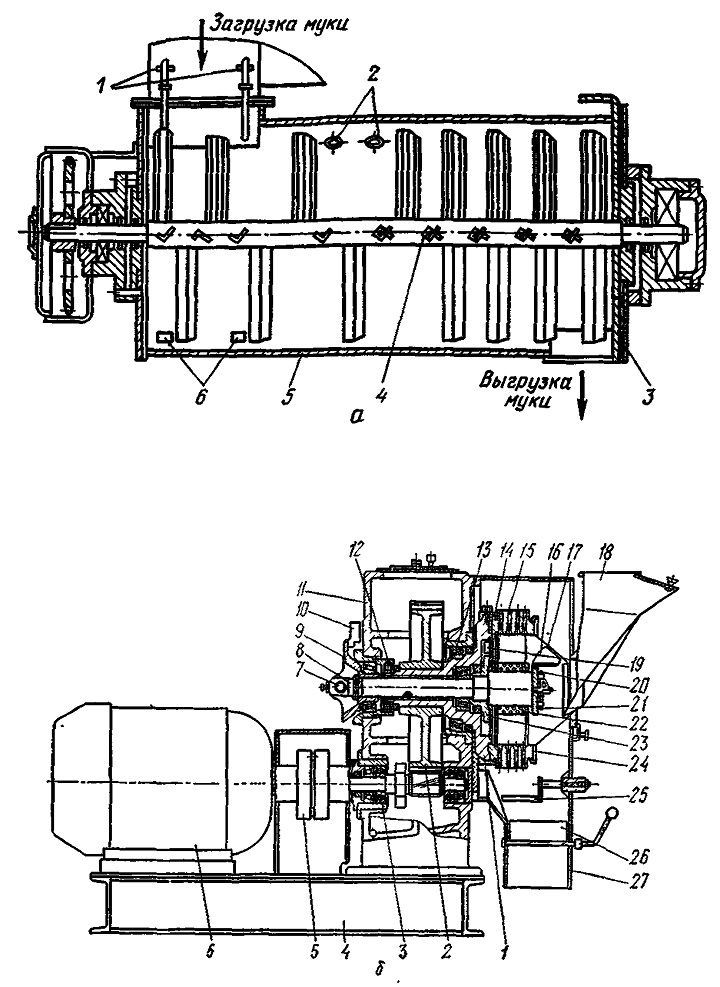

Рис. 83. Смеситель и пресс гранулятора: а —смеситель: 1, 2 — форсунки; 3 — крышка; 4 — вал; 5 —корпус; 6 — сетки; б — вертикальный разрез пресса; 1 — планшайба; 2 — зубчатое колесо; 3 — вал-шестерня; 4 — рама; 5 — муфта; 6 — электродвигатель; 7 — штифт; 8 — центральная ось; 9 — фланец; 10 — выключатель; 11 — редуктор; 12 — стакан; 13 — крышка; 14 — сектор; 15 — матрица; 16, 19 —скребки; 17 —конус; 18 — патрубок; 20 — винт; 21 — плита; 22 — ролик; 23 —фланец; 24 —хомут; 25 — стержень; 26 — заслонка; 27 —дверка
