ГРАНУЛИРОВАНИЕ СУХИХ ЖИВОТНЫХ КОРМОВ





Гранулирование кормовой муки заключается в термопластической формовке в гранулы преимущественно круглой формы диаметром до 12,7 мм и длиной, равной не более двух диаметров. При гранулировании происходят нагревание кормовой муки и гидротермическая ее обработка в результате подачи острого пара. При гранулировании общая поверхность продукции значительно сокращается по сравнению с ее величиной в виде рассыпчатой массы. Благодаря этому уменьшается контакт содержащегося в гранулах жира с кислородом воздуха и стойкость к окислительной порче возрастает.

Сырьем для производства гранулированной мясокостной муки является высушенная шквара, в которую введен антиокислитель. Технологический процесс производства мясокостной муки в гранулированном виде протекает по следующей схеме (рис. 81). Высушенная шквара по транспортеру подается на просеивание, которое осуществляют на вибросите или сите-бурате с ячейками размером 40X40 мм. Крупные фракции шквары, отделенные на сите, направляются на повторную термообработку в горизонтальные вакуумные котлы. Просеянная шквара элеватором подается на охлаждение в охладитель. Охлажденная шквара через магнитную колонку элеватором попадает на вибропросеиватель с ячейками размером 5x5 мм.

Отделившиеся на сите крупные частицы подаются на дробилку ДМ-440У. После измельчения мука попадает

на элеватор, который ее передает через магнитную колонку на вибропросеиватель.

Просеянная мука транспортером направляется в бункер-накопитель, который обеспечивает дальнейшую бесперебойную работу оборудования. Из бункера-накопителя мука транспортером загружается через магнитный сепаратор в элеватор, которым подается в смеситель пресса-гранулятора типа ДГ-1. В смесителе в мясокостную муку вводится острый пар давлением 0,35—0,4 МПа.

Из смесителя мука подается в пресс, из которого выходит в виде гранул диаметром 12,7 мм. Температура гранул на выходе из пресса составляет 60—70° С. Из пресса-гранулятора гранулы попадают н охладитель, в котором они охлаждаются до темг.ературы 20—30 °С. Охлаждение гранул и шквары в охладителе осуществляется подачей холодного воздуха вентиляторами. Перед выбросом отработанный воздух проходит через циклоны.

Охлажденные гранулы транспортером и элеватором загружаются в бункер-накопитель, вместимость которого должна соответствовать трехсменной производительности цеха по производству сухих животных кормов.

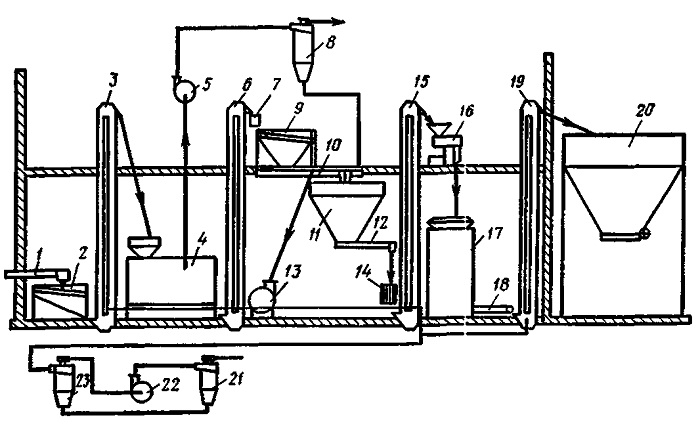

Рис. 81. Схема производства мясокостной муки в гранулированном виде:
I — транспортер; 2 — вибросито; 3, 6, 15. 19 — элеваторы; 4 — охладитель; 5, 22 — вентиляторы; 7 — колонка магнитная; 8. 21. 23 — циклоны: 9 — вибропросеиватель; 10 — поддон; 11 — бункер-накопитель; 12 — транспортер; 13 — дробилка молотовая; 14— магнитный сепаратор; 16 — пресс-гранулятор; 11 — охладитель; 18 — транспортер; 20 — бункер-накопитель
