Дробилка В6-ФДА

ИЗМЕЛЬЧЕНИЕ ШКВАРЫ

Дробилка В6-ФДА

(рис. 72) предназначена для измельчения мясокостной шквары и сухой кости-паренки и транспортировки готовой продукции по трубам на расстояние 100 м. Она состоит из дробилки грубого измельчения кулачкового типа, дробилки тонкого измельчения молоткового типа, воздуходувки, воздухопровода, двух циклонов с накопительными бункерами.

Кулачковая дробилка состоит из кожуха с приемным бункером, размалывающих дисков с радиально расположенными выступами и магнитного сепаратора.

Молотковая дробилка состоит из кожуха, внутри которого расположен вал с насаженными четырьмя колесами, по окружности каждого колеси имеется 32 угольника с билами. На двух крайних колесах дополнительно закреплены лопасти.

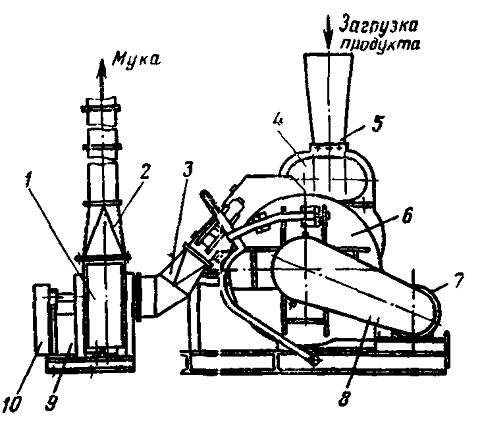

Рис. 72. Дробилка В6-ФДА:
1 — вентилятор; 2. 3 — воздуховоды; 4 — кулачковая дробилка; 5 — бункер; 6 — молотковая дробилка; 7 — электродвигатель; 8, 10 — кожухи; 9 — бункер

Процесс дробления происходит следующим образом. Сырье подается в приемный бункер, расположенный вверху кулачковой дробилки, захватывается размалывающими дисками и измельчается до размеров 20Х20Х х5мм. Продукт ссыпается на магнитный сепаратор, где отбираются металлические примеси, сбрасываемые на отдельный желоб. Очищенный продукт по другому желобу ссыпается в молотковую дробилку, где в результате многократных ударов о рабочую поверхность кожуха окончательно размалывается. Лопасти, закрепленные на крайних колесах, создают направленный поток, навстречу которому установлено сито. Пройдя через сито, продукт попадает в зону воздействия воздуходувки, состоящую из вентилятора, укрепленного на раме и приводящегося в движение электродвигателем через клиноременную передачу, закрытую кожухом. По воздуховоду и переходнику продукт попадает в циклоны, где отделяется от содержащегося воздуха. Муку накапливают в отдельных бункерах. Управление всеми процессами дробильной установки осуществляется через пульт управления, расположенный на передней панели электрошкафа.

На дробилке В6-ФДА одновременно измельчают мясокостную шквару или кость-паренку и транспортируют в отделение фасовки и упаковки по закрытой трубопроводной системе, чем достигается механизация транспортных операций и улучшаются условия труда.

Привод кулачковой и молотковой дробилок осуществляется от индивидуальных электродвигателей через клиноременные передачи, закрытые кожухами.

Техническая характеристика дробилки В6-ФДА

Производительность, кг/ч мясокостная шквара 1200

кость-па рейка 1500

Максимальные размеры кусков 70

измельчаемого сырья, мм, не более

Температура сырья при загрузке 40, °С

Частота вращения, с-1 измельчительных колес 14

дробящих дисков 2,5

вентиляторов 37

Установленная мощность, кВт 30

В том числе электродвигателей кулачковой дробилки 17

молотковой дробилки 5,5

привода воздуходувки 7,5

Габаритные размеры без пневмотранспорта, мм, не более 3017X1415X2340

Масса установки без пневмотранспорта, кг 2715
