Производство сухих животных кормов на линии фирмы «Титан»





 Линия фирмы «Титан» (рис. 56) предназначена для ускоренной переработки трупов животных, отходов убоя скота и птицы, жирового производства, крови для выработки мясокостной, мясной, костной муки, а также технических жиров высокого качества.

Технологический процесс состоит из следующих стадий: подбор сырья, его предварительная обработка, сте-рилизация и варка, отделение твердой фазы, сепарирование жира, выпаривание бульона, сушка и измельчение шквары, прием готового продукта.

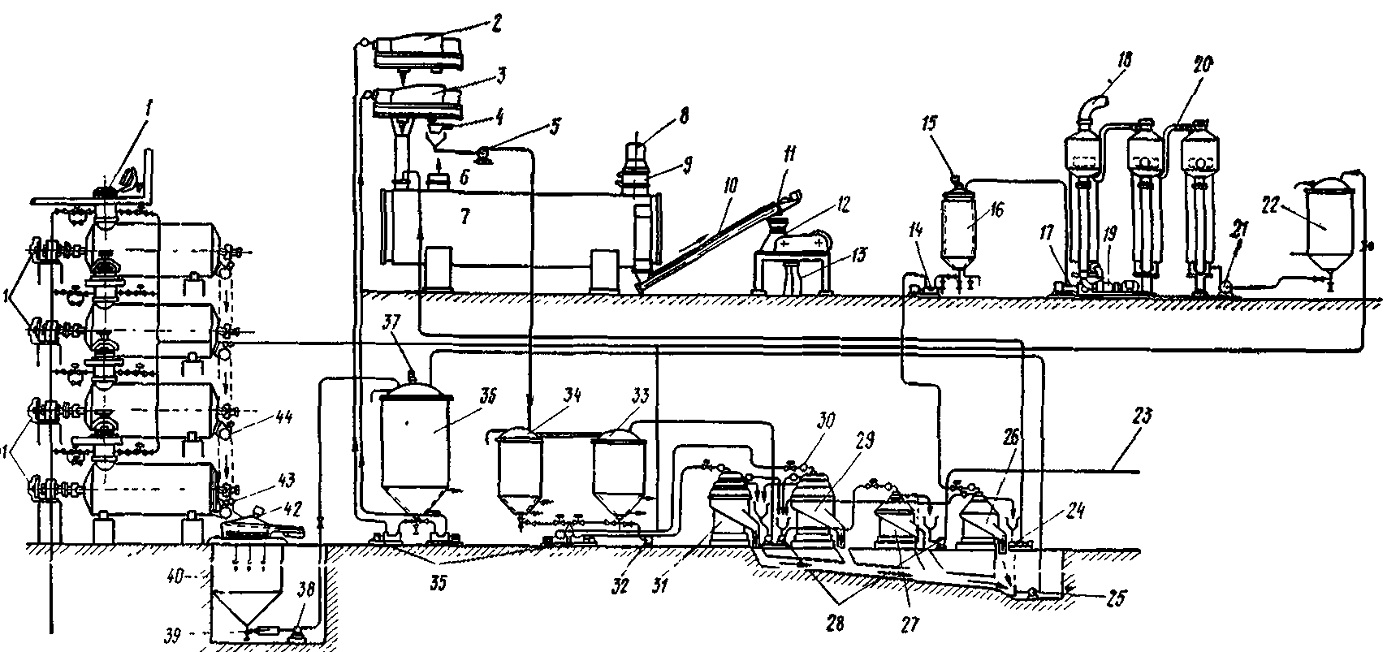

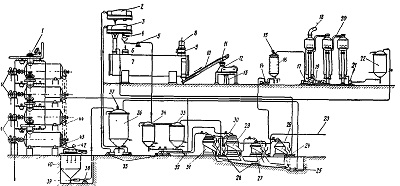

Рис. 56. Линия фирмы «Титан»:
1 — спуск; 2, 3 - центрифуги; 4, 42 - вибросита; 5. 14, 17, 19, 21, 24, 25, 28, 32, 35, 38 - насосы; 6 - патрубок для отвода воздуха; 7 — сушилка; 8 — воздуховод; 9 — калорифер; 10 — шнек; 11—люк; 12 дробилка; 13 мешок; 15. 37 —мешалки: 16 — сборник; 18, 23, 30— трубы; 20 — вакуум-выпарной аппарат; 22 — емкость для хранения; 26, 21 29 31— сепараторы- 33, 34, 36 — промежуточные баки; 39 — магнитный сепаратор: 40 — буферный бак; 41 — варочный бак; 43 — разгрузочное устройство; 44 — вибротранспортер







Для переработки мягкие части туш (мякотное сырье), кровь и кости смешивают для получения муки высокого качества и однородного состава и подают непосредственно в варочный аппарат. С трупов павших животных предварительно снимают шкуру, а затем тушу измельчают в дробилке для кости.

В варочные аппараты, представляющие собой горизонтальные вакуумные котлы вместимостью 5000 дм3 из спуска загружают 2500—3000 кг сырья. Сырье нагревается в котле, куда подают воздух в течение 10 мин для его продувки. После этого его варят при избыточном давлении и температуре 140 °С в течение 35 мин. При таком режиме сырье хорошо проваривается и стерилизуется.

По окончании варки под давлением котел продувают воздухом в течение 3—5 мин при закрытом спускном клапане. После этого разваренное сырье с помощью автоматического разгрузочного устройства и вибротранспортера подают на вибросито, где задерживается нераз-варенная масса, которая возвращается снова в котел. Сырье, прошедшее через первое сито, но оставшееся на втором, возвращается снова на варку. Это количество сырья составляет всего 1—2 % загруженного.

Прошедшая через второе сито масса поступает в буферный бак для предварительного накопления, а оттуда через магнитный сепаратор перекачивается насосом в промежуточный буферный бак с паровым обогревом, в котором она перемешивается мешалкой и поддерживается в однородном состоянии. Из промежуточного бака масса подается винтовым насосом в отстойные центрифуги, в которых отделяется твердый остаток. В результате обработки отделенная жидкая фаза (жироводная эмульсия — бульон) содержит минимальное количество осадка. Шквара из центрифуги поступает в смесительное устройство (на рисунке не показано), работающее с большой частотой вращения лопастей, куда добавляют обезжиренный концентрат бульона. Затем эта смесь подается в сушильное устройство с ротационными дисками, в которое поступает воздух по трубе через калорифер. Выход отработанного воздуха производится через патрубок.

Жидкую фазу, выходящую из центрифуги, пропускают через вибросито с мелкими отверстиями, где отфильт-ровываются мелкие твердые частицы, у которых плотность меньше, чем бульона, а также щетина, хрящи и др. Полученный осадок смешивают со шкварой, вышедшей из центрифуги. Прошедшая через вибросито жидкая фаза центробежным насосом подается в бак сепаратора, а затем насосом в сепаратор для разделения на жир, концентрированную эмульсию и илообразный остаток (фузу).

Полученный жир для тонкой очистки перекачивают насосом по трубе во второй сепаратор, а эмульсию — в промежуточный бак.

Жидкий бульон и жир не могут быть полностью отделены друг от друга, так как жир и клей образуют довольно стойкую эмульсию под воздействием высокого избыточного давления. Образовавшаяся эмульсия смешивается с проваренным сырьем для того, чтобы облегчить последующее отделение на вибросите, перекачивание и центрифугирование в центрифуге. Такое использование эмульсии для облегчения механической сепарации является особенностью данной установки.

Отделенная в сепараторе твердая фаза перекачивается насосом обратно в промежуточный 5ак.

Очищенный жир с помощью насоса перекачивается по трубе в накопительную емкость (на рисунке не показана). После каждой варки из 3 т сырья образуется около 700—900 кг бульона, каторый частично насосом перекачивают из промежуточного бака в емкость для хранения, а из нее он насосом подается в трехкорпусной вакуум-выпарной .аппарат, после обработки в этом аппарате бульон становится более концентрированным. Отсос паров из третьего корпуса производится по трубе. При упаривании эмульсия разрушается. Полное разделение эмульсии на жир и клеевой бульон достигается при последующем сепарировании. Циркуляция бульона между корпусами вакуум-выпарного аппарата производится насосом.

Испарение воды в трехкорпусном выпарном аппарате позволяет сэкономить значительное количество греющего пара по сравнению с удалением воды в горизонтальном вакуумном котле или сушильном аппарате.

Концентрат насосом подается в сборник с мешалкой, из которого затем насосом перекачивается в самораз-гружающийся сепаратор для отделен ля жира от бульона. Полученный жир смешивается с жиром, отделенным

на сепараторе из жидкой фазы после центрифуги. Затем обезжиренный концентрат перекачивается насосом в лопастной смеситель, где он смешивается со шкварой, и эта смесь непрерывно подается в сушилку. Эффективная работа сушилки обеспечивается в результате тщательного перемешивания концентрата и шквары, благодаря чему получают однородную готовую продукцию.

Мука высушивается до остаточного содержания влаги 8—10 %. Однако сушильный аппарат может быть отрегулирован на любое требуемое остаточное содержание влаги в муке. Высушенная мука транспортным шнеком подается через люк в дробилку, где измельчается в муку, которую упаковывают в мешки. Полученный технический жир содержит 0,5—1 % воды и примесей. В процессе производства кислотное и перекисное числа жира изменяются незначительно.

В результате получается мука высокого качества (содержание жира в муке составляет 6—8%), светлого или желтовато-коричневого цвета, причем качество ее значительно выше по сравнению с мукой, полученной традиционным методом.

Расход пара на 1 кг влаги, содержащейся в сырье, составляет 0,5 кг, в то время как при выпаривании ее в горизонтальном вакуумном котле или сушилке пара требуется в 2,5 раза больше; расход воздуха 20 м3/ч на

1 т сырья.

Особенность данной установки — отсутствие прессов или центрифуг для выделения жира из сухой шквары, а также сушка влажной обезжиренной шквары вместе с концентрированным бульоном.

Наряду с установкой производительностью по сырью 7—10т/ч фирма «Титан» изготовляет линии мощностью 1,5; 3; 3,5 и 5 т/ч.
