Обезжиривания мясокостной шквары




На предприятиях мясной промышленности для обезжиривания мясокостной шквары находят применение

шнековые прессы Б6-ФОА, Е8-ФОБ, «Атлас-АРС» и фирмы «Андерсен».











Пресс Е8-ФОБ



 (рис. 41, а) состоит из следующих основных элементов: магнитного сепаратора с неподвижными постоянными магнитами и врадающимся барабаном; питателя с паровой рубашкой, подпрессовывателя с приводом от червячного редуктора, четырехсекционного зеерного цилиндра с вертикальной плоскостью разъема, ушками в нижней части для раскрывания половин цилиндра и опорной осью (она же служит стяжкой для крепления редуктора пресса с передней стенкой); планок-ножей, болтов, скрепляющих обе половины зеерного цилиндра между собой; вала шнека, поддона с обогрева-ющим змеевиком для сбора отжатого жара, главного редуктора, опорной рамы, механизма с подвижным конусом, регулирующим выходное отверстие для ракушки, ножа для дробления шквары, трубопровода для охлаждения или подогрева прессующего вала, электродвигателя для привода, шнекового вала, вала подпрессовывате-ля, шнека-питателя и магнитного барабана, электродвигателя, конуса, регулирующего величину выходного отверстия ракушки.

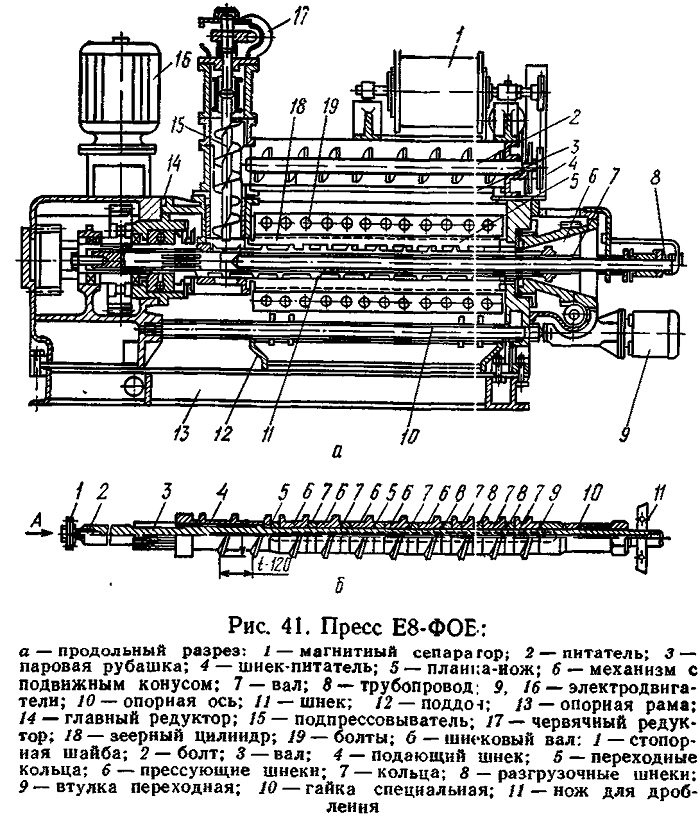

Рис. 41. Пресс Е8-ФОБ













Работа пресса осуществляется следующим образом. Шквара из дозатора пресса в нагретом состоянии (температура 60—70 °С) подается на магнитный сепаратор. Последний служит для улавливания и удаления металлических предметов, попавших в шквару. На его оси установлены постоянные магниты. Барабан, выполненный из немагнитного металла, вращается. Металлические железные предметы притягиваются магнитами, установленными неподвижно, и прижимаются .к стенкам барабана, а затем очищаются скребком в специальную течку.

Очищенная от металлических включений шквара поступает в питатель, который перемещает ее к подпрессо-вывателю. Привод питателя и магнитного сепаратора осуществляется от электродвигателя через клиноременный вариатор, червячный редуктор и цепные передачи. Регулируют подачу шквары в подпрессовыватель, изменяя частоту вращения шнека питателя с помощью вариатора. На механизме регулировки установлены стрелка и диск с делениями, указывающими частоту вращения питателя и магнитного сепаратора.

Для поддержания постоянной температуры шквары корпус питателя снабжен паровой рубашкой, куда поступает пар давлением 0,3—0,4 МПа. Подпрессовыватель со шнеком служит для принудительной подачи шквары к прессующему шнеку зеерного цилиндра. Корпус подпрессовывателя установлен на переходной камере, соединенной с корпусом редуктора и зеерным цилиндром.

Привод шнека подпрессовывателя осуществляется от электродвигателя через червячный редуктор, размещенный в корпусе подпрессовывателя.

Зеерный цилиндр, где отжимается жир из шквары, состоит из двух полуцилиндров, каждый из которых в нижней части имеет ушки, через которые проходит тру-ба с осью. Она соединяет редуктор с передней стенкой корпуса пресса, между ними устанавливается зеерный цилиндр, а вдоль него—четыре секции зеерных планок, имеющих разные зазоры: первый—1,4 мм, второй—1,2, третий—1, четвертый—0,8 мм. Отжатый жир протекает через щели между планками зеерного цилиндра в поддон, снабженный змеевиком для подогрева жира.

В верхней и нижней частях зеерного цилиндра крепятся специальными винтами брусья с ножами, расположенными в промежутках между витками шнекового набора и служащими для предотвращения кругового движения прессуемой массы и сообщения ей поступательного движения.

На шнековом валу (рис. 41, б) установлен набор шнековых звеньев, имеющих разный шаг. Внутри вала проходит трубка для подвода воды: горячей для подогрева вала и шквары в моминт пуска пресса и холодной для охлаждения вала и процессе работы пресса.

Отжатая шквара поступает к механизму, регулирующему кольцевой зазор между конусом и конусной втулкой шнекового вала. От величины зазора между конусом и конусной втулкой шнекового вала зависит производительность пресса и степень отжатиу жира из шквары. Привод механизма регулировки осуществляется от электродвигателя через червячный редуктор и пару червячных колес.

На валу в месте выхода отпрессованной шквары установлены ножи для измельчения выходящей из пресса массы шквары. Привод шнекового вала осуществляется от электродвигателя через трехступенчатый редуктор. Корпус-пресса устанавливается и крепится на раме.

Содержание жира в отпрессованной шкваре составляет 8—11 % при ее влажности 10%

Пресс Е8-ФОБ удобен в эксплуатации, он имеет подпрессовыватель, бесступенчатое регулирование частоты вращения питателя и механического привода регулировки конуса, а также удлиненный зеерный цилиндр, который позволяет быстро настраивать пресс на необходимый режим работы.



Нормальная эксплуатация шнекового пресса возможна лишь при соблюдении режим а. термической переработки сырья, что позволяет получит э однородные по величине частицы шквары с волокнистой структурой.








Техническая характеристика пресса Е8-ФОБ





Производительность по отжатой

300—350

шкваре, кг/ч

Установленная мощность электродви­

20,65

гателей, кВт

Мощность электродвигателей, кВт

главного привода

17

привода подпрессовывателя

2,6

привода питателя и магнитного

барабана

0,6

привода регулирующего конуса

0,4

Прессующий вал

наружный диаметр, мм

150

частота вращения, с-1

0,29—0,43

Зеерный цилиндр

внутренний диаметр, мм

152

длина, мм

1140

Размер зеерных щелей по секциям, мм

первая

1,4

вторая

1,2

третья

1,0

четвертая

0,8

Наружный диаметр шнека подпрессо­

146

вывателя, мм

Частота вращения питателя, с-1

0,53

Наружный диаметр шнека, мм

150

Регулирующий конус

максимальный ход, мм

30

кольцевой зазор, мм

5—17

Габаритные размеры, мм

3050X 1292Х1755

Масса, кг

2850
