Вакуум-насосы и конденсаторы для горизонтальных вакуумных котлов
Схема теплоутилизационной установки для рационального использования соковых паров
Схема теплоутилизационной установки для
рационального использования соковых паров, получаемых из шести
горизонтальных вакуумных котлов, приведена на рис. 37. Соковые пары из
котлов поступают в циклон для отделения твердых частиц. Этот циклон
используют также в качестве ловушки, предотвращающей попадание
содержимого котла в конденсатор при резком снижении давления. Из циклона
соковый пар поступает для охлаждения в теплообменник со спиральными
трубками, в которые подается водопроводная вода. Конденсат пара насосом
откачивают во второй пластинчатый теплообменник, где он дополнительно
охлаждается, а затем по трубе отводится в канализацию. Нагретая вода из
теплообменника поступает в бак для горячей воды.
Несконденсировавшиеся в теплообменнике газы отсасываются вентилятором и
направляются по трубе на сжигание. Установка оснащена терморегуляторами
для охлаждающей воды. Отделенные в циклоне твердые частицы по
трубопроводу возвращаются в горизонтальные вакуумные котлы.

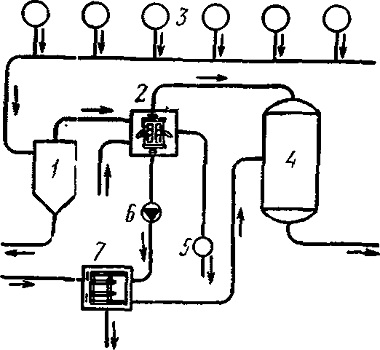

Рис. 37. Схема теплоутилизационной установки:
1 — циклон; 2 — теплообменник;
3 — горизонтальный вакуумный котел; 4 — бак; 5 — вентилятор; 6 — насос.
7 — пластинчатый теплообменник
