Конденсаторы смешения горизонтальных вакуумных котлов

При применении суховоздушных вакуумных насосов соковый пар из горизонтальных вакуумных котлов конденсируют холодной водой в конденсаторах смешения (рис. 36). Ими пользуются также для создания и поддержания в котлах постоянного разрежения. Конденсаторы смешения в зависимости от направления движения пара и воды подразделяют на прямоточные и противоточные.

Конденсатор смешения с параллельным течением воды и пара (рис. 36, а) состоит из корпуса, внутри которого расположены сопла для разбрызгивания холодной воды, водораспределителя, конического днища для сбора воды и конденсата, патрубка для ввода сокового пара, патрубка для подачи холодной воды, патрубка для отсоса воздуха вакуумным насосом и патрубка для отвода воды и конденсата в барометрический колодец.

Широкое распространений получил конденсатор смешения с противоточным течением воды и пара (рис. 36, б), состоящий из корпуса, внутри которого расположены труба для подачи соковых паров в конденсатор и полок для разбрызгивания воды (расстояние между полками 400—450 мм). Аппарат снабжен патрубком для подачи холодной воды, распределителем воды, патрубком для отсоса воздуха и газов, брызгоотделителем с перегородкой, которая заставляет капли жидкости, увлеченные паром, менять скорость и направление движения, патрубком для отвода воздуха и газов и барометрической трубой. Благодаря непрерывному отсосу из конденсатора воздуха с помощью вакуум-насоса в нем поддерживается разрежение; скопление же газов и воздуха уменьшает разрежение в конденсаторе, а следовательно, и в горизонтальном вакуумном котле.

Конденсаторы смешения просты, компактны, несложны в обслуживании и имеют высокую производительность. Кроме того, в барометрических конденсаторах смесь конденсата и охлаждающей воды удаляется самотеком, что не требует расхода энергии на откачивание.

В процессе работы аппаратчик должен следить за показанием вакуумметра, проверять, в достаточном ли количестве подается вода в конденсатор и, если требуется, увеличить ее приток и довести температуру воды, выходящей из конденсатора, до 35—40°С.

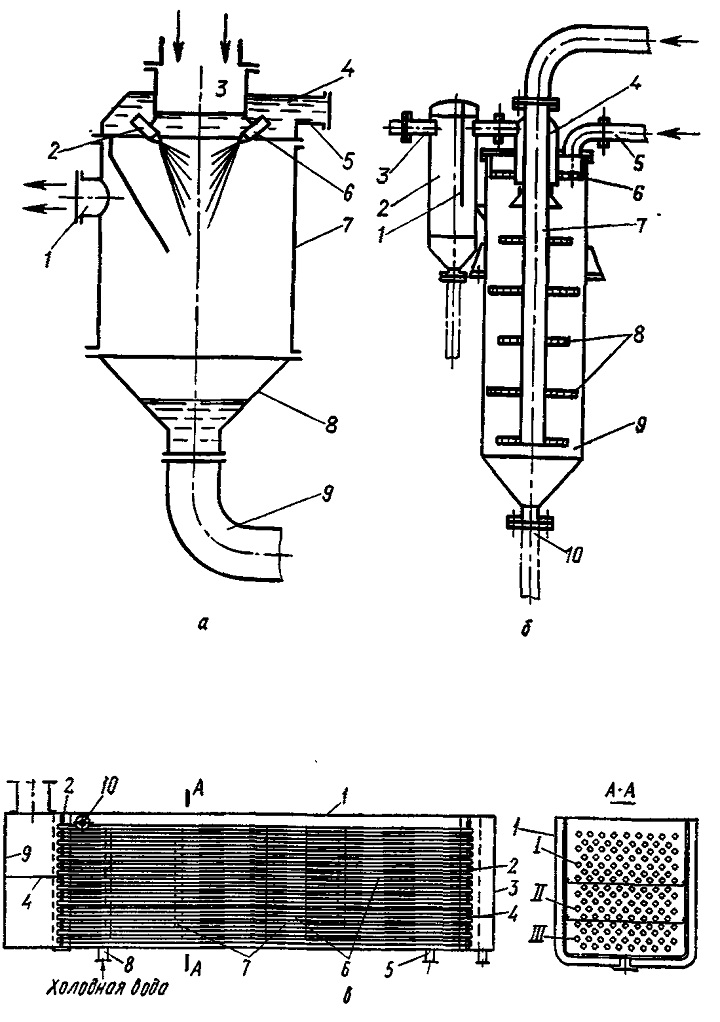

Рис. 36. Конденсаторы: а — конденсатор смешения с параллельным течением воды и пара: 1 — патрубок подключения к вакуум-насосу; 2, 6 — сопла; 3 — патрубок ввода сокового пара; 4 — водораспределитель; 5 —патрубок подачи холодной воды; 7 —корпус; Я — днище; 9 — патрубок отвода конденсата н воды; б — конденсатор смешения с противоточным движением воды и пара: I — перегородка; 2 — брызгоотделитель; 3 — патрубок отвода воздуха и газов; 4 — патрубок для отсоса воздуха и газов; 5 — патрубок для подачи холодной воды; 6 — распределитель воды; 7 —труба подачи соковых паров; 8— полки; 9 — корпус; 10 — барометрическая труба; в — поверхностный конденсатор: 1 — корпус; 2 —стенки торцевые; 3, 9 — камеры; 4 — плоскости горизонтальные; В — штуцер отвода грязи; 6 — перегородки; 7 — люки; 8 — штуцер подачи холодной воды;
10 — штуцер отвода отработанной воды

Отсутствие необходимого разрежения в горизонтальном вакуумном котле при нормальном притоке воды в конденсатор свидетельствует о неисправности вакуум-насоса или о том, что воздух засасывается через неплотности в дверцах котла (подсосы через прокладки). Попадание в горизонтальный вакуумный котел воды из конденсатора, которая не успевает сойти в барометрический колодец, наблюдается в результате отложения в барометрической трубе накипи, что уменьшает ее сечение. Поэтому барометрические трубы необходимо регулярно очищать.

Наряду с конденсаторами смешения применяют поверхностные конденсаторы. В отличие от конденсаторов смешения, в которых охлаждение и конденсация паров, выходящих из горизонтальных вакуумных котлов, осуществляются непосредственным смешиванием охлаждающей воды с парами, в поверхностных конденсаторах соковые пары охлаждаются и конденсируются передачей тепла через стенку. На рис. 36, в показан поверхностный конденсатор. Его корпус представляет собой резервуар прямоугольной формы с толстыми торцевыми стенками, в которых развальцованы цельнотянутые трубы. В корпусе имеются две горизонтальные перегородки, не доходящие до торцевых стенок. Для очистки внешних поверхностей труб от накипи, загрязнений на боковых стенках корпуса сделаны люки.

К торцевым стенкам корпуса примыкают камеры, каждая из которых разделена горизонтальными плоскостями. Поступившие в переднюю камеру пары проходят по трубам I секции, на выходе из нее они попадают в камеру, в которой их направление меняется, и они проходят по трубам II секции, попадая на выходе в другую камеру, меняют в ней направление и проходят по трубам III секции. Охлаждающая вода во всех секциях благодаря горизонтальным плоскостям движется в противоположном направлении парам, подлежащим охлаждению, тем самым создается принцип противотока. Отработанная нагретая вода вытекает из конденсатора через штуцер и поступает в канализацию или на охлаждение в градирню для повторного использования. Для удаления грязи предусмотрен штуцер.

При расчете конденсатора поверхность охлаждения следует разделить на три зоны: первая — охлаждение паров смеси до температуры конденсации, вторая — конденсация соковых паров, третья — охлаждение конденсата. Пользуясь приведенными выше формулами, по заданным температурам для каждой зоны определяют соответствующую поверхность охлаждения. Суммарная поверхность трех зон составит общую поверхность конденсатора.

При переработке непищевых отходов в горизонтальных вакуумных котлах в процессе сушки удаляется до 60 % влаги, содержащейся в сырье. Учитывая, _что в цехах технических фабрикатов обычно установлено от 3 до 20 котлов, количество сокового пара, отводимого через конденсаторы, значительно. Поэтому рациональное использование тепла соковых паров приобретает актуальное значение.
