Ротационные водокольцевые вакуум-насосы РМК

Ротационные водокольцевые вакуум-насосы РМК относятся к мокровоздушным. Максимально достижимое разрежение, создаваемое этими насосами, зависит от температуры воды, поступающей в насос. Для обычной водопроводной воды оно составляет 0,09 МПа. Чем ниже температура воды, тем меньше остаточное давление, создаваемое этими насосами. Он представляет собой однокамерную жидкостно-кольцевую машину ротационного типа.

Установка РМК-2

Установка РМК-2 (рис. 35) состоит из корпуса насоса, водоотделителя, плиты и электродвигателя. С двух сторон корпуса насоса расположены всасывающий и нагнетательный патрубки для выравнивания усилий, действующих вдоль приводного вала. Собственно вакуум-насос РМК состоит из корпуса, двух крышек (лобовин), снабженных кронштейнами, и эксцентрично установленного ротора, имеющего частоту вращения 24,1 с-1. Насос приводится в движение от электродвигателя мощностью 10 кВт через упругую муфту.

При работе в насос из водопровода по трубе подается холодная вода, а по трубе в отделитель засасывается вода. Из отделителя по трубе отводится отработанная теплая вода. Для поддержания определенного уров-ня и температуры воды в отделитель подается холодная вода. Водоотделитель снабжен водомерным стеклом. Вода поступает во внутреннюю цилиндрическую полость корпуса при вращении ротора (колеса). Под действием центробежных сил создается кольцо, в которое поочередно погружаются лопасти. В результате пространство, заключенное между лопастями, ступицей колеса и торцами лобовин, то увеличивается, то уменьшается. При этом через соответствующие окна в лобовин ах происходит всасывание и нагнетание газа через патрубки. Газ распределяется по каналам, имеющимся в лобовинах корпуса. Всасываемый и нагнетаемый газ проходит по отдельным, самостоятельно отлитым коллекторам. В местах прохода вала через крышки расположены сальниковые уплотнения с гидравлическими затворами.

Насос работает следующим образом. При вращении колеса в корпусе насоса в одних полостях создается разрежение и через трубу, расположенную в торцевой части, воздух и вода подсасываются в насос, а в других полостях создается избыточное давление, и смесь по трубе выбрасывается в отделитель, в котором вода отделяется от воздуха, выбрасываемого в атмосферу.

Преимущества ротационных вакуум-насосов по сравнению с поршневыми заключаются в их конструкции, от-сутствии быстроизнашивающихся деталей (клапанов), а также в наличии непосредственного соединения вала насоса с валом электродвигателя через муфту. Насос РМК-2 имеет производительность 3,6 м3/мин при расходе воды 1,2 м3/ч.

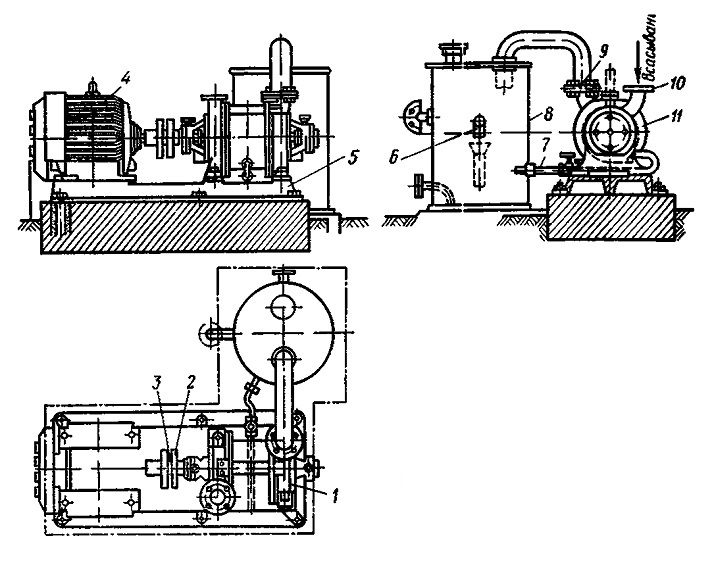

Рис. 35. Ротационный водокольцевой вакуум-насос:
1 — крышка; 2 — упругая муфта; 3 — приводной вал; 4 — электродвигатель; 5 — плита; 6 — труба отвода отработанной воды; 7 — труба; 8 — водоотделитель; 9 — на-гнетательный патрубок; 10 — всасывающий патрубок; 11 — насос
