Вакуум-насосы и конденсаторы для горизонтальных вакуумных котлов
Суховоздушный поршневой одноступенчатый вакуум-насос
(рис. 34) используют для удаления
паровоздушной смеси из поверхностных и противоточных конденсаторов
смешения. Насос состоит из цилиндра, кривошипно-шатунного механизма,
штока. Внутри цилиндра находятся поршень, всасывающий и нагнетательный
клапаны и золотники.
Насос работает следующим образом. При перемещении поршня вправо воздух
засасывается в левую часть цилиндра, а из правого выбрасывается в
атмосферу. При перемещении поршня влево воздух засасывается в правую
половину цилиндра и одновременно выбрасывается из левой. В мертвых
пространствах цилиндра остается часть сжатого воздуха, при расширении
которого до давления всасывания уменьшается объемный коэффициент
всасывания. Суховоздушные вакуум-насосы имеют производительность 150 и
200 м3/ч.

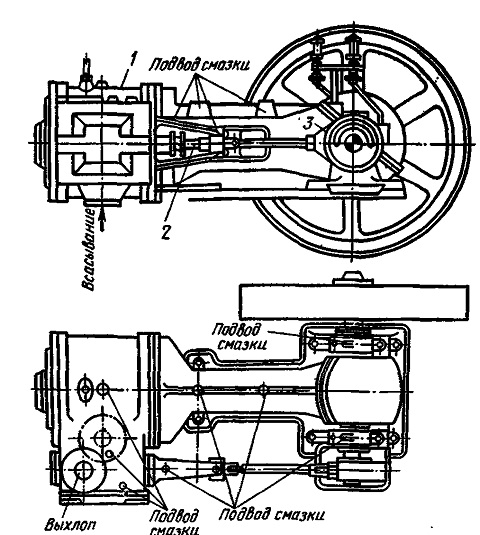

Рис. 34. Суховоздушный поршневой вакуум-насос:
1 — цилиндр; 2 — шток; 3 — кривошипно-шатунный механизм
