Горизонтальные вакуумные котлы для производства кормовой муки
Вакуумные котлы марок Ж4-ФПА
На предприятиях мясной промышленности широко
используют горизонтальные вакуумные котлы марок Ж4-ФПА вместимостью 2,8
м3, КВМ-4,6 вместимостью 4,6 м3, а также котлы фирмы «Атлас» (Дания).
Горизонтальный вакуумный котел Ж4-ФПА показан на рис. 29. Он
представляет собой стальной цельносварной сосуд с двумя сферическими
днищами, заключенный в паровую рубашку. В среднюю часть корпуса котла
вмонтирован загрузочный люк, в обечайку которого вварены патрубок для
соединения с вакуум-насосом, бобышка для присоединения линии вторичного
пара, патрубок предохранительного клапана. Сверху загрузочный люк закрыт
сферической крышкой с зажимным устройством. Крышка снабжена продувным
краном 28.
В рубашку котла вварены два штуцера для ввода пара диаметром 50 мм,
штуцер для предохранительного клапана, кран для выпуска
несконденсировавшихся газов и бобышки для манометра и мановакуумметра. В
переднем днище имеются разгрузочный люк с крышкой и спускным краном для
жира диаметром 50 мм и штуцер с двумя кранами для взятия проб в процессе
сушки шквары. В нижней части котла вварены две бобышки для отвода
конденсата из рубашки диаметром 40 мм и запасной штуцер с трубкой для
слива жидкости, а также трубка для присоединения прибора КСШ-З для
определения конца сушки шквары. Внутри котла установлена мешалка,
имеющая частоту вращения 0,7 с-1 и состоящая из шестигранного вала с
лопастями, расположенными под углом 120°.
Мешалка служит для перемешивания загруженного в котел сырья при нагреве,
разварке и сушке, а также для выгрузки шквары из котла в отцеживатель.
Концы лопастей мешалки имеют скосы, благодаря которым высушенная масса
легко продвигается к разгрузочному отверстию. Вал мешалки вращается в
двух роликовых подшипниках и работает реверсивно. Привод осуществляется
от электродвигателя через упругую муфту, редуктор и уравнительную муфту.
Котел, привод и вакуум-насос РМК-2 с водосборником и электродвигателем
мощностью 10 кВт монтируют на общей опорной раме сварной конструкции на
опорах.

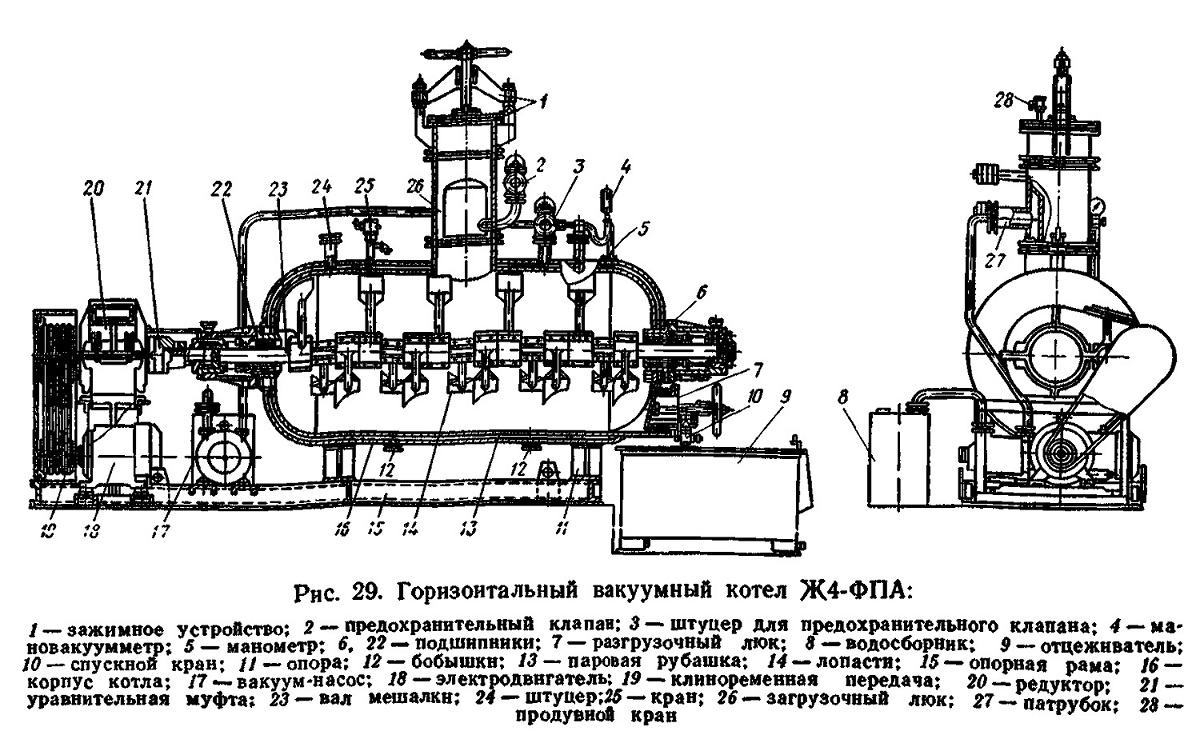

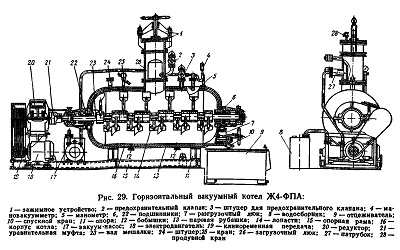

Рис. 29. Горизонтальный вакуумный котел Ж4-ФПА:
